รายละเอียดสินค้า:
การชำระเงิน:
|
| หน่วยงาน: | 1 x 12G-SDI บน BNC | ความละเอียดที่รองรับ: | เอชดีทีวี 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -40°C 85°C | ขนาด (กxยxส): | 80 x 40 x 20 (มม.) |
| พลัง: | 5-15 โวลท์ดีซี | การบริโภคพลังงาน: | 2W (สูงสุด) |
| เน้น: | RS485 สนับสนุน SDI ไปยังเครื่องแปลงไฟเบอร์,เครื่องแปลงเสียง SDI เป็นไฟเบอร์ออปติก,Tally SDI ไปยังเครื่องแปลงไฟเบอร์ออปติก |
||

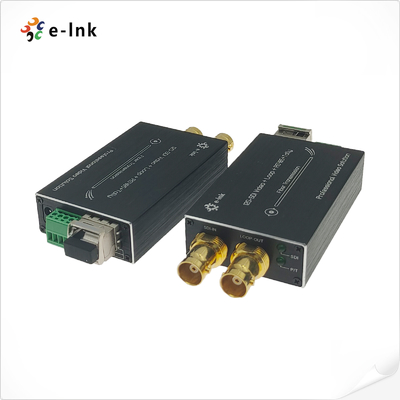

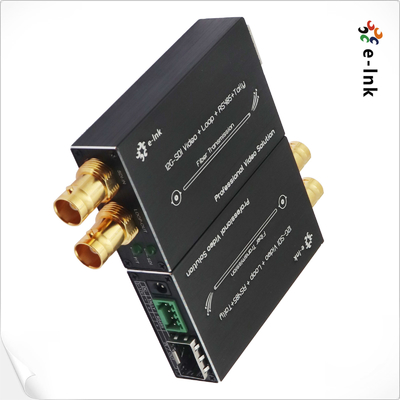

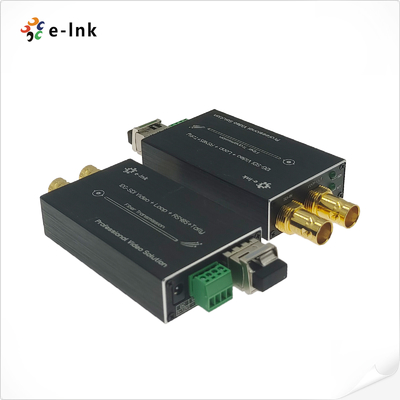

ภาพรวมตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก
ตัวแปลงไฟเบอร์ออปติก Mini 12G-SDI นี้รองรับการส่งสัญญาณวิดีโอ 12G หนึ่งช่องสัญญาณพร้อมกัน
(พร้อมเสียงฝังตัว) สัญญาณ Tally หนึ่งช่องสัญญาณ และสัญญาณควบคุม RS485 ย้อนกลับหนึ่งช่องสัญญาณผ่าน
ใยแก้วนำแสงเส้นเดียว นอกจากนี้ยังมีพอร์ต loop-out 12G สำหรับการตรวจสอบในพื้นที่
ตัวแปลงวิดีโอไฟเบอร์ออปติก E-link 12G ประกอบด้วยเครื่องส่งและเครื่องรับ รองรับความละเอียดวิดีโอ HD
เช่น 4K×2K (3840×2160@60Hz), 1080P, 1080I และ 720P เหมาะสำหรับการออกอากาศ, สตูดิโอ, การถ่ายทอดสด,
และ การผลิตหลังการถ่ายทำแบบ HD.
คุณสมบัติของตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก
► แต่ละช่องสัญญาณ SDI รวมถึง เสียง 8 ช่องสัญญาณ ฝังตัว
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้แน่ใจว่าสัญญาณมีความสมบูรณ์
► รองรับ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) และ ST-259(SD)
► Reclocker ในตัวล็อคที่อัตรา SMPTE ที่ 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps หรือ
อัตราส่วนย่อย Divide-by-1.001 และ 270 Mbps
► ความสามารถในการส่งสัญญาณระยะไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 80 กม.
► รองรับ Tally และ RS485 ย้อนกลับ
► รองรับการสลับและเสียบปลั๊กแบบ hot swapping
► ดิจิทัลเต็มรูปแบบ ไม่บีบอัด การส่งสัญญาณระดับการออกอากาศ
► ช่วงไดนามิกออปติกที่ยอดเยี่ยมและไม่ต้องปรับ
► ไฟเบอร์ออปติก เทคนิค WDM/CWDM/DWDM► รองรับ 4K*2K(3840*2160@60Hz),1080P,1080I,720P.

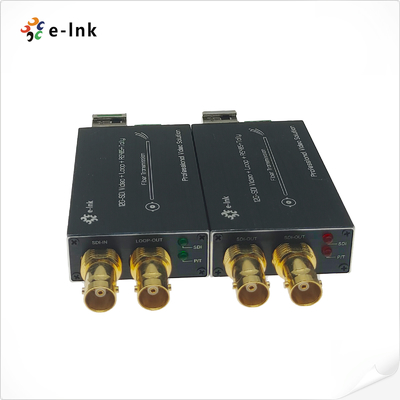

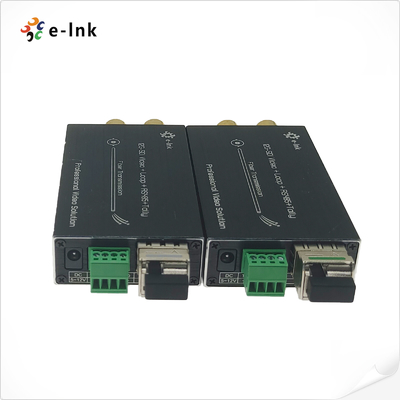

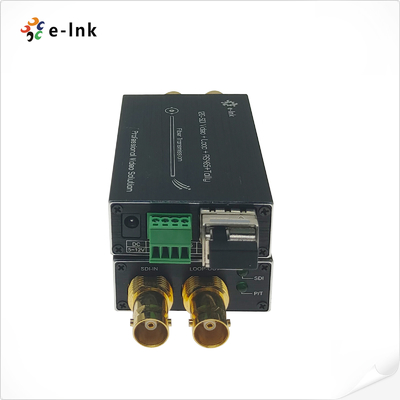

แผงและอินเทอร์เฟซตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก
ดัชนีทางเทคนิคคุณสมบัติของตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก
รูปแบบ
| รองรับ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) และ ST-259(SD) | เข้ากันได้ |
| เข้ากันได้กับ DVB-ASI และ AES10 (MADI) | อินพุต |
| 1 x 12G-SDI บน BNC | เอาต์พุต |
| ไฟเบอร์ออปติก LC 1 เส้น | 1 x 12G-SDI loop-out บน BNC |
| ความละเอียดที่รองรับ | |
| HDTV 4K*2K, 1080P, 1080I, 720P | ช่วงความละเอียด |
| 3840*2160@60Hz | ข้อมูลจำเพาะสายเคเบิลอินพุต |
| ≤70m@12G SDI Belden 1694A | ประเภทข้อมูล |
| ≤70m@12G SDI Belden 1694A | ประเภทข้อมูล |
| RS485 ย้อนกลับ | ประเภทข้อมูล |
| RS485 ย้อนกลับ | แบนด์วิดท์การส่งสัญญาณออปติคัล |
| 270MHz～12GHz | พลังงาน |
| 5-15 VDC | การใช้พลังงาน |
| 2 W (สูงสุด) | ขนาด (ยาวxกว้างxสูง) |
| 80 x 40 x 20 (มม.) | อุณหภูมิในการจัดเก็บ |
| -40℃～80℃ | อุณหภูมิในการทำงาน |
| -40℃～85℃ | ขนาดและขนาดตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก |
ข้อมูลการสั่งซื้อตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก
รุ่น
| คำอธิบาย | LNK-M |
| 12G-1V1T1D-20ชนิดมินิ | 12G-SDI เป็นตัวแปลงไฟเบอร์ พร้อม Tally, RS485 ย้อนกลับ และ loop out, SMF, ขั้วต่อไฟเบอร์ LC 20KM รวมถึงเครื่องส่งและเครื่องรับ ใช้เป็นคู่การประยุกต์ใช้ตัวแปลง Mini 12G-SDI เป็นไฟเบอร์ออปติก |
