รายละเอียดสินค้า:
การชำระเงิน:
|
| Data: | RS422 /RS232/RS485 | Wavelength: | 1310nm / 1550nm / CWDM |
|---|---|---|---|
| Power consumption: | 15W | Dimensions (LxWxH): | 172mm*167mm*45mm |
| Net weight: | 4kg | Input power: | DC5V 3A |
| Transmission Distance: | SM fiber 10+km , MM fiber 300m | Port: | 10/100 Base-T, RJ-45 connector |

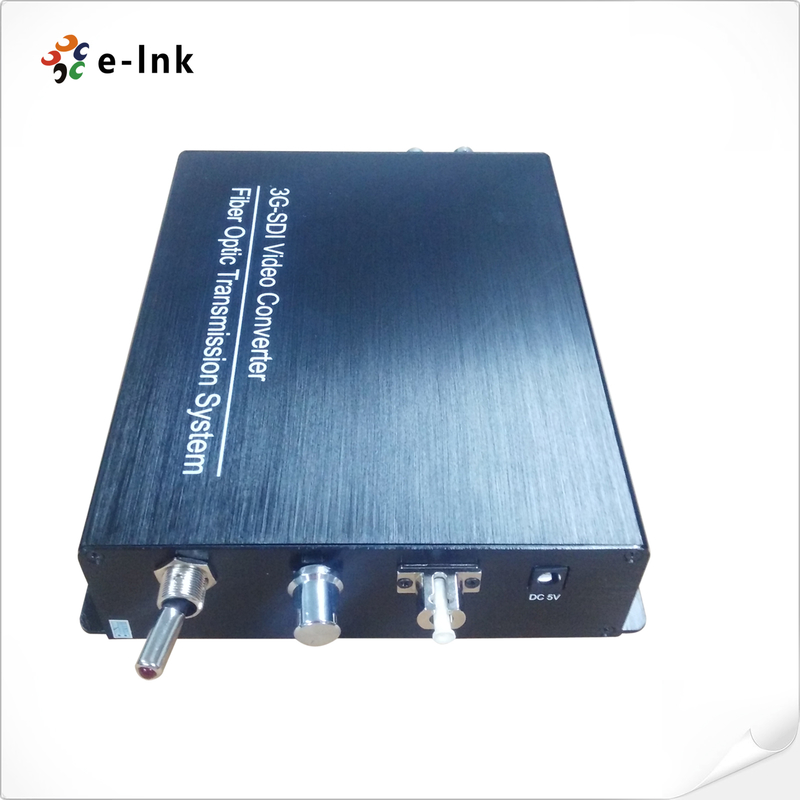

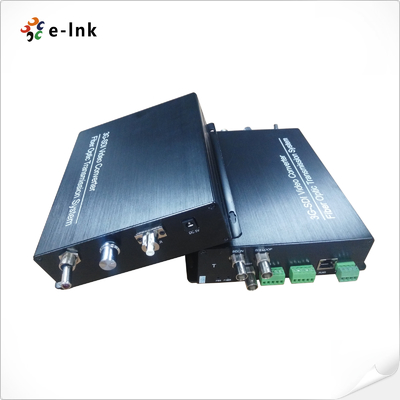

ภาพรวมของเครื่องแปลงไฟเบอร์ออปติก 3G/HD/SD-SDI
รายการLNK-MSDIซีรีส์เป็นระบบส่งสัญญาณไฟเบอร์ออปติกมืออาชีพวิดีโอ 3G/HD/SD-SDIสอดคล้องกับมาตรฐาน SMPTE 424M-2006, 292 และ 259, และ10/100Base-T Ethernet,RS422,เสียง, การนับ,อินเตอร์คอมและวิดีโอกลับ ทุกที่สายใยแบบเดียวหรือหลายแบบระบบที่ทันสมัยนี้ทําให้การถ่ายทอดข้อมูลทุกช่องทางได้พร้อมกัน โดยให้บริการเป็นทางออกที่ครบวงจรสําหรับสภาพแวดล้อมการออกอากาศและการผลิตสัญญาณ 3G/HD-SDIจากกล้องไปยังสถานีฐานโดยรองรับวิดีโอกลับ (3G/HD-SDI), ข้อมูลการควบคุมทางไกล, genlock, intercom, tallyเสียงและ Ethernet ผ่านสายใยไฟเบอร์ไฮบริด SM/MM หรือ SMPTE ตัวเดียวออกแบบมาเพื่อความน่าเชื่อถือและผลงานที่แข็งแกร่ง ซีรี่ย์ LNK-MSDI ให้ความเชื่อมต่อที่เรียบร้อยและมีคุณภาพสูงสําหรับการผลิตสตูดิโอ การถ่ายทอดทางไกลและการตั้งตั้งหลายกล้อง
ลักษณะของเครื่องแปลงไฟเบอร์ออปติก 3G/HD/SD-SDI
การสนับสนุนSMPTE 3G, HD และ SD-SDIอัตราข้อมูล
มือถือเต็มรูปแบบการทดสอบทางโรคทั้งหมดสําหรับผลงานการออกอากาศที่น่าเชื่อถือ
อัตโนมัติการปรับระดับเคเบิลเพื่อรักษาความสมบูรณ์แบบของสัญญาณที่ดีที่สุด
องค์ประกอบการควบคุมทางไกล, การนับ, เสียง (อินเตอร์คอม) และการกลับวิดีโอฟังก์ชัน
10/100 Ethernetความเชื่อมต่อสําหรับการบูรณาการเครือข่ายที่หลากหลาย
การล็อคใหม่อัตโนมัติที่ 270 Mbit/s, 1.48 Gbit/s และ 3 Gbit/s
รองรับกับSMPTE 424M, SMPTE 292M, SMPTE 259MมาตรฐานและDVB-ASIรูปแบบ
ความเหมาะสมโดยตรงกับระบบกล้อง 3G/HD/SD-SDIและการสนับสนุนRS-232, RS-422, RS-485โปรโตคอลข้อมูล
ระยะทางการส่ง:สายใยแบบเดียวสูงสุด 10+ กม.หรือ300 เมตรบนไฟเบอร์หลายแบบ
การใส่พลังงานในตัวกลุ้น, รองรับการสลับร้อนและ plugging ร้อน
การออกแบบชั้นอุตสาหกรรม-10 °C ถึง 75 °Cระยะอุณหภูมิการทํางานสําหรับสภาพแวดล้อมที่รุนแรง
รายการเทคนิค 3G/HD/SD-SDI Fiber Optic Converter
|
ข้อมูลทั่วไป |
|
|
ระยะเวลาทํางาน |
-10°C ถึง +75°C |
|
อุณหภูมิการเก็บ |
-40°C ถึง 85°C |
|
ความชื้น |
0 ~ 95% (ไม่หมัก) |
|
พลังการเข้า |
DC5V 3A |
|
การบริโภคพลังงาน |
15W |
|
น้ําหนักสะสม |
4 กิโลกรัม |
|
ขนาดภายนอก |
172mm*167mm*45mm (LxWxH) |
|
สายไฟเบอร์ออปติก |
|
|
ความยาวคลื่น |
1310nm / 1550nm / CWDM |
|
พลังการออก |
-6 ~ -1dBm |
|
ความรู้สึก Rx |
<-18dBm |
|
ระยะทางส่ง |
สายใย SM 10+km, สายใย MM 300m |
|
เครื่องเชื่อมแสง |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (ไม่จําเป็น) |
|
การเข้า/การออก SDI |
|
|
รูปแบบสัญญาณ |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
อัตราข้อมูล |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
การปรับเทียบเคเบิล |
สาย EQ อัตโนมัติ (สาย Bel den 1694A) |
|
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
อินเตอร์เฟซ SDI |
BNC 75 โอม |
|
อินเตอร์คอม |
|
|
อัดแปลงแสงกล้อง |
|
|
อินเตอร์เฟซ |
4pin XLR ((ชาย) / 5pin XLR ((หญิง) / 3.5mm แจ็คหูฟัง |
|
ไมโครโฟน |
การเข้าไมโครโฟนด้วยการเงียบและการออกเสียงก่อน |
|
หูฟัง |
มีปริมาตรขึ้นหรือลง |
|
เสียง |
ระดับเส้นสมดุลหรือไม่สมดุล |
|
รายการ |
|
|
อัดแปลงแสงกล้อง |
|
|
|
หัวอากาศ 4 ปิน หรือ 3 ปิน มินิ XLR |
|
ผลิต |
ปิดติดต่อแบบแห้ง หรือแบบเปียก +12V |
|
เปิด: สั้นหรือ +12V |
|
|
ปิด: เปิดหรือ 0V |
|
|
การควบคุมทางไกล |
|
|
อินเตอร์เฟซ |
บล็อกปลายของมาตรฐานอุตสาหกรรม |
|
ข้อมูล |
สาย RS422 / RS232/RS485 |
|
อีเทอร์เน็ต |
|
|
ท่าเรือ |
10/100 Base-T, RJ-45 เครื่องเชื่อม |
|
โหมดการทํางาน |
คอนโดแบบครบครัน / คอนโดแบบครึ่ง |
|
อัตราข้อมูล |
10 M bps และ 100 M bps Ethernet (Auto Adaptive) |
การใช้งาน 3G/HD/SD-SDI Fiber Optic Converter
