รายละเอียดสินค้า:
การชำระเงิน:
|
| Fiber interface: | Simplex LC | Wavelength: | 1310nm / 1550nm |
|---|---|---|---|
| Power consumption: | <3W | Power adaptor: | AC 100-240V to DC 5V 2A |
| Weight: | 1.1KG/pair | Dimension Size: | 166*28*105MM |

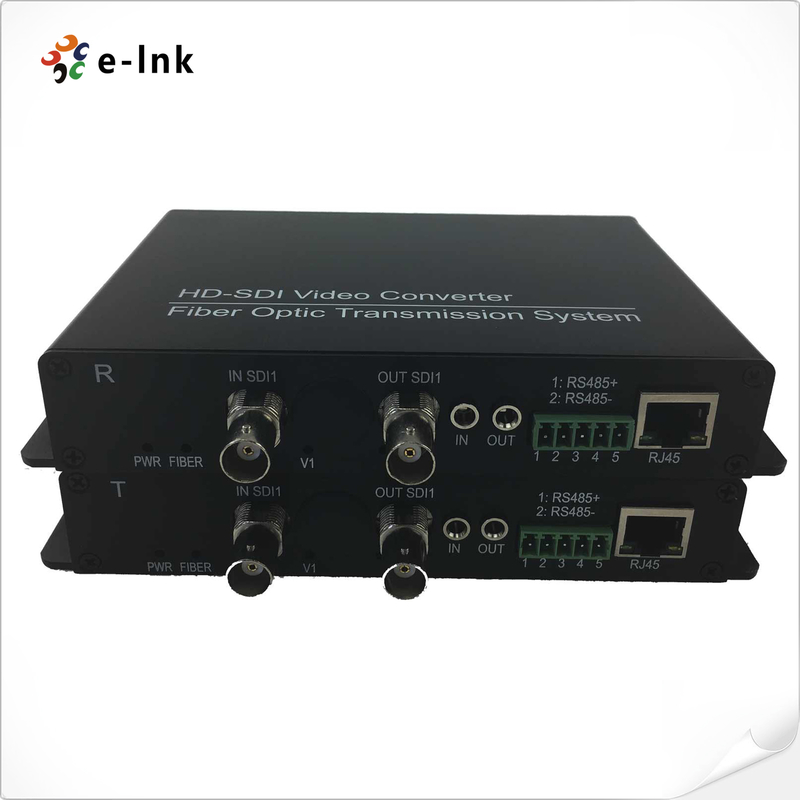

ภาพรวมตัวขยายสัญญาณไฟเบอร์ออปติก 3G-SDI
ของตัวแปลงสัญญาณดิจิตอลออปติคัลวิดีโอ SDI/HD/3Gใช้เทคโนโลยีไฟเบอร์กิกะบิตแบบดิจิทัลทั้งหมด
เพื่อส่งสัญญาณ SDI ที่ไม่มีการบีบอัดและไม่มีการเข้ารหัส (พร้อมตัวเลือกเสียงฝัง
และ timecode) ในระยะทางไกลผ่านไฟเบอร์โหมดเดียว เหมาะสำหรับออกอากาศ การเฝ้าระวัง
และการตรวจสอบทางอุตสาหกรรม รับประกันการบิดเบือนเป็นศูนย์และคุณภาพระดับ Ultra HD พร้อมประสิทธิภาพที่เสถียร
และไฟแสดงสถานะ LED สำหรับการตรวจสอบแบบเรียลไทม์ รองรับการควบคุม RS485ตัวแปลงมี
การผสานรวมที่ยืดหยุ่นกับระบบจราจร ความปลอดภัยทางทหาร การถ่ายทอดสด และ AV สนามกีฬา
คุณสมบัติหลัก ได้แก่ ความเสถียรสูง การทำงานแบบพลักแอนด์เพลย์ และความน่าเชื่อถือระดับอุตสาหกรรมที่ทนทาน
คุณสมบัติของตัวขยายสัญญาณไฟเบอร์ออปติก 3G-SDI
รองรับช่วงความยาวคลื่น 1310 nm, 1550 nm และความยาวคลื่น CWDM 16 ช่วง
เป็นไปตามมาตรฐาน ITU-T G.694.2
การปรับสมดุลสายเคเบิลอัตโนมัติสำหรับอัตราข้อมูลทั้งหมดต่ำกว่า 3.2 Gb/s (Belden 1694A)
ไฟแสดงสถานะ LED สำหรับการตรวจสอบสภาพการทำงานแบบเรียลไทม์
รองรับการสร้างวิดีโอใหม่เพื่อรักษาคุณภาพสัญญาณสูง
รองรับตัวรับส่งสัญญาณ SFP แบบ Hot-pluggable เพื่อการปรับใช้ที่ยืดหยุ่น
อัตราการทำงานสูงสุดถึง 3.2 Gb/s
การกู้คืนสัญญาณนาฬิกาที่สอดคล้องกับ SMPTE 292M (2.97 Gb/s)
การออกแบบแบบพลักแอนด์เพลย์สำหรับการส่งสัญญาณวิดีโอดิจิทัล SD-SDI, HD-SDI และ 3G-SDI
อินเทอร์เฟซผ่านไฟเบอร์เส้นเดียว
รูปแบบวิดีโอ SDI ที่เข้ากันได้:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080p 23.98/24/30/50/60
1080i 23/24/30/50/59.94
ดัชนีทางเทคนิคของตัวขยายสัญญาณไฟเบอร์ออปติก 3G-SDI
|
ไฟเบอร์อินเทอร์เฟซออปติคัลอินเทอร์เฟซไฟเบอร์ |
|
|
ซิมเพล็กซ์ |
LCระยะการส่ง |
|
550m- |
120กม.(ขึ้นอยู่กับตัวรับส่งสัญญาณ SFP)ความยาวคลื่น |
|
1310 nm /1550nm |
(ขึ้นอยู่กับตัวรับส่งสัญญาณ SFP)วิดีโอ |
|
อินเทอร์เฟซวิดีโอ |
|
|
BNC |
วิดีโออินพุต/เอาต์พุต |
|
ut อิมพีแดนซ์75 |
Ωแรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ |
|
ทั่วไป: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
อัตราบิตวิดีโอ |
|
สูงสุด 3.2Gb/s |
อัตราขยายผลต่าง (10% |
|
～90% APL)<1% |
มาตรฐานวิดีโอ SDI |
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)
|
SMPTE425M3Gb/s Mapping(3G-SDI) SMPTE424M 3Gb/s serial interface(3G-SDI) ข้อมูล |
|
อินเทอร์เฟซทางกายภาพ |
|
|
ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
ประเภทข้อมูล |
|
RS485/RS422/RS232/แมนเชสเตอร์ |
รองรับความถี่/อัตรา |
|
0~400K bps |
อีเธอร์เน็ต |
|
พอร์ต |
|
|
10/100 Base-T, ขั้วต่อ RJ-45 |
โหมดการทำงาน |
|
ฟูลดูเพล็กซ์/ฮาล์ฟดูเพล็กซ์ |
อัตราข้อมูล |
|
10 Mbps & 100 Mbps Ethernet (ปรับตัวได้อัตโนมัติ) |
แหล่งจ่ายไฟ |
|
อะแดปเตอร์แปลงไฟ |
|
|
AC 100-240V ถึง DC 5V 2A |
การใช้พลังงาน |
|
<3W |
D |
|
ขนาดขนาด 166*28*105MM |
น้ำหนักในการขนส่ง |
|
1.1KG/คู่ |
(รวมอะแดปเตอร์แปลงไฟภายนอกและกล่องบรรจุภัณฑ์) |
|
สิ่งแวดล้อม |
|
|
การทำงาน |
|
|
ความชื้น อุณหภูมิ-40 |
℃～+8 5℃การทำงาน |
|
อุณหภูมิ-40 |
℃～+8 5℃การทำงาน |
|
ความชื้น 0~95% |
MTBF |
|
≥100000 ชั่วโมง |
แอปพลิเคชันตัวขยายสัญญาณไฟเบอร์ออปติก 3G/HD/SD-SDI |
