รายละเอียดสินค้า:
การชำระเงิน:
|
| หน่วยงาน: | 1 x 12G-SDI บน BNC | ความละเอียดที่รองรับ: | เอชดีทีวี 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| ช่วงความละเอียด: | 3840*2160@60Hz | ประเภทข้อมูล: | ย้อนหลัง RS485 |
| พลัง: | 5-15 โวลท์ดีซี | ขนาด (กxยxส): | 80 x 40 x 20 (มม.) |
| อุณหภูมิการทํางาน: | -40°C 85°C |
ภาพรวม

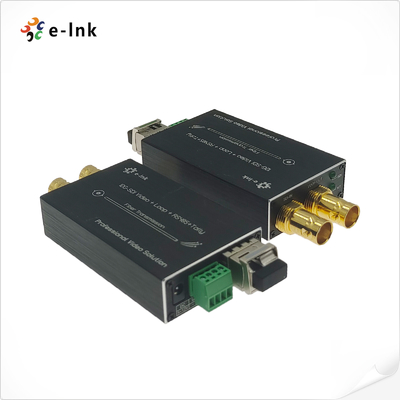

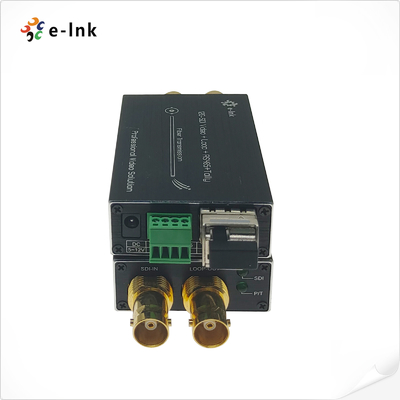

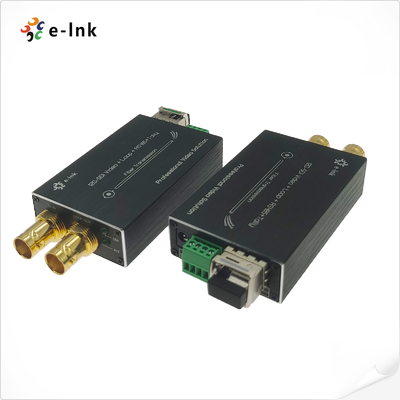

LNK-M12G-1V1T1D ซีรีส์ มินิ 12G-SDI เครื่องแปลงไฟเบอร์ออปติก
เครื่องแปลงไฟเบอร์คอมแพคท์นี้รองรับ:
- 1 ช่อง 12G-SDI วิดีโอ ((พร้อมกับเสียงฝัง)
- 1 ช่องสัญญาณ Tally (สําหรับการควบคุมกล้อง / อินเตอร์คอม)
- 1 ช่องข้อมูล RS485
สัญญาณทั้งหมดถูกส่งผ่านสายไฟเบอร์ออปติกเดียว โดยมีการติดตามในเวลาจริงผ่านวงจร 12G
ผลิต
ชุด E-link 12G Video over Fiber Converters ประกอบด้วยตัวส่งและตัวรับหนึ่งตัว
ด้วยรูปแบบวีดีโอความละเอียดสูง รวมถึง:
- 4K / UltraHD (3840 × 2160 @ 60Hz)
- 1080p, 1080i, 720p
ออกแบบสําหรับการถ่ายทอดสด การผลิตสด และระบบ AVมืออาชีพ เครื่องแปลงขนาดเล็กนี้
การส่งสัญญาณระยะไกลที่น่าเชื่อถือ และมีความช้าน้อย
ลักษณะ
รองรับ ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) และ ST-259 ((SD)
รองรับระบบกล้อง 12G/6G/3G-SDI
ล็อค Reclocker ที่บูรณาการกับ SMPTE อัตรา 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps หรือ
หารด้วย-1.001 Subrates และ 270 Mbps
เทคนิค WDM/CWDM/DWDM ด้วยไฟเบอร์ออปติก
รองรับ 4K*2K ((3840*2160@60Hz),1080P,1080I,720P
รองรับ Tally และ Backward RS485
รองรับการสลับร้อนและปุ่มร้อน

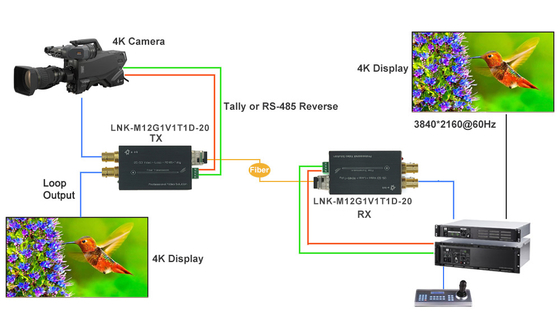

การใช้งาน
อัตราการแสดงผลทางเทคนิค
| รูปแบบ | รองรับ ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) และ ST-259 ((SD) |
| รองรับได้ | รองรับ DVB-ASI และ AES10 (MADI) |
| หน่วยงาน | 1 x 12G-SDI บน BNC |
| ผลิต | 1 x สายไฟฟ้าแสง LC |
| 1 x 12G-SDI หลุมออกบน BNC | |
| ความละเอียดที่สนับสนุน | HDTV 4K*2K, 1080P, 1080I, 720P |
| ระยะความละเอียด | 3840*2160@60Hz |
| รายละเอียดของสายไฟเข้า | ≤ 70m@12G SDI เบลเดน 1694A |
| รายละเอียดของเคเบิลออก | ≤ 70m@12G SDI เบลเดน 1694A |
| ประเภทข้อมูล | การนับย้อนหลัง |
| ประเภทข้อมูล | ย้อนหลัง RS485 |
| ความกว้างของแบนด์บานด์ในการส่งสัญญาณทางออนไลน์ | 270MHz 12GHz |
| พลัง | 5-15 VDC |
| การบริโภคพลังงาน | 2W (สูงสุด) |
| ขนาด (LxWxH) | 80 x 40 x 20 (มิลลิเมตร) |
| อุณหภูมิในการเก็บ | -40°C ∼80°C |
| อุณหภูมิการทํางาน | -40°C 85°C |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-M12G-1V1T1D-20 | เครื่องแปลงไฟเบอร์ขนาดเล็ก 12G-SDI ด้วย Tally, Reverse RS485 และ loop out, SMF, LC Fiber Connector 20KM รวมทั้งตัวส่งและตัวรับ ใช้เป็นคู่ |
ผู้ติดต่อ: Swan Chen
โทร: 166 7542 9687
แฟกซ์: 86-755-8312-8674
