รายละเอียดสินค้า:
การชำระเงิน:
|
คำหลัก: | ตัวขยาย SMB 3G/HD/SD-SDI | ตัวเชื่อมต่อ: | สพม |
---|---|---|---|
อินเทอร์เฟซ SFP: | Simplex LC | ความยาวคลื่น CWDM: | 1270~1610NM |
ปลอก: | เคสอลูมิเนียม | ตัวเลือกการติดตั้ง: | เดสก์ทอป |
แสงสูง: | เดสก์ท็อป SDI เป็นตัวแปลงไฟเบอร์ออปติก,SMB SDI เป็นตัวแปลงไฟเบอร์ออปติก,ตัวขยายสัญญาณไฟเบอร์ออปติก SDI 1610nm |

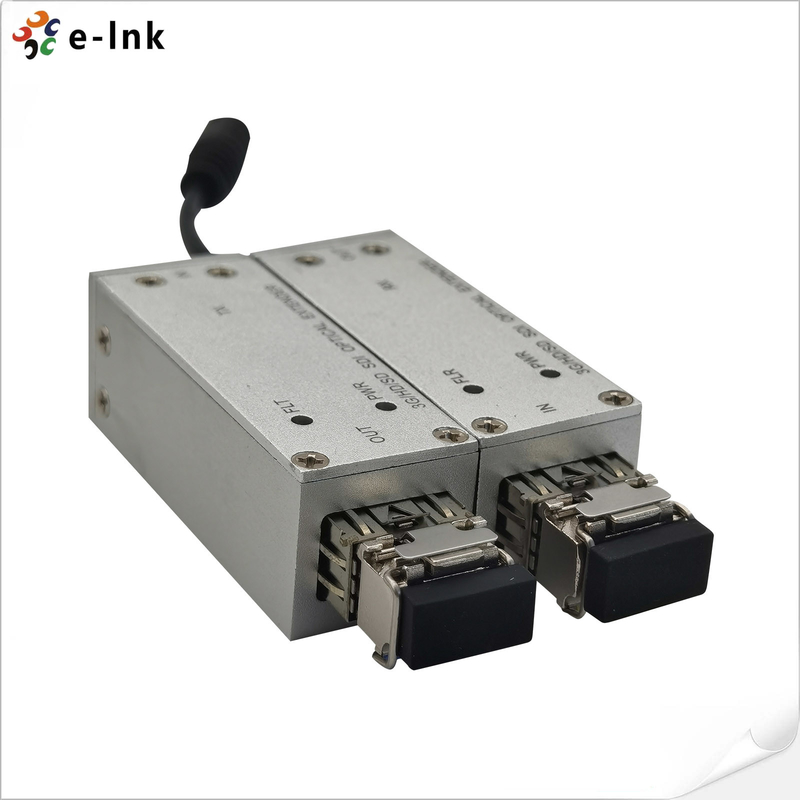

เดสก์ท็อป SMB 3G HD SD-SDI Optical Micro-Extender Converter โหมดเดียว 20KM
3G-SDIตัวขยาย ข้อดี
► การจดจำสัญญาณอัตโนมัติ 3G-SDI/HD-SDI/SD-SDI ไม่จำเป็นต้องเลือกด้วยตนเอง
► ระยะส่งสูงสุด 120 กม
► เทคโนโลยี CWDM ช่วยให้สามารถส่งสัญญาณได้มากถึง 16 (18) ช่องสัญญาณผ่านหนึ่งไฟเบอร์
► บอร์ด PCB พร้อมการออกแบบหลายชั้นเพื่อให้แน่ใจว่าการส่งสัญญาณมีเสถียรภาพและเชื่อถือได้
ดัชนีทางเทคนิค
อินพุต SDI | |
มาตรฐานวิดีโอ | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
มาตรฐานสัญญาณ | SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
ปณิธาน | 10 บิต |
ระดับสัญญาณ | <380mVp-พี |
ความต้านทาน | 75โอห์ม |
ตัวเชื่อมต่อ | สพม |
สเอาต์พุต DI | |
ระดับสัญญาณ | 800mVp-p±10% |
เวลาขึ้น/ลง | <0.8ns |
HD-SDI กระวนกระวายใจ | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
SDI กระวนกระวายใจ | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
ความต้านทาน | 75โอห์ม |
ตัวเชื่อมต่อ | สพม |
ไฟฟ้า | |
พลัง | 5โวลต์,1เอ |
การบริโภค | <5W |
เครื่องกล | |
ขนาด (กxยxส) | 58 x 21 x 20 มม |
น้ำหนัก | 100g/คู่ |
ปลอก | เคสอลูมิเนียม |
ตัวเลือกการติดตั้ง | เดสก์ทอป |
ภาพรวม
LNK-M3G-SMB1V-20 ซีรี่ส์ 3G-SDI/HD-SDI/SD-SDI ระบบส่งสัญญาณใยแก้วนำแสงแบบขยายขนาดเล็กที่ส่งสัญญาณวิดีโอดิจิตอลความละเอียดสูง 3G-SDI, HD-SDI, SD-SDI หรือสตรีม DVB-ASI หนึ่งรายการผ่าน ไฟเบอร์โหมดเดียวหรือมัลติโหมดที่รองรับมาตรฐาน SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)ด้วยเทคโนโลยีการส่งสัญญาณใยแก้วนำแสงแบบดิจิตอลขั้นสูง ไม่จำเป็นต้องทำการปรับแต่ง ตั้งค่าได้ง่ายและใช้งานง่ายซีรีส์ SDI micro Extender ใช้แหล่งจ่ายไฟ 5V ที่ใช้พลังงานต่ำ
ข้อมูลการสั่งซื้อ
แบบอย่าง |
คำอธิบาย |
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM รวมทั้งตัวส่งและตัวรับ ใช้เป็นคู่ |
ผู้ติดต่อ: Mr. Michael Guo
โทร: 19928768315
แฟกซ์: 86-755-8312-8674
