รายละเอียดสินค้า:
การชำระเงิน:
|
| การแก้ไข: | 10 บิต | ระดับสัญญาณ: | <380mVp-p |
|---|---|---|---|
| ความยาวคลื่นมาตรฐาน SM: | 1310นาโนเมตร, 1550นาโนเมตร | ความยาวคลื่น CWDM: | 1270~1610nm, ตาราง 20nm ตาม ITU-T |
| ขนาด (กxยxส): | 58 x 21 x 20 มม | อุณหภูมิการทํางาน: | 0°C ถึง 70°C (32°F ถึง 158°F) |

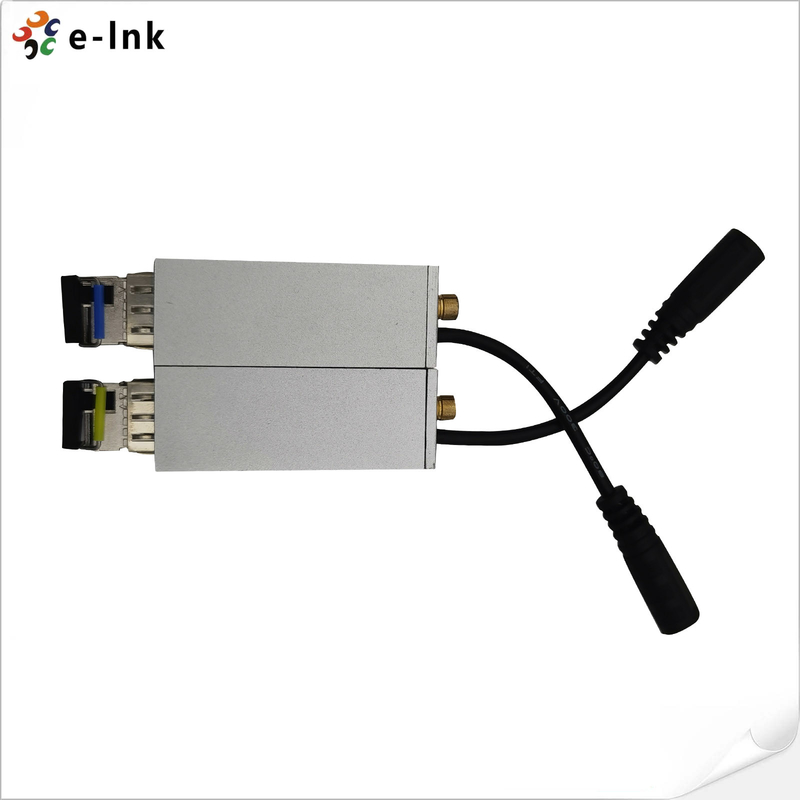

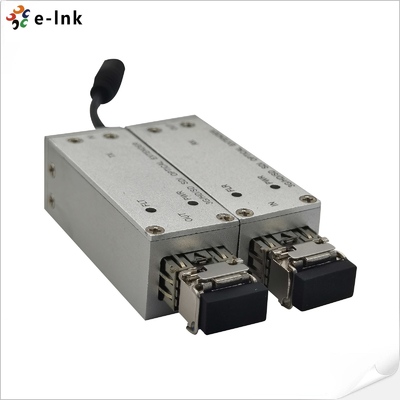

SMB 3G/HD/SD-SDI Optical Micro-Extender
โมดูล SFP วิดีโอ SDI ข้อดี
การจําแนกสัญญาณ 3G-SDI/HD-SDI/SD-SDI โดยอัตโนมัติ ไม่จําเป็นต้องเลือกด้วยมือ
ระยะทางส่งถึง 120 กิโลเมตร
เทคโนโลยี CWDM เพื่ออนุญาตให้มีช่องทาง 16 (18) ช่องทางในการส่งผ่านเส้นใยหนึ่ง
✅ สอดคล้องกับ SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
สอดคล้องกับ DVB-ASI ((EN50083-9)
✓ การสั่งสอนที่สะดวกสบายของสถานะ LED ตัวชี้แจงสายไฟเบอร์ไฟเบอร์
บอร์ด PCB เป็นมิตรต่อสิ่งแวดล้อม (ไม่มี Pb)
บอร์ด PCB มีการออกแบบหลายชั้น เพื่อให้การส่งสัญญาณมั่นคงและน่าเชื่อถือ
โมดูล SFP วิดีโอ SDI อัตราการแสดงผลทางเทคนิค
| การเข้า SDI | |
| มาตรฐานวีดีโอ | SMPTE424M SMPTE292M SMPTE259M SMPTE297M SMPTE310M SMPTE305M (SDTI) |
| มาตรฐานสัญญาณ | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| อุปสรรค | 75Ω |
| เครื่องเชื่อม | SMB |
| ผลิต SDI | |
| ระดับสัญญาณ | 800mVp-p±10% |
| เวลาขึ้น/ตก | < 0.8 ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| อุปสรรค | 75Ω |
| เครื่องเชื่อม | SMB |
| อินเตอร์เฟซทางออนไลน์ | |
| SFP | ซิมเพล็กซ์ LC 3,125Gbps ระยะทางการส่ง ≤ 120km |
| ความยาวคลื่น SM มาตรฐาน | 1310nm, 1550nm |
| ความยาวคลื่น CWDM | 1270~1610nm, 20nm grid ตาม ITU-T |
| ระยะอุณหภูมิ | 0 ~ 70 ̊C |
| เครื่องไฟฟ้า | |
| พลัง | 5VDC, 1A |
| การใช้ | < 5W |

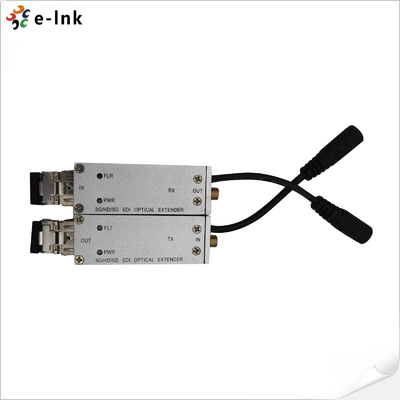

| ตัวชี้วัด LED | |
| FLT | สถานะของสายไฟเบอร์ (ตัวส่ง) |
| FLR | สถานะของสายไฟเบอร์ (ตัวรับ) |
| PWR | สถานะของพลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 58 x 21 x 20 มิลลิเมตร |
| น้ําหนัก | 100 กรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
เครื่องแปลงสื่อ Ethernet อุตสาหกรรมภาพรวม
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender ระบบส่งไฟเบอร์ออปติกที่ส่ง 3G-SDI, HD-SDIวิดีโอดิจิตอลความละเอียดสูง SD-SDI หรือกระแส DVB-ASI หนึ่งผ่านเส้นใยแบบเดียวหรือแบบหลายแบบที่รองรับ SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) มาตรฐาน ด้วยเทคโนโลยีการส่งสัญญาณไฟเบอร์ออปติกดิจิตอลที่ก้าวหน้า ไม่มีการปรับเปลี่ยนที่จําเป็น, การตั้งค่าง่ายและใช้งานง่ายซีรีย์ SDI micro extender ใช้ไฟฟ้า 5V ด้วยการใช้พลังงานที่ต่ํา.
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM รวมทั้งตัวส่งและตัวรับ |
