รายละเอียดสินค้า:
การชำระเงิน:
|
| อินเทอร์เฟซไฟเบอร์: | Simplex LC | ระยะการส่งผ่าน: | 20km |
|---|---|---|---|
| ความยาวคลื่น: | 1310นาโนเมตร/1490นาโนเมตร//1550นาโนเมตร | อุณหภูมิการทำงาน: | -20 ℃～+70 ℃ |
| ขนาด (WXDXH): | 85 x 70 x 30 มม. | น้ำหนัก: | 1.1 กก./คู่ |
| เน้น: | 1Ch 100M Ethernet Fiber Extender 1Ch BIDI RS422 Fiber Extender เครื่องขยายไฟเบอร์,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI วิดีโอ + 2Ch กลับอานาล็อกออดิโอ + 1Ch BIDI RS422 + 1Ch 100M อีเทอร์เน็ต + 1Ch กลับเทลลี่ + 1Ch กลับอานาล็อกสามระดับ Syncผ่าน Fiber Extender
สายไฟเบอร์เอสดีไอrข้อดี
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn ผ่านไฟเบอร์หนึ่ง
รองรับ HD-SDI, SD-SDI, DVB-AST
ระยะความกว้างแบนด์วิทจาก 19.4Mb/s ถึง 2.97Gb/s
✅ SMPTE 424M (2.97Gb / s) การฟื้นฟูนาฬิกา
รองรับมาตรฐานทั่วไปสําหรับการขนส่งวีดีโอดิจิตอล เช่น SMPTE 424M, SMPTE 292M, และ SMPTE 259M, SMPTE 297M ที่ทํางานที่ 3G-SDI, HD-SDI, SD-SDI, ASI ตามลําดับ
ระบบ CWDM ในตัว, โมดูล SFP สําหรับแต่ละเส้นทาง
✅ รองรับการปรับเทียบเคเบิลอัตโนมัติตามอัตราการส่งข้อมูลที่ตรวจพบ
✅ ตัวแสดงสถานะ LED ติดตามปริมาตรสําคัญ
เครื่องขยายไฟเบอร์ SDI อัตราการแสดงผลทางเทคนิค
| วิดีโอ 3G-SDI | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) | |
| SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) | |
| การใส่วิดีโอ | 1Ch SDI IN + 1Ch SDI OUT บน TX |
| การออกวีดีโอ | 1Ch SDI IN + 1Ch SDI OUT บน RX |
| Aอูดีโอ | |
| อินเตอร์เฟซเสียง | 3.5 มิลลิเมตร แจ็ค |
| รูปแบบเสียง | @48KHz |
| การเข้าเสียง | 1Ch Audio IN หรือ 1Ch Mic + 1Ch Audio OUT บน TX |
| การออกเสียง | 1Ch Audio IN หรือ 1Ch Mic + 1Ch Audio OUT บน RX |
| ข้อมูลลําดับ RS422/485 | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | RS422/RS485 สองทิศ |
| การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 115200bps สําหรับ RS485 |
| BER | < 10 ราคา |
| Tสหาย | |
| อินเตอร์เฟซ Tally | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทภาระ LED | สามารถขับเคลื่อนตัวชี้วัด LED ได้โดยตรง |
| รายการเข้า | Tally-2+; Tally-2 - |
| ผลผลิต | Tally-1+; Tally-1 - |
| อีเทอร์เน็ต | |
| อินเตอร์เฟซ | 1 x 10/100BASE-TX RJ45 |
| ระบบทํางาน | การเจรจาแบบอัตโนมัติ |
| อานาล็อกสามระดับ Sync | |
| อินเตอร์เฟซซินคอร์ | 75Ω BNC |
| ซินคอร์ | แอนาล็อกแบล็คเบิร์ส / SDTV สองระดับ / HDTV สามระดับ |
| สัญญาณ | สังกัดสมาชิก |
| ผลกําไรเสีย | 46.5 dB ถึง 10 MHz |
| หน่วยงาน | 1Ch Sync IN + 1Ch Sync OUT บน TX |
| ผลิต | 1Ch Sync IN + 1Ch Sync OUT บน RX |
| เครื่องไฟฟ้า | |
| ไฟฟ้าเข้า | DC12V 1A |
| การบริโภคพลังงาน | < 6W |
| เครื่องจักรกล | |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดผนังหรือโต๊ะทํางาน |
เครื่องแปลงสื่อ Ethernet อุตสาหกรรมภาพรวม

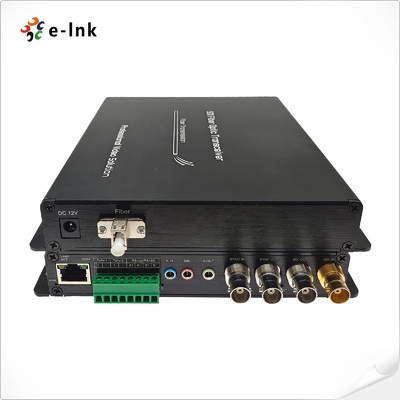

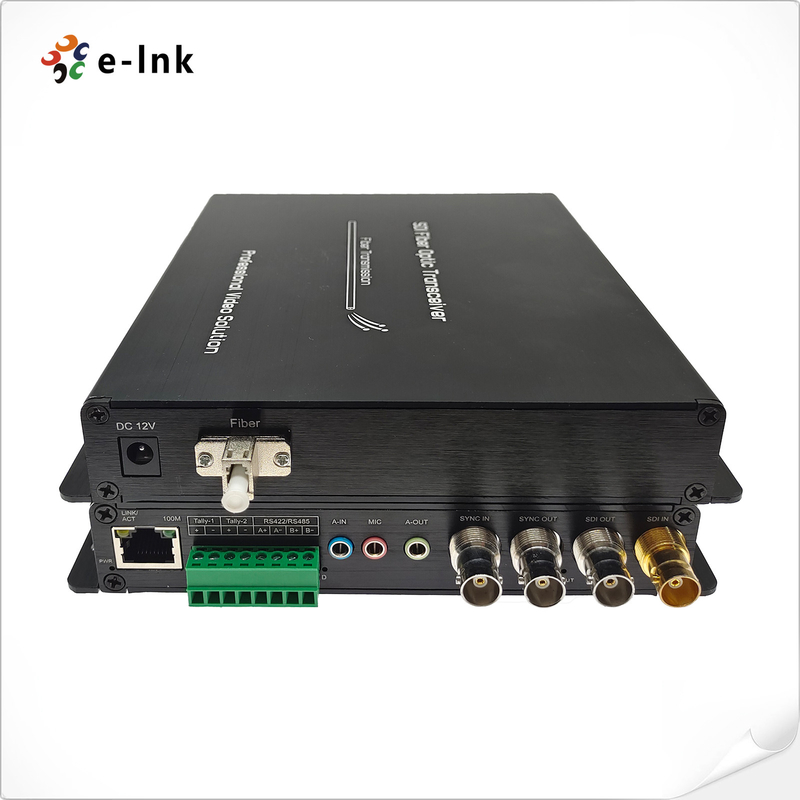

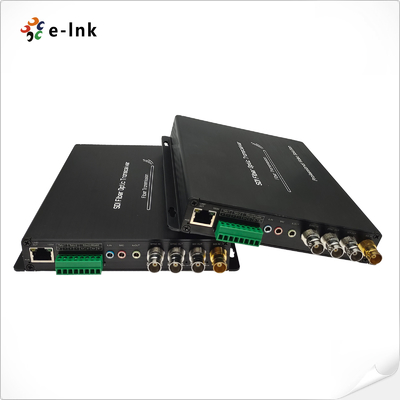

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fiber extender ให้การส่ง 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet1Ch ย้อนหลังและ 1Ch ย้อนหลัง Analog สามระดับ Sync ผ่านเครื่องปรับไฟเบอร์, รวม 1 เครื่องส่งและ 1 เครื่องรับ, ใช้โดยคู่ผ่านสายไฟฟ้าแสงแบบเดียวเครื่องแปลงไฟเบอร์ออปติกส์ 3G-SDI นี้ทําให้มีประสิทธิภาพทางออปติกส์สูง และการประมวลผลวิดีโอ HD ในเวลาจริงอินเตอร์เฟซ IP สามารถเพิ่มความสามารถในการปรับขนาดและความสอดคล้องกับระบบเครือข่ายระดับสูงทุกแบบที่ทันสมัยได้
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync ผ่านเครื่องแปลงไฟเบอร์, SMF, LC, 20KMรวม 1 เครื่องส่งและ 1 เครื่องรับ, ใช้ด้วยคู่ |
