รายละเอียดสินค้า:
การชำระเงิน:
|
| Transmission distance: | 20Km | ความยาวคลื่น: | 1310นาโนเมตร/1550นาโนเมตร |
|---|---|---|---|
| ขนาด (WXDXH): | 120 x 105 x 28 มม | Weight: | 1.5KG/pair |
| Power adaptor: | DC 5~25V | Power consumption: | <5W |
| เน้น: | เครื่องแปลงไฟเบอร์ข้อมูล Tally RS485,เครื่องแปลงไฟเบอร์อุตสาหกรรม 3G HD-SDI,เครื่องแปลงไฟเบอร์ 3G HD-SDI สองทิศ |
||
1 ช่องสัญญาณ 3G-SDI สองทิศทาง พร้อม Loop-out + 1 ช่องสัญญาณ Tally + 2 ช่องสัญญาณ RS485 หรือ RS422 สองทิศทาง + 2 ช่องสัญญาณเสียงสเตอริโอ + 1 ช่องสัญญาณไมโครโฟนover Fiber Converter
SDI Fiber Extender ภาพรวม

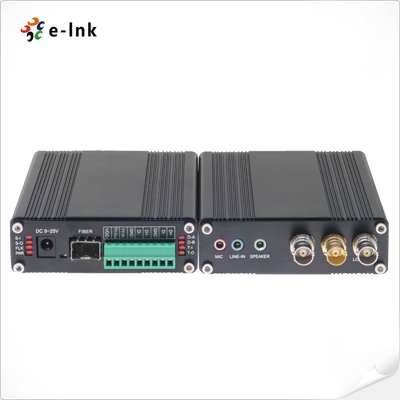

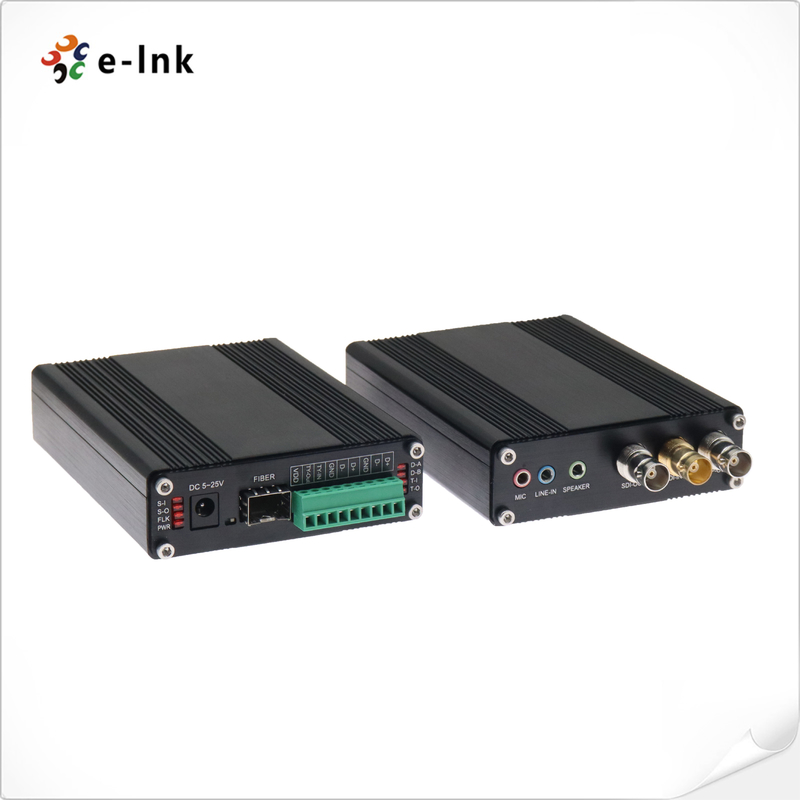

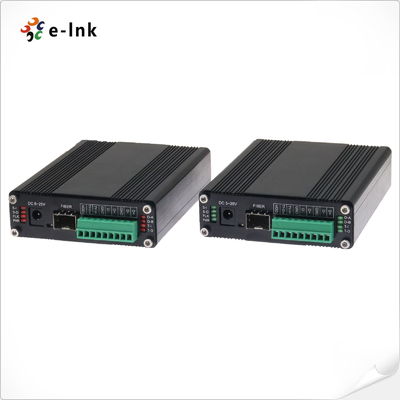

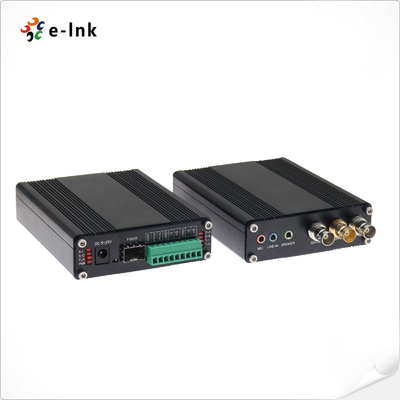

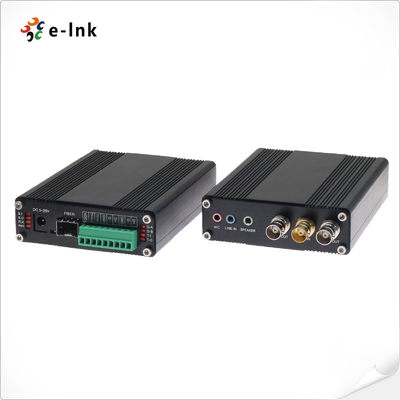

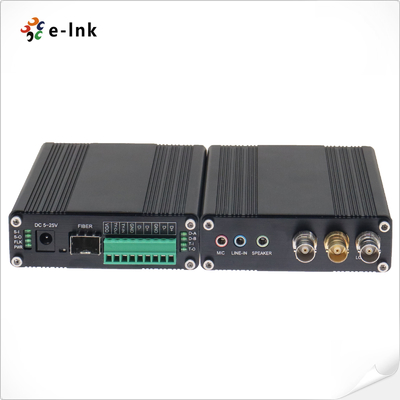

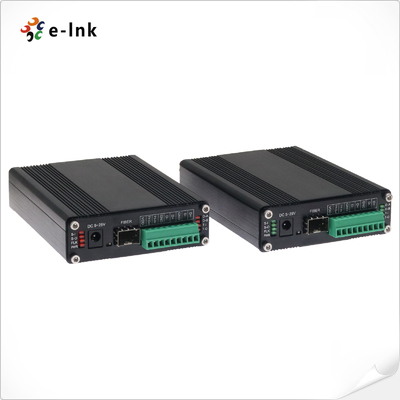

LNK-3G-1BV1T2BD2A1M series เป็นตัวรับส่งสัญญาณออปติคัลวิดีโอ 3G/HD-SDI ประสิทธิภาพสูง
รองรับการส่งสัญญาณวิดีโอ 3G/HD-SDI สองทิศทางหนึ่งช่องสัญญาณ (พร้อมเสียงในตัว) ,
วิดีโอ loop-out , สัญญาณ Tally หนึ่งช่องสัญญาณ , ข้อมูล RS485/RS422 สองทิศทางสองช่องสัญญาณ , สองช่องสัญญาณ
เสียงสเตอริโอภายนอก , และ สัญญาณไมโครโฟนหนึ่งช่องสัญญาณ , ส่งสัญญาณวิดีโอความละเอียดสูง
และสัญญาณเสียงผ่านใยแก้วนำแสง
ซีรีส์นี้ประกอบด้วยเครื่องส่งสัญญาณหนึ่งตัวและเครื่องรับสัญญาณหนึ่งตัว รองรับ สัญญาณ 1080P Full HD 3G/HD-SDI
การส่งสัญญาณ , และให้ ความเสถียรสูงและภาพที่คมชัด ไฟแสดงสถานะ LED รวมอยู่ด้วย
อุปกรณ์สำหรับการตรวจสอบสถานะการทำงานแบบเรียลไทม์
ใช้ได้กับ: การตรวจสอบการจราจรอัจฉริยะ ระบบรักษาความปลอดภัย การตรวจสอบอุตสาหกรรม
(ไฟฟ้า อุตสาหกรรมเคมี เหล็ก น้ำมัน ทางรถไฟ ฯลฯ) การตรวจสอบทางทหาร (คลังสินค้า ชายแดน ฯลฯ)
เครือข่ายวิทยาเขต การถ่ายทอดสดการแข่งขันกีฬา การส่งสัญญาณรายการทีวี และวิดีโออื่นๆ ที่มีความต้องการสูง
และสถานการณ์การส่งสัญญาณเสียง
SDI Fiber Extender คุณสมบัติ
► 1 ช่องสัญญาณวิดีโอ 3G-SDI สองทิศทางพร้อม Loop-out
► 1 ช่องสัญญาณ Tally
► ข้อมูล RS485 หรือ RS422 สองทิศทาง 2 ช่องสัญญาณ
► เสียงสเตอริโอ 2 ช่องสัญญาณ
► 1 ช่องสัญญาณไมโครโฟน
► การปรับสัญญาณใหม่โดยอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► รองรับ HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► ความสามารถในการส่งสัญญาณระยะไกลสูงสุด 20 กม. (SMF)
► Hot swap และ hot plug;
► การส่งสัญญาณระดับการออกอากาศแบบดิจิทัลที่ไม่บีบอัดอย่างสมบูรณ์;
► ช่วงอุณหภูมิที่กว้างเป็นพิเศษในระดับอุตสาหกรรม (-20℃~+70℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ ได้;
SDI Fiber Extender ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเทอร์เฟซไฟเบอร์ | Simplex LC |
| ระยะทางการส่ง | 0-20 กม. |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเทอร์เฟซวิดีโอ | BNC |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75Ω |
| แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ | ทั่วไป:1Vpp, ขั้นต่ำ 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| อัตราขยายดิฟเฟอเรนเชียล (10%～90% APL) | <1% |
| การรองรับรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐานวิดีโอ SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M อินเทอร์เฟซแบบอนุกรม 3Gb/s(3G-SDI) | |
| ข้อมูลหรือ Tally | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | RS485 (ค่าเริ่มต้น) หรือ RS422 (อุปกรณ์เสริม), สัญญาณ Tally |
| การรองรับความถี่/อัตรา |
สูงสุด 115200bps สำหรับ RS422 สูงสุด 57600bps สำหรับ RS485 |
| BER | <10ˉ9 |
| เสียงสเตอริโอหรือไมโครโฟน | |
| อินพุตและเอาต์พุตเสียง | 3.5MM Audio |
| รูปแบบเสียง | @48KHz |
| ไฟฟ้า | |
| อะแดปเตอร์แปลงไฟ | DC 5~25V |
| การใช้พลังงาน | <5W |
| ไฟแสดงสถานะ LED | |
| P/S | แหล่งจ่ายไฟ |
| DAT | ข้อมูล |
| ทางกล | |
| ขนาด (ยาวxกว้างxสูง) | 120 x 105 x 28 มม. |
| น้ำหนัก | 1.5KG/คู่ |
| ตัวเรือน | เคสอะลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดผนัง |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
SDI Fiber Extender ข้อมูลการสั่งซื้อ
| รุ่น | คำอธิบาย |
| LNK-3G-1BV1T2BD2A1M | 1Ch Bidirectional 3G-SDI พร้อม Loop + 1Ch Tally + 2Ch Bidirectional RS485 หรือ RS422 + 2Ch Stereo Audio + 1Ch Microphone over Fiber Converter, Single Mode Fiber, LC, 20km, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ |
SDI Fiber Extender แผงควบคุม
หมายเหตุ:
1. To+/To- สามารถขับเคลื่อน LED ด้วยกระแสไฟ 50MA
2. TIN/TCM สำหรับการเชื่อมต่อสัญญาณ Tally
3. T+/R- สำหรับ RS485 (ค่าเริ่มต้น) หรือ RS422 (อุปกรณ์เสริม)
