รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ตัวแปลงสื่ออีเทอร์เน็ตอุตสาหกรรม | อุณหภูมิในการจัดเก็บ: | -40°C ถึง 85°C (-40°F ถึง 185°F) |
|---|---|---|---|
| พอร์ตออปติคัล: | 1 x SFP 1000Base-X หรือ 100Base-FX (การตรวจจับอัตโนมัติ) | ขนาด: | 95 x 70 x 30 มม |
| กำลังไฟฟ้าเข้า: | 12~48VDC | ขั้วต่อ: | 1 x อาร์เจ45 |
ภาพรวม

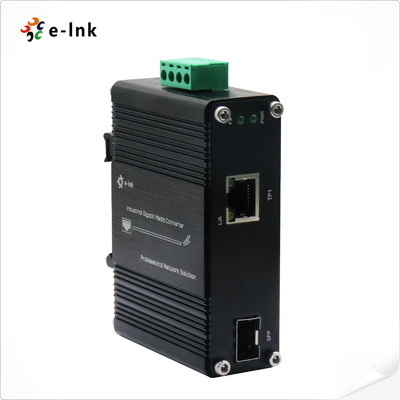

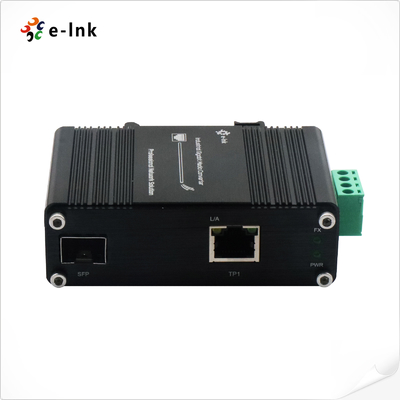

LNK-IMC3012-SFP เป็นตัวแปลงสื่อแบบราง DIN ระดับอุตสาหกรรมที่ออกแบบมาเพื่อเครือข่ายที่เชื่อถือได้
การเชื่อมต่อในสภาพแวดล้อมที่รุนแรง อุปกรณ์ที่แข็งแกร่งนี้ให้การแปลงที่ราบรื่นระหว่าง
10/100/1000Base-T copper Ethernet และเครือข่ายไฟเบอร์ 100/1000Base-X ผ่านช่อง SFP ที่ยืดหยุ่น
รองรับโมดูล SFP ต่างๆ (single/dual-core) แบบ single-mode หรือ multi-mode เพื่อตอบสนองความต้องการที่หลากหลาย
ข้อกำหนดการใช้งาน
สร้างขึ้นสำหรับการใช้งานในอุตสาหกรรม ตัวแปลงมี:
- ช่วงอุณหภูมิการทำงานที่ขยายออกไป** (-40°C ถึง +75°C)
- การออกแบบที่ทนทาน** เป็นไปตามมาตรฐาน **EN55022 EMC**
- พอร์ต Ethernet แบบ Dual-mode** รองรับการทำงานทั้งแบบ **half-duplex และ full-duplex**
- ความเข้ากันได้ของ SFP แบบ Hot-swappable** เพื่อการเชื่อมต่อไฟเบอร์ที่ยืดหยุ่น
- การติดตั้งราง DIN แบบกะทัดรัด** เพื่อการติดตั้งที่ง่ายในตู้ควบคุม
ด้วยโครงสร้างที่แข็งแกร่งและตัวเลือกการเชื่อมต่อที่หลากหลาย LNK-IMC3012-SFP เหมาะอย่างยิ่งสำหรับ
ระบบอัตโนมัติทางอุตสาหกรรม ระบบขนส่ง และเครือข่ายสาธารณูปโภคที่ต้องการการแปลงสื่อที่เชื่อถือได้
ในสภาพแวดล้อมที่ต้องการ อุปกรณ์ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรในขณะที่ให้ความยืดหยุ่นในการ
ปรับให้เข้ากับความต้องการโครงสร้างพื้นฐานไฟเบอร์ที่แตกต่างกัน
คุณสมบัติ
► อินพุตพลังงานบล็อกเทอร์มินัล 12~48VDC

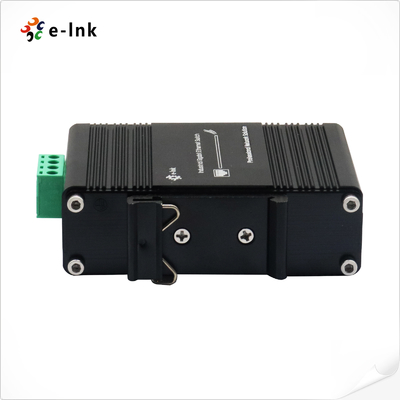

► รองรับการติดตั้งแบบ DIN-Rail & Wall-mount
► ทนทานต่อสภาพแวดล้อม -40°C ถึง 75°C(-40°F ถึง 167°F) อุณหภูมิในการทำงาน
► รองรับ Full/Half-duplex, การเจรจาต่อรองอัตโนมัติ
► เป็นไปตามมาตรฐาน IEEE 802.3az Energy Efficient Ethernet (EEE)
► ไฟ LED แสดงสถานะมากมายสำหรับการวินิจฉัยเครือข่าย
► 1-port 10/100/1000BASE-T RJ45 พร้อมฟังก์ชัน auto MDI / MDI-X
► 1 พอร์ต SFP, 100Base-FX หรือ 1000Base-X dual mode (ตรวจจับอัตโนมัติ)

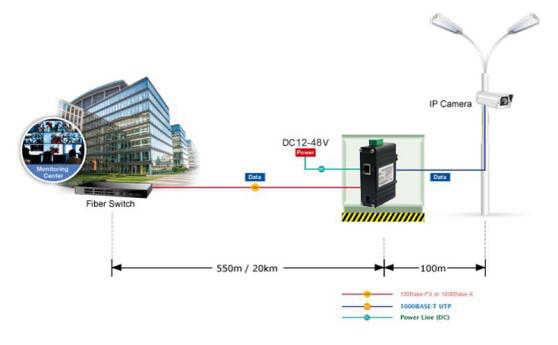

แอปพลิเคชัน
ดัชนีทางเทคนิค
| อีเธอร์เน็ต | |
| มาตรฐาน: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3az Energy Efficient Ethernet (EEE) | |
| ประเภทการประมวลผล: | Store-and-Forward |
| อัตราตัวกรองไปข้างหน้า: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| หน่วยความจำบัฟเฟอร์แพ็กเก็ต: | 1 Mbit |
| ความยาวแพ็กเก็ตสูงสุด: | 9K ไบต์ |
| ขนาดตารางที่อยู่ | 2K ที่อยู่ MAC |
| อินเทอร์เฟซ | |
| ตัวเชื่อมต่อ: | 1x RJ45 |
| พอร์ตออปติคัล: | 1 x SFP 1000Base-X หรือ 100Base-FX (ตรวจจับอัตโนมัติ) |
| ไฟฟ้าและเครื่องกล | |
| กำลังไฟเข้า: | 12~48VDC, บล็อกเทอร์มินัล 4 พิน |
| การใช้พลังงาน: | 3W สูงสุด |
| ไฟ LED แสดงสถานะ: | |
| PWR: | สถานะพลังงาน |
| L/A: | สถานะ Data LINK |
| SPD: | สถานะ Ethernet |
| 100M/1000M: | สถานะ Fiber LINK |
| ขนาด (กว้างxลึกxสูง): | 95 x 70 x 30 มม. |
| น้ำหนัก: | 0.25 กก. |
| ตัวเรือน: | เคสอะลูมิเนียม |
| ตัวเลือกการติดตั้ง: | DIN-Rail / Wall-mount |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน: | -40°C ถึง 75°C (-40°F ถึง 167°F) |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง 85°C (-40°F ถึง 185°F) |
| ความชื้นสัมพัทธ์: | 5% ถึง 95% ไม่มีการควบแน่น |
| MTBF | > 200,000 ชม. |
| การอนุมัติตามกฎข้อบังคับ | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
ข้อมูลการสั่งซื้อ
| รุ่น | คำอธิบาย |
| LNK-IMC3012-SFP | Hardened 10/1001000BASE-TX to 100/1000BASE-X SFP Ethernet Media Converter |
| ตัวเลือก SFP | ► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา (Industrial SFP) |
| ► โมดูล SFP จะต้องซื้อแยกต่างหาก | |
| ตัวเลือกการติดตั้ง | ► ติดตั้ง Default DIN-Rail Bracket; รวม Wall Mount Bracket |
| ตัวเลือกพลังงาน | ► แหล่งจ่ายไฟ 24W/1A 24VDC เปิดสายไฟสำหรับบล็อกเทอร์มินัล |
| ► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก |
