รายละเอียดสินค้า:
การชำระเงิน:
|
| ระยะการส่งข้อมูล: | 550ม.-20กม | ความยาวคลื่น: | 1310nm/1550nm |
|---|---|---|---|
| การใช้พลังงาน: | <5W | ขนาด (ยxกxส): | 73 x 44 x 17 มม |
| อะแดปเตอร์ไฟฟ้า: | ดีซี 5V | ประเภทข้อมูล: | Tally & Reverse Rs485 |
| เน้น: | เครื่องแปลงไฟเบอร์ออปติก 3G/HD-SDI หลายฟังก์ชัน,เครื่องแปลงเสียง 3G/HD-SDI สายไฟเบอร์ออปติก |
||

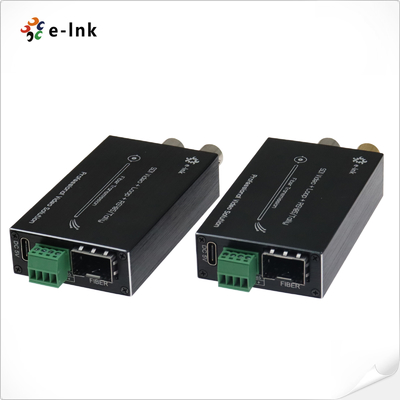

ตัวแปลงไฟเบอร์ Mini-type 3G-SDI พร้อม Tally & Reverse RS485
ภาพรวมตัวแปลงไฟเบอร์ Mini 3G-SDI
ตัวแปลงไฟเบอร์ Mini 3G/HD-SDI รองรับวิดีโอ 3G/HD-SDI 1 ช่องสัญญาณ (พร้อมเสียงฝัง), สัญญาณ Tally และการส่งสัญญาณ RS485 ย้อนกลับผ่านใยแก้วนำแสง และสามารถส่งสัญญาณตรวจสอบในพื้นที่ผ่านลูป 3G/HD-SDI ได้ ตัวแปลงไฟเบอร์วิดีโอ E-link 3G/HD-SDI ประกอบด้วยเครื่องส่งและเครื่องรับ รองรับการส่งสัญญาณ 1080P 3G/HD-SDI
คุณสมบัติของตัวแปลงไฟเบอร์ Mini 3G-SDI
► แต่ละช่องสัญญาณมีเสียงฝัง 8 ช่องสัญญาณ
► การปรับสมดุลสายเคเบิลอัตโนมัติ ใช้สำหรับทุกอัตราที่ต่ำกว่า 3.2 Gb/s (Belden 1694A)
► การปรับสัญญาณใหม่โดยอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง SDI
► ความสามารถในการส่งสัญญาณระยะไกลสูงสุด 80 กม.
► การสลับเปลี่ยนและเสียบปลั๊กแบบ Hot swap
► จัดการรูปแบบ Pathological ทั้งหมด การส่งสัญญาณระดับการออกอากาศแบบดิจิทัลที่ไม่บีบอัด
► ไฟ LED แสดงสถานะเพื่อตรวจสอบสภาพการทำงาน
► ช่วงไดนามิกออปติกที่ยอดเยี่ยมและไม่ต้องปรับ
► ตัวเลือกความยาวคลื่น CWDM 1470~1610nm
► ช่วงอุณหภูมิที่กว้างเป็นพิเศษในระดับอุตสาหกรรม (-20℃~+70℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ ได้
ดัชนีทางเทคนิคของตัวแปลงไฟเบอร์ Mini 3G-SDI
| อินเทอร์เฟซออปติคัลไฟเบอร์ | |
| อินเทอร์เฟซไฟเบอร์ | Simplex LC |
| ระยะการส่งสัญญาณ | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเทอร์เฟซวิดีโอ | BNC |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75Ω |
| แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ | ทั่วไป:1Vpp, ขั้นต่ำ 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| อัตราขยายดิฟเฟอเรนเชียล (10%～90% APL) | <1% |
| การรองรับรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐานวิดีโอ SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s serial interface(3G-SDI) | |
| ข้อมูล | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | Tally & Reverse RS485 |
| การรองรับความถี่/อัตรา |
สูงสุด 115200bps สำหรับ RS422 |
| BER | <10ˉ9 |
| ไฟฟ้า | |
| อะแดปเตอร์แปลงไฟ | DC 5V |
| การใช้พลังงาน | <5W |
| ไฟแสดงสถานะ LED | |
| SDI | วิดีโอ SDI |
| P/T | แหล่งจ่ายไฟ |
| ทางกล | |
| ขนาด (ยาวxกว้างxสูง) |
73 x 44 x 17 มม. (TX) |
| น้ำหนัก |
75g (TX) |
| ตัวเรือน | ตัวเรือนอะลูมิเนียม |
| ตัวเลือกการติดตั้ง | เดสก์ท็อป |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |

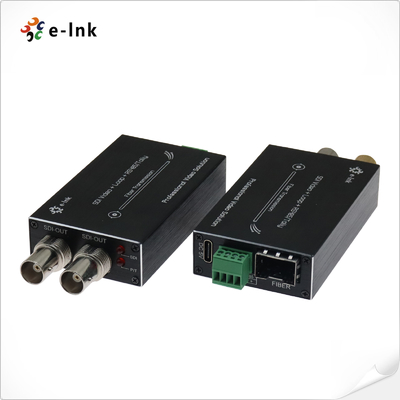

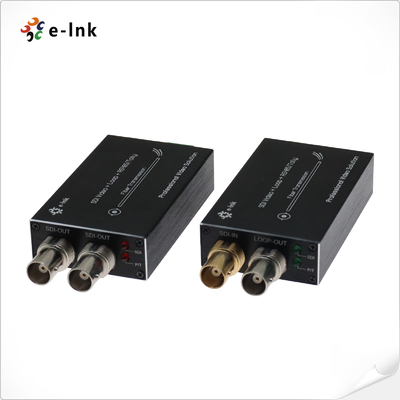

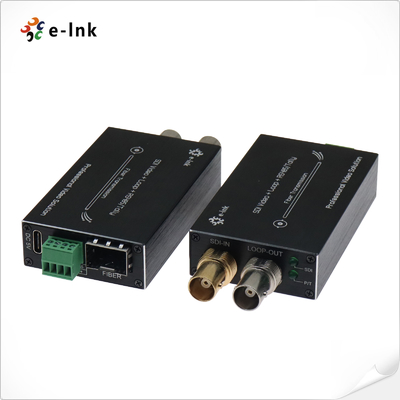

อินเทอร์เฟซและ LED ของตัวแปลงไฟเบอร์ Mini 3G-SDI
ข้อมูลการสั่งซื้อตัวแปลงไฟเบอร์ Mini 3G-SDI
| รุ่น | คำอธิบาย |
| LNK-M3G-1V-MM | Mini-type3G-SDI to Fiber Converter with Tally & Reverse RS485 และ loop out, MMF, LC Fiber Connector 500 เมตร, รวมถึงเครื่องส่งและเครื่องรับ ใช้เป็นคู่ |
| LNK-M3G-1V-20 | Mini-type3G-SDI to Fiber Converter with Tally & Reverse RS485 และ loop out, SMF, LC Fiber Connector 20KM, รวมถึงเครื่องส่งและเครื่องรับ ใช้เป็นคู่ |
| LNK-M3G-1V-40 | Mini-type3G-SDI to Fiber Converter with Tally & Reverse RS485 และ loop out, SMF, LC Fiber Connector 40KM, รวมถึงเครื่องส่งและเครื่องรับ ใช้เป็นคู่ |

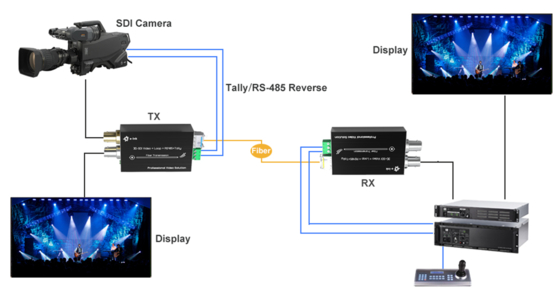

การประยุกต์ใช้ตัวแปลงไฟเบอร์ Mini 3G-SDI
นโยบายหลังการขายและการรับประกัน
ประกอบด้วย บริการลูกค้าออนไลน์ และ บริการลูกค้าทางโทรศัพท์, ให้ การให้คำปรึกษาผลิตภัณฑ์,
การสนับสนุนด้านเทคนิคระยะไกล, บริการบำรุงรักษาและการยอมรับ.
นโยบายการบริการ: เปลี่ยนสินค้าภายในสามเดือนและรับประกันสามปี
การเปลี่ยน: ภายในสามเดือนหลังจากซื้อผลิตภัณฑ์ชุดหนึ่ง หลังจากที่ช่างเทคนิคทดสอบความล้มเหลวของผลิตภัณฑ์และความเสียหายที่มนุษย์สร้างขึ้น
ซึ่งเกิดจากภัยพิบัติที่ไม่ใช่ธรรมชาติ ผู้ซื้อสามารถไปที่จุดซื้อเพื่อเปลี่ยนผลิตภัณฑ์ประเภทเดียวกันได้โดยตรง
หรือผลิตภัณฑ์ที่มีประสิทธิภาพเทียบเท่า หากไม่มีปัญหาในการทดสอบผลิตภัณฑ์ ตัวอย่างเดิมจะถูกส่งคืน
การรับประกัน: ความเสียหายที่มนุษย์สร้างขึ้นซึ่งเกิดจากภัยพิบัติที่ไม่ใช่ธรรมชาติ ระยะเวลาการรับประกันฟรีของบริษัทของเราคือ 1 ปี
[สถานการณ์ต่อไปนี้ไม่อยู่ในขอบเขตของการเปลี่ยนและการบำรุงรักษาฟรี]
1. ความเสียหายที่เกิดจากการใช้งานและการบำรุงรักษาที่ไม่เป็นไปตามคำแนะนำในคู่มือผลิตภัณฑ์
2. ความเสียหายที่เกิดจากปัจจัยของมนุษย์ เช่น การป้อนแรงดันไฟฟ้าที่ไม่เหมาะสม การรับน้ำ และการแตกหัก
3. ความเสียหายต่อผลิตภัณฑ์ที่เกิดจากภัยธรรมชาติ เช่น ฟ้าผ่า แผ่นดินไหว ไฟไหม้ ฯลฯ
3. การเปลี่ยนแปลงการตั้งค่าหรือการซ่อมแซมโดยไม่ได้รับอนุญาตโดยไม่ได้รับอนุญาตจากบริษัท
4. ผลิตภัณฑ์ที่อยู่นอกขอบเขตการบำรุงรักษาฟรี
5. ความเสียหายที่เกิดจากการขนส่ง การขนถ่ายระหว่างการซ่อมแซมที่ส่งโดยลูกค้า
6. บาร์โค้ดผลิตภัณฑ์หรือรุ่นบนบัตรรับประกันผลิตภัณฑ์ไม่สอดคล้องกับตัวผลิตภัณฑ์
7. ความล้มเหลวหรือความเสียหายที่เกิดจากปัญหาที่ไม่ใช่ผลิตภัณฑ์อื่นๆ เช่น การออกแบบ เทคโนโลยี การผลิต และคุณภาพ
