รายละเอียดสินค้า:
การชำระเงิน:
|
| Fiber Connector: | SFP, FC, SC or ST | Power Supply: | DC 12-48V |
|---|---|---|---|
| Power Rate: | <6W | Operating Temperature: | -40°C to 80°C (-40°F to 176°F) |
| Dimensions: | 119(L)*114(W)*50(H) mm | Weight: | 0.55KG/pcs |

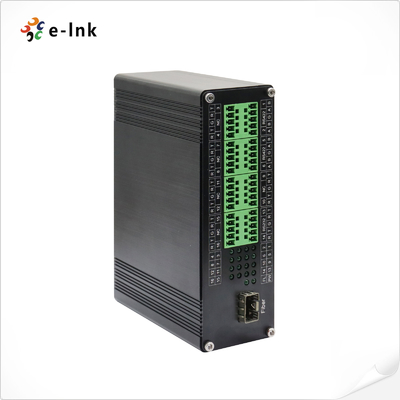

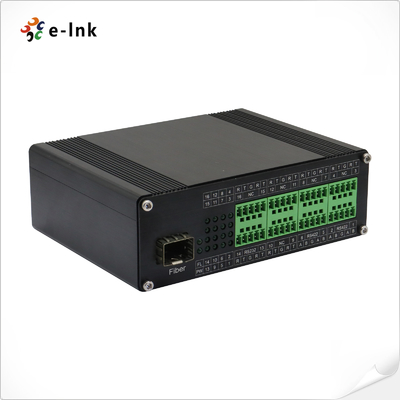

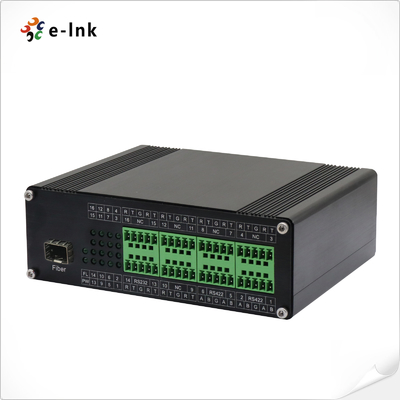

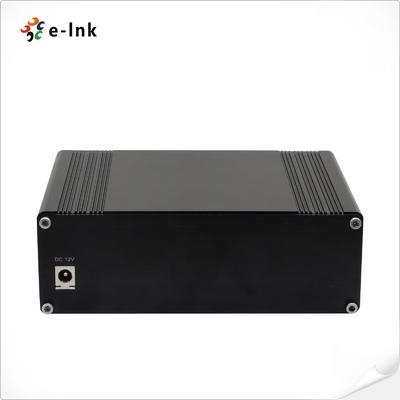

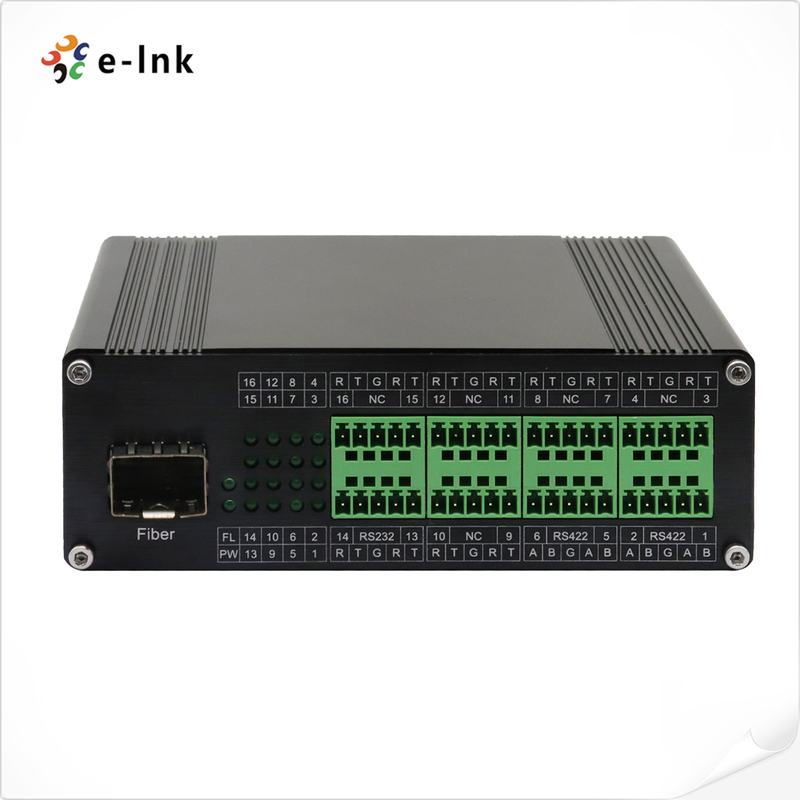

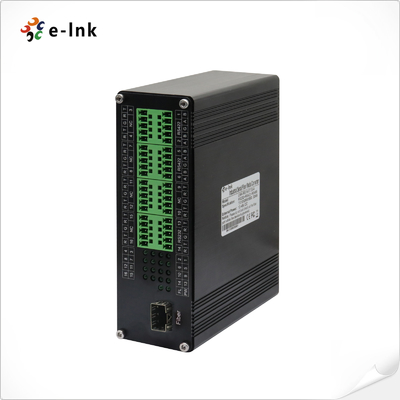

ตัวแปลงอนุกรมเป็นไฟเบอร์ออปติก RS-232/422/485 หลายช่องสัญญาณสำหรับอุตสาหกรรม
ภาพรวม
ผลิตภัณฑ์ E-link LNK-IRS Series เป็น ตัวแปลงไฟเบอร์ออปติก RS232/RS485/RS422 หลายช่องสัญญาณระดับอุตสาหกรรม ออกแบบมาเพื่อขยายการสื่อสารแบบอนุกรมได้ไกลถึง 2 กม. ผ่านไฟเบอร์มัลติโหมด หรือ 20 กม. ผ่านไฟเบอร์โหมดเดี่ยว.
รองรับ 4 ถึง 16 ช่องสัญญาณ RS232 หรือ RS485 และ 2 ถึง 8 ช่องสัญญาณ RS422 พร้อมการกำหนดค่าสัญญาณผสมที่ยืดหยุ่น เช่น 8CH RS232 + 8CH RS485 หรือ 8CH RS485 + 4CH RS422.
ด้วย การออกแบบติดตั้งบนราง DIN ทำให้มั่นใจได้ถึงการติดตั้งที่ง่ายดายในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง การส่งผ่านไฟเบอร์ออปติกช่วยขจัด EMI กราวด์ลูป และ การรบกวนจากฟ้าผ่า ทำให้มั่นใจได้ถึง ความน่าเชื่อถือของข้อมูล ความปลอดภัย และ ประสิทธิภาพ.
เหมาะสำหรับ ระบบอัตโนมัติทางอุตสาหกรรม การควบคุมกระบวนการ ไฟเวที และ ระบบจัดการจราจร.
คุณสมบัติ
► การออกแบบแบบ Fan-less และ Din-Rail สำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
► พอร์ต Serial RS232/422/485 (Terminal Block) แบบ Bi-Directional ในตัว
► รองรับพอร์ตข้อมูลอนุกรมหลายช่องสัญญาณ: 4~16Ch RS232, 4~16Ch RS485 หรือ 2~8Ch RS422
► ข้อมูลอนุกรมโปร่งใสอย่างสมบูรณ์ อัตราการส่งข้อมูลปรับได้เอง ไม่จำเป็นต้องตั้งค่า
► รองรับ SFP, FC, SC หรือ ST Multi-mode 2Km, Single-mode 20Km
► ข้อมูลอนุกรมความเร็วสูงสามารถใช้สำหรับการสื่อสาร DMX512 ในการควบคุมไฟเวที
► รองรับแรงดันไฟฟ้าขาเข้า 12 ~ 48VDC
► รองรับการป้องกันขั้วไฟฟ้าย้อนกลับ
► เคสอะลูมิเนียม IP40
► อุณหภูมิในการทำงาน -40°C ถึง 80°C (-40°F ถึง 176°F)
► รับประกัน 5 ปี
ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเทอร์เฟซไฟเบอร์ | SFP, FC, SC หรือ ST |
| ข้อกำหนดสายเคเบิล | Multi-Mode: 50/125um, 62.5/125um |
| พอร์ตไฟเบอร์ | 1 พอร์ตไฟเบอร์ |
| ระยะการส่งข้อมูล | Multi-Mode: 2km |
| ความยาวคลื่น | 1310nm/1490nm/1550nm |
| อินเทอร์เฟซอนุกรม RS232 | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | สูงสุด 16Ch RS232 Bi-Directional |
| สัญญาณ RS-232 | TxD, RxD, GND |
| ระยะห่างสายพอร์ต Serial (ทองแดง) | 15 เมตร |
| อัตราการส่งข้อมูล | 0 ~ 800kbps |
| อินเทอร์เฟซอนุกรม RS422 | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | สูงสุด 8Ch RS422 Bi-Directional |
| สัญญาณ RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| ระยะห่างสายพอร์ต Serial (ทองแดง) | 1000 เมตร |
| อัตราการส่งข้อมูล | 0 ~ 800kbps |
| อินเทอร์เฟซอนุกรม RS485 | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | สูงสุด 16Ch RS485 Bi-Directional |
| สัญญาณ RS-485 | Data+, Data-, GND |
| ระยะห่างสายพอร์ต Serial (ทองแดง) | 1000 เมตร |
| อัตราการส่งข้อมูล | 0 ~ 800kbps |
| ข้อกำหนดด้านพลังงาน | |
| อินพุตพลังงาน | 12~48VDC |
| การใช้พลังงาน | <6W |
| ขั้วต่อไฟ | บล็อกขั้วต่อ |
| การป้องกันพลังงาน | การป้องกันขั้วไฟฟ้าย้อนกลับ |
| ไฟ LED | |
| PWR | แหล่งจ่ายไฟ |
| FL | สถานะการเชื่อมต่อไฟเบอร์ |
| Data 1~16 | สัญญาณข้อมูลอนุกรม |
| ทางกล | |
| ขนาด (ยาวxกว้างxสูง) | 119 x 114 x 50 มม. |
| น้ำหนัก | 0.55KG |
| ตัวเรือน | เคสอะลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดตั้งบนราง DIN |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C ถึง 80°C (-40°F ถึง 176°F) |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง 85°C (-40°F ถึง 185°F) |
| ความชื้นในการทำงาน | 5%~95% (ไม่ควบแน่น) |
| MTBF | 216,388 ชั่วโมง |
| การอนุมัติตามกฎข้อบังคับ | |
| EMI | FCC Part15, CISPR (EN55022) Class A |
| EMS | EN61000-4-2 (ESD) Level 4, Criteria B |
| การกระแทก / การตกอิสระ / การสั่นสะเทือน | การกระแทก: MIL-STD-810F วิธีการ 516.5 |
| สีเขียว | เป็นไปตามมาตรฐาน RoHS |
| การรับรอง: | FCC, CE |
