รายละเอียดสินค้า:
การชำระเงิน:
|
ตัวเชื่อมต่อ: | 24 x rj45 | พอร์ตออปติคัล: | 4 x 1000base-X SFP |
---|---|---|---|
พลังงานอินพุต: | 12 ~ 48VDC พลังงานซ้ำซ้อน (บล็อกเทอร์มินัล 6 พิน) | การใช้พลังงาน: | สูงสุด 15W |
ขนาด (WXDXH): | 440 มม. x 300 มม. x 45 มม. | น้ำหนัก: | 3.5 กิโลกรัม |
ตัวเลือกการติดตั้ง: | ชั้นวางของ | อุณหภูมิการทำงาน: | -40 ° C ถึง 80 ° C (-40 ° F ถึง 176 ° F) |

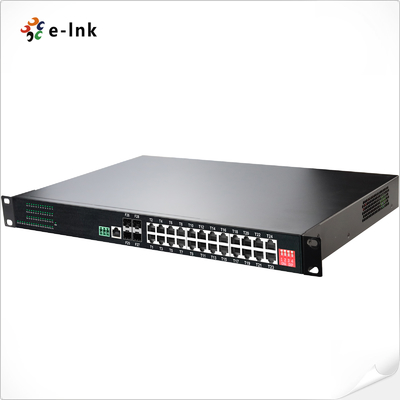

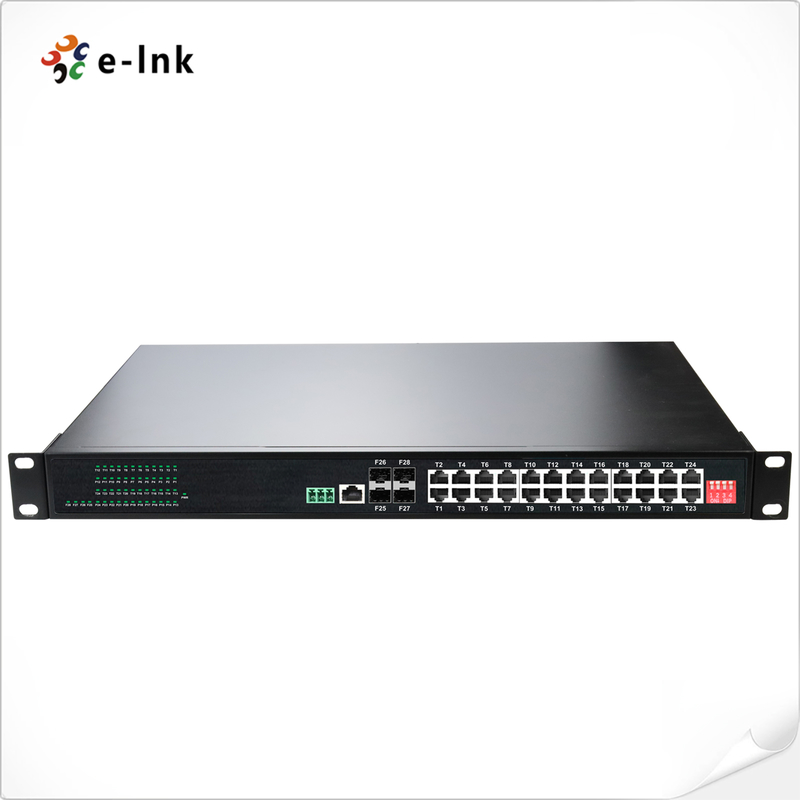

L2+ สำหรับอุตสาหกรรมแร็คสวิตช์อีเธอร์เน็ตแบบจัดการ 24 พอร์ต 10/100/1000T + 4 พอร์ต 1000X SFP แบบติดตั้งบนแร็ค
ภาพรวมสวิตช์อีเธอร์เน็ตแบบจัดการสำหรับอุตสาหกรรม
The ETH-IMC2424M ซีรีส์คือ สวิตช์อีเธอร์เน็ตแบบจัดการ L2+ ที่ทนทานแบบติดตั้งบนแร็คพร้อม
พอร์ต RJ45 10/100/1000Base-T จำนวน 24 พอร์ต และ ช่องไฟเบอร์ SFP 1000Base-X จำนวน 4 ช่อง ออกแบบมา
สำหรับสภาพแวดล้อมทางอุตสาหกรรม ETH-IMC2424M มอบการรวมเครือข่ายที่เชื่อถือได้
การเชื่อมต่อไฟเบอร์ที่ยืดหยุ่น (โหมดเดี่ยวและหลายโหมด) และความสามารถในการจัดการขั้นสูง
การออกแบบที่แข็งแกร่งและการติดตั้งแบบพลักแอนด์เพลย์ทำให้เหมาะสำหรับการเชื่อมต่ออุปกรณ์เครือข่าย
เช่นกล้อง IP และ จุดเชื่อมต่อไร้สาย ในสภาวะที่รุนแรงและสถานที่ห่างไกล
คุณสมบัติสวิตช์อีเธอร์เน็ตแบบจัดการสำหรับอุตสาหกรรม
เพื่อการปรับใช้ที่ยืดหยุ่นติดตั้งด้วย พอร์ต RJ45 24×10/100/1000Base-T และ ช่อง SFP 4×1000Base-X
เพื่อการปรับใช้ที่ยืดหยุ่นพอร์ต RJ45 รองรับ 10/100/1000Mbps full/half-duplex, การเจรจาต่อรองอัตโนมัติ และ Auto MDI/MDIX
เพื่อการปรับใช้ที่ยืดหยุ่นพอร์ตการจัดการ USB-C เพื่อการกำหนดค่าที่ง่ายดาย ขจัดความจำเป็นในการเข้าถึงซีเรียล RS232
เพื่อการปรับใช้ที่ยืดหยุ่นรองรับ 10K Jumbo Frames เพื่อการถ่ายโอนข้อมูลปริมาณมากอย่างมีประสิทธิภาพ
เพื่อการปรับใช้ที่ยืดหยุ่นสอดคล้องกับ IEEE 802.3az Energy Efficient Ethernet (EEE)
เพื่อการปรับใช้ที่ยืดหยุ่นตัวเรือนอะลูมิเนียม IP40-rated ที่ทนทาน
เพื่อการปรับใช้ที่ยืดหยุ่น►เข้ากันได้กับ การติดตั้งบนแร็ค 1U 19”
เพื่อการปรับใช้ที่ยืดหยุ่น►อุณหภูมิในการจัดเก็บ:
-40°C ถึง 80°C (-40°F ถึง 176°F)
ดัชนีทางเทคนิคของสวิตช์อีเธอร์เน็ตแบบจัดการสำหรับอุตสาหกรรม |
||||
อีเธอร์เน็ต |
มาตรฐาน: |
|||
IEEE802.3 10BASE-T |
||||
IEEE802.3u 100BASE-TX/FX |
||||
IEEE802.3ab 1000BASE-T |
||||
IEEE802.3z 1000BASE-XIEEE802.3 p |
||||
QoS |
||||
IEEE802.1d Spanning Treeการส่งต่อ & การกรอง อัตรา: |
14,880pps (10Mbps) |
|||
148,800pps (100Mbps) |
||||
1,488,000pps (1000Mbps) |
||||
หน่วยความจำบัฟเฟอร์แพ็กเก็ต: |
12M บิต |
|||
ประเภทการประมวลผล: |
Store-and-Forward |
|||
แบนด์วิดท์แบ็คเพลน |
110Gbps |
|||
ความยาวแพ็กเก็ตสูงสุด: |
10K ไบต์ Jumbo Frame |
|||
ขนาดตารางที่อยู่: |
8K ที่อยู่ MAC |
|||
อินเทอร์เฟซ |
||||
ตัวเชื่อมต่อ: |
24 x RJ45 |
|||
RS485: |
1 x RS485 (อุปกรณ์เสริม) |
|||
พอร์ตออปติคัล: |
4 x 1000Base-X SFP |
|||
USB-C: |
1 x USB-C (สำหรับการจัดการ) |
|||
อินเทอร์เฟซซีเรียล RS485 (อุปกรณ์เสริม) |
||||
อินเทอร์เฟซทางกายภาพ |
ขั้วต่อสกรู 3 พินมาตรฐานอุตสาหกรรม |
|||
ประเภทข้อมูล |
1Ch RS485 Bi-Direction |
|||
สัญญาณ RS-485 |
Data+, Data-, GND |
|||
ระยะสายพอร์ตอนุกรม (ทองแดง) |
1000 เมตร |
|||
อัตราบอด |
0 ~ 800kbps |
|||
สิ่งแวดล้อมอุณหภูมิในการทำงาน: |
||||
-40°C ถึง 80°C (-40°F ถึง 176°F) |
อุณหภูมิในการจัดเก็บ: |
|||
-40°C ถึง 85°C (-40°F ถึง 185°F) |
ความชื้นสัมพัทธ์: |
|||
5% ถึง 95% ไม่มีการควบแน่น |
MTBF |
|||
> 200,000 ชม. |
ไฟฟ้าและกลไก |
|||
กำลังไฟเข้า: |
||||
12~48 |
VDC,. การใช้พลังงาน: |
|||
สูงสุด 15W |
การป้องกัน: |
|||
การโอเวอร์โหลดอินพุตพลังงาน: |
||||
รีเซ็ตอัตโนมัติได้ |
ขั้วย้อนกลับ: |
|||
มีอยู่ |
สวิตช์ DI |
|||
สวิตช์ DIP 4 หลัก ฟังก์ชัน |
||||
ฟังก์ชัน DIPการตั้งค่าSW 1 |
VLAN |
เปิด - เปิดใช้งาน |
ปิด - ปิดใช้งาน |
|
SW 2 |
การจัดการเวลา |
เปิด - สำรอง |
ปิด - สำรอง |
|
SW 3 |
สำรอง |
เปิด - สำรอง |
ปิด - สำรอง |
|
SW 4 |
PWR: |
สถานะพลังงาน |
|
|
ไฟ LED แสดงสถานะ: |
PWR: |
สถานะพลังงาน |
อีเธอร์เน็ต (ต่อพอร์ต): |
|
ลิงก์/กิจกรรม |
||||
ไฟเบอร์ |
: |
|||
พอร์ต Gigabit SFP: F25~F28 |
ขนาด (ยาว x กว้าง x สูง): |
|||
440 มม. x 300 มม. x 45 มม.น้ำหนัก: |
3.5 กก. |
|||
ตัวเรือน: |
อะลูมิเนียม |
|||
เคส |
ตัวเลือกการติดตั้ง: |
|||
ติดตั้งบนแร็ค |
คุณสมบัติซอฟต์แวร์ โปรโตคอลสำรอง |
|||
รองรับ STP/RSTP/MSTP/ERPSv2, Link Aggregation |
รองรับมัลติคาสต์ |
|||
รองรับ IGMP Snooping V1/V2/V3 |
||||
, |
รองรับ GMRP, GVMP,802.1Q |
|||
VLAN |
รองรับ IEEE 802.1Q 4K VLAN.รองรับ QINQ, Double VLAN, |
|||
การจัดการเวลา |
SNTP.การเปลี่ยนเส้นทางตามโฟลว์ |
|||
การจำกัดอัตราตามโฟลว์ |
การกรองแพ็กเก็ตตามโฟลว์ |
|||
8*คิวเอาต์พุตของแต่ละพอร์ต 802.1p/DSCP การแมปลำดับความสำคัญ |
Diff-Serv QoS, การทำเครื่องหมาย/หมายเหตุลำดับความสำคัญ อัลกอริธึมการจัดตารางคิว (SP, WRR, SP+WRR) |
|||
จัดเตรียม ACL ตาม MAC, ที่อยู่ MAC ปลายทาง, IP Source, IP ปลายทาง, ประเภทโปรโตคอล IP, พอร์ต TCP/UDP, ช่วงพอร์ต TCP/UDP และ VLAN เป็นต้น |
การบำรุงรักษาการวินิจฉัย รองรับการมิเรอร์พอร์ต, Syslog, Ping |
|||
การจัดการการเตือนภัย |
รองรับเอาต์พุตการเตือนภัยรีเลย์ 1 ทาง, RMON, TRAP |
|||
ความปลอดภัย |
การป้องกัน Broadcast Storm, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
|||
รองรับ DHCP Snooping, Option 82 |
, |
|||
การเข้าถึงความปลอดภัย 802.1X, |
รองรับการจัดการตามลำดับชั้นของผู้ใช้, รายการควบคุมการเข้าถึง ACL, รองรับ DDOS.การกรอง/การผูก MAC ตามพอร์ต, หลุมดำ MAC, การป้องกันแหล่งที่มาของ IP, การจำกัดความเร็วข้อความ ARP |
|||
ISO9001, CE, RoHS, FCC |
EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|||
EN 61000-3-3: 2013 |
||||
EN55024:2010 |
||||
IEC 61000-4-2: 2008 (ESD) |
||||
IEC 61000-4-3: 2010 (RS) |
||||
IEC 61000-4-4: 2012 (EFT) |
||||
IEC 61000-4-5: 2014 (Surge) |
||||
IEC 61000-4-6: 2013 (CS) |
||||
IEC 61000-4-8: 2009 (PFMF) |
||||
ข้อมูลการสั่งซื้อสวิตช์อีเธอร์เน็ตแบบจัดการสำหรับอุตสาหกรรม |
||||
รุ่น |
||||
คำอธิบาย |
||||
ETH-IMC2424M |
สวิตช์อีเธอร์เน็ตแบบจัดการ L2+ Rackmount 24 พอร์ต 10/100/1000T + 4 พอร์ต 1000X SFP สำหรับอุตสาหกรรม
ตัวเลือก SFP |
► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา |
► โมดูล SFP จะต้องซื้อแยกต่างหาก |
ตัวเลือกการติดตั้ง |
► การติดตั้งบนแร็ค |
ตัวเลือกพลังงาน |
► แหล่งจ่ายไฟสำหรับอุตสาหกรรม เปิดสายไฟสำหรับเทอร์มินอลบล็อก |
|
► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก |
การประยุกต์ใช้สวิตช์อีเธอร์เน็ตแบบจัดการสำหรับอุตสาหกรรม |
