รายละเอียดสินค้า:
การชำระเงิน:
|
ฟังก์ชั่นอุปกรณ์: | 3R รีพีทเตอร์ | ความเร็วในการส่ง: | 10G: 8.5Gb/s-11.7Gb/s |
---|---|---|---|
ระยะการส่งผ่าน: | โมดูล SFP+: สูงสุด 80 กม | การใช้พลังงาน: | 8W สูงสุด |
พลังงานอินพุต: | 12 ~ 48VDC พลังงานซ้ำซ้อน (บล็อกเทอร์มินัล 6 พิน) | ขนาด (WXDXH): | 95 x 70 x 30 มม. |
น้ำหนัก: | 0.25kg | ตัวเลือกการติดตั้ง: | Din-Rail / Wall-mount |

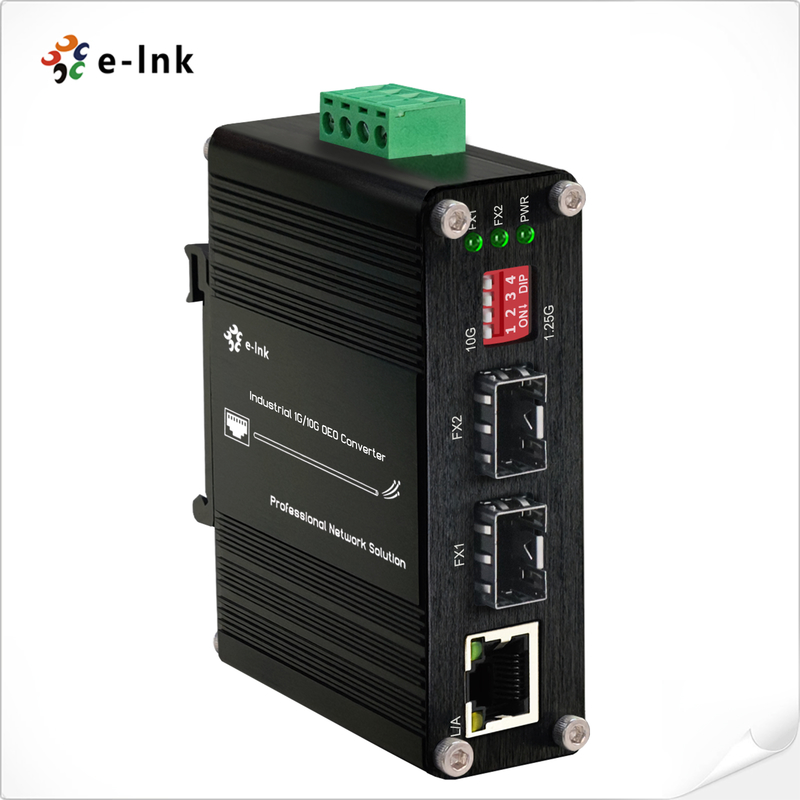

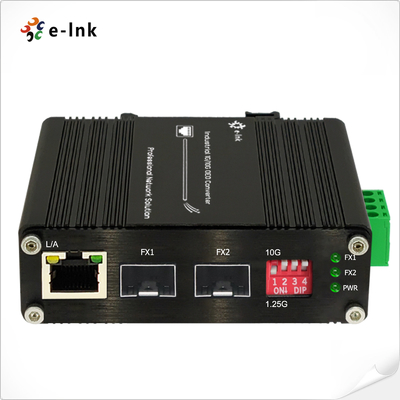

ตัวแปลง OEO SFP+ เป็น SFP+ 1G/10G สำหรับใช้งานในอุตสาหกรรม (3R Repeater) พร้อมฟังก์ชันตัวแปลงสื่อสาร Ethernet 1G
สำหรับใช้งานในอุตสาหกรรมภาพรวมตัวแปลง OEO
ชุด ETH-IMC2402-OEO คือ ตัวแปลง optical-electrical-optical (OEO) 10G สำหรับใช้งานในอุตสาหกรรม
ที่ออกแบบมาเพื่อขยายเครือข่ายใยแก้วนำแสงในสภาพแวดล้อมที่สมบุกสมบัน ทำงานได้อย่างน่าเชื่อถือใน
อุณหภูมิที่สูงถึง -40°C ถึง 80°C อุปกรณ์นี้ทำงานเป็นตัวแปลงสื่อสารประสิทธิภาพสูง
ตัวทำซ้ำ หรือตัวสร้างสัญญาณใหม่สำหรับการส่งข้อมูลระยะไกล สูงสุด 120 กม. อุปกรณ์อเนกประสงค์นี้รองรับ
โปรโตคอล 10G หลายรายการ รวมถึง 10G Ethernet SDH/SONET STM-64/OC-192 และ 10G Fiber Channel
ทำให้เหมาะสำหรับโครงสร้างพื้นฐานเครือข่ายใน แอปพลิเคชัน SAN, LAN และ MAN ETH-IMC2402-OEO
มี การแปลงความยาวคลื่นแสงที่ยืดหยุ่น (1310 nm, 1550 nm, CWDM และ DWDM)
และมี ทั้ง การแปลงสื่อสารแบบไฟเบอร์ต่อไฟเบอร์และไฟเบอร์ต่อทองแดง (1 Gbps)
นอกจากนี้ยังมีฟังก์ชัน loopback สำหรับการวินิจฉัยขั้นสูง ออกแบบมาสำหรับโครงสร้างพื้นฐานที่สำคัญใน
ศูนย์ข้อมูล ห้องโทรคมนาคม และการตั้งค่าทางอุตสาหกรรม ETH-IMC2402-OEO ช่วยให้มั่นใจได้ถึงการส่งข้อมูลระยะไกลที่เสถียร
ภายใต้สภาวะที่ต้องการ
คุณสมบัติของตัวแปลง OEO สำหรับใช้งานในอุตสาหกรรม
► การขนส่งแบบโปร่งใส พร้อมความล่าช้าต่ำเป็นพิเศษสำหรับการถ่ายโอนข้อมูลที่ราบรื่น
► ฟังก์ชัน 3R (การสร้างใหม่, การปรับรูปร่าง, การปรับเวลา) เพื่อเพิ่มประสิทธิภาพสัญญาณที่เชื่อถือได้
► Hot-pluggable พร้อมจอแสดงผล LED เต็มรูปแบบเพื่อการติดตั้งและการตรวจสอบที่ง่ายดาย
► รองรับความยาวคลื่น DWDM/CWDM ที่กำหนดโดย ITU พร้อมฟังก์ชัน DDM (การตรวจสอบการวินิจฉัยแบบดิจิทัล) ในตัว
► Loop-back และ Jumbo Frame รองรับการกำหนดค่าเครือข่ายที่ยืดหยุ่น
► สวิตช์ DIP เพื่อการเลือกอัตราข้อมูลไฟเบอร์ 1.25G และ 10G ได้อย่างง่ายดาย
► การทำงานที่หลากหลาย เป็นตัวแปลงสื่อสาร Ethernet 1G เมื่อใช้กับ Ethernet
► เคสอะลูมิเนียม IP40 ที่ทนทาน เพื่อการป้องกันในสภาพแวดล้อมทางอุตสาหกรรม
► ตัวเลือกการติดตั้งที่ยืดหยุ่น: การติดตั้งแบบ DIN-Rail หรือ Wall-Mount
► ช่วงอุณหภูมิในการทำงาน: -40°C ถึง 80°C (-40°F ถึง 176°F) สำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง
สำหรับใช้งานในอุตสาหกรรม ตัวแปลง OEO ดัชนีทางเทคนิค
ข้อมูลประสิทธิภาพ |
ดัชนีทางเทคนิค |
|||
ฟังก์ชันอุปกรณ์ |
3R Repeater |
|||
ความเร็วในการส่ง |
10G: 8.5Gb/s-11.7Gb/s |
|||
โปรโตคอล |
8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN พร้อมการเข้ารหัส FEC 255/237 (11.09Gbps) 10G Fiber Channel (11.32Gbps) 10G POS |
|||
ประเภทอินเทอร์เฟซ |
SFP+ ถึง SFP+ |
|||
ระยะทางการส่ง |
โมดูล SFP+: สูงสุด 80 กม. |
|||
แพ็กเก็ตสูงสุด อัตราการส่งต่อ |
14,880,950/S |
|||
อุณหภูมิในการทำงาน |
-40°C ถึง 80°C (-40°F ถึง 176°F) |
|||
อุณหภูมิในการจัดเก็บ |
-40°C ถึง 85°C (-40°F ถึง 185°F) |
|||
ความชื้นสัมพัทธ์ |
5% ถึง 95% ไม่มีการควบแน่น |
|||
MTBF |
> 200,000 ชม. |
|||
Ethernet Media Converter ข้อมูลจำเพาะ |
||||
Standards |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x การควบคุมการไหลแบบ Full-duplex |
|||
โหมดการทำงาน |
10/100/1000BASE-T ถึง 1000BASE-SX/LX |
|||
ประเภทพอร์ต |
SFP ถึง RJ45 |
|||
สายเคเบิลเครือข่าย |
Twisted-pair สายไฟเบอร์ออปติก |
|||
ไฟฟ้าและกลไก |
||||
กำลังไฟเข้า |
12~48VDC, ไฟสำรอง (ขั้วต่อ 6 พิน) |
|||
การใช้พลังงาน |
8W สูงสุด |
|||
การป้องกัน |
||||
การโอเวอร์โหลดของกำลังไฟเข้า |
รีเซ็ตอัตโนมัติ |
|||
ขั้วย้อนกลับ |
มีอยู่ |
|||
DIP Switch |
||||
สวิตช์ DIP 4 หลัก function |
DIP |
ฟังก์ชัน |
การตั้งค่า |
|
SW 1 |
1.25G/10G |
เปิด - 1.25~8.5G |
ปิด - 10.3G หรือ 14.025G |
|
SW 2 |
สงวนไว้ |
เปิด - สงวนไว้ |
ปิด - สงวนไว้ |
|
SW 3 |
สงวนไว้ |
เปิด - สงวนไว้ |
ปิด - สงวนไว้ |
|
SW 4 |
สงวนไว้ |
เปิด - สงวนไว้ |
ปิด - สงวนไว้ |
|
ไฟ LED: |
||||
PWR |
สถานะพลังงาน |
|||
FX1 |
พอร์ต SFP-1 |
|||
FX2 |
พอร์ต SFP-2 |
|||
L/A |
TP LINK/ACT |
|||
ขนาด (กว้างxลึกxสูง) |
95 x 70 x 30 มม. |
|||
น้ำหนัก |
0.25กก. |
|||
ตัวเรือน |
อะลูมิเนียม เคส |
|||
ตัวเลือกการติดตั้ง: |
การติดตั้งแบบ DIN-Rail |
|||
การอนุมัติตามกฎข้อบังคับ |
||||
ISO9001, CE, RoHS, FCC |
||||
EN55022:2010+AC: 2011, Class A |
||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
EN 61000-3-3: 2013 |
||||
EN55024:2010 |
||||
IEC 61000-4-2: 2008 (ESD) |
||||
IEC 61000-4-3: 2010 (RS) |
||||
IEC 61000-4-4: 2012 (EFT) |
||||
IEC 61000-4-5: 2014 (Surge) |
||||
IEC 61000-4-6: 2013 (CS) |
||||
IEC 61000-4-8: 2009 (PFMF) |
ข้อมูลการสั่งซื้อตัวแปลง OEO สำหรับใช้งานในอุตสาหกรรม
รุ่น |
คำอธิบาย |
ETH-IMC2402-OEO |
ตัวแปลง OEO SFP+ เป็น SFP+ 1G/10G สำหรับใช้งานในอุตสาหกรรม (3R Repeater) พร้อม 1G ฟังก์ชันตัวแปลงสื่อสาร Ethernet |
ตัวเลือก SFP |
► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา |
► โมดูล SFP จะต้องซื้อแยกต่างหาก |
|
ตัวเลือกการติดตั้ง |
► ติดตั้งขายึด DIN-Rail เริ่มต้น |
ตัวเลือกพลังงาน |
► แหล่งจ่ายไฟ DIN-Rail เปิดสายไฟสำหรับขั้วต่อ |
► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก |
แอปพลิเคชันตัวแปลง OEO สำหรับใช้งานในอุตสาหกรรม
แอปพลิเคชัน 1(ตัวแปลง 1G/10G OEO):
แอปพลิเคชัน 2 (ฟังก์ชันเป็นตัวแปลงสื่อสาร Fiber-to-Copper):
นโยบายหลังการขายและการรับประกัน
ประกอบด้วย บริการลูกค้าออนไลน์ และ บริการลูกค้าทางโทรศัพท์ ให้บริการ การให้คำปรึกษาผลิตภัณฑ์,
การสนับสนุนด้านเทคนิคระยะไกล, บริการบำรุงรักษาและการยอมรับ.
นโยบายการบริการ: เปลี่ยนสินค้าภายในสามเดือนและการรับประกันสามปี
การเปลี่ยน: ภายในสามเดือนหลังจากซื้อผลิตภัณฑ์ชุดหนึ่ง หลังจากทดสอบความล้มเหลวของผลิตภัณฑ์
โดยช่างเทคนิคและความเสียหายที่มนุษย์สร้างขึ้นซึ่งเกิดจากภัยพิบัติทางธรรมชาติ ผู้ซื้อสามารถ
ไปที่จุดซื้อเพื่อเปลี่ยนผลิตภัณฑ์ประเภทเดียวกัน หรือผลิตภัณฑ์ที่มีประสิทธิภาพเทียบเท่ากัน
หากไม่มีปัญหาในการทดสอบผลิตภัณฑ์ ตัวอย่างเดิมจะถูกส่งคืน
การรับประกัน: ความเสียหายที่มนุษย์สร้างขึ้นซึ่งเกิดจากภัยพิบัติทางธรรมชาติ ระยะเวลาการรับประกันฟรีของบริษัทของเราคือ 1 ปี
[สถานการณ์ต่อไปนี้ไม่อยู่ในขอบเขตของการเปลี่ยนและการบำรุงรักษาฟรี]
1. ความเสียหายที่เกิดจากการใช้งานและการบำรุงรักษาที่ไม่เป็นไปตามคำแนะนำในคู่มือผลิตภัณฑ์
2. ความเสียหายที่เกิดจากปัจจัยของมนุษย์ เช่น การป้อนแรงดันไฟฟ้าที่ไม่เหมาะสม การรับน้ำ และการแตกหัก
3. ความเสียหายต่อผลิตภัณฑ์ที่เกิดจากภัยพิบัติทางธรรมชาติ เช่น ฟ้าผ่า แผ่นดินไหว ไฟไหม้ ฯลฯ
3. การเปลี่ยนแปลงการตั้งค่าหรือการซ่อมแซมโดยไม่ได้รับอนุญาตโดยไม่ได้รับอนุญาตจากบริษัท
4. ผลิตภัณฑ์ที่อยู่นอกขอบเขตของการบำรุงรักษาฟรี
5. ความเสียหายที่เกิดจากการขนส่ง การขนถ่ายระหว่างการซ่อมแซมที่ส่งโดยลูกค้า
6. บาร์โค้ดผลิตภัณฑ์หรือรุ่นบนบัตรรับประกันผลิตภัณฑ์ไม่สอดคล้องกับตัวผลิตภัณฑ์
7. ความล้มเหลวหรือความเสียหายที่เกิดจากปัญหาที่ไม่ใช่ผลิตภัณฑ์อื่นๆ เช่น การออกแบบ เทคโนโลยี การผลิต และคุณภาพ
