รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวคลื่น: | WDM:1310นาโนเมตร/1550นาโนเมตร | พลังงานอินพุต: | DC5V 2A |
|---|---|---|---|
| การใช้พลังงาน: | ≤6w | น้ำหนัก: | 7 กิโลกรัม |
| ขนาดมิติ: | 19” 1U แชสซี 482 x 220 x 44 มม. | อุณหภูมิการทำงาน: | -15 ° C ถึง 65 ° C (5 ° F ถึง 149 ° F) |
| เน้น: | เครื่องรับสัญญาณวีดีโอไฟเบอร์ 16 ช่อง,เครื่องแปลงไฟเบอร์ 4 ใน 1 120 กิโลเมตร,เครื่องส่งไฟเบอร์กล้อง 5MP |
||

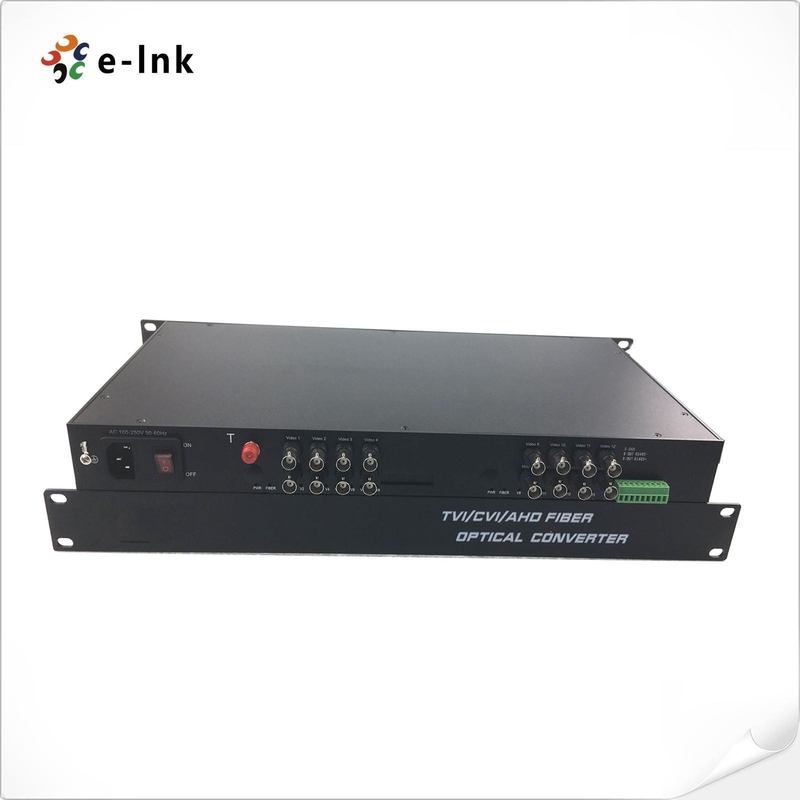

ภาพรวมตัวแปลงไฟเบอร์ HD-Video
The E-Link 16-Channel 4-in-1 Video Fibre Converter อยู่ในระดับแนวหน้าของเทคโนโลยีการส่งข้อมูลวิดีโอความหนาแน่นสูง ระบบขั้นสูงนี้แปลงสัญญาณ AHD, HD-CVI, HD-TVI หรือ CVBS แบบอะนาล็อก
เป็นสัญญาณออปติคัล ทำให้สามารถส่งข้อมูลได้ในระยะไกล
สูงสุด 120 กม. ผ่านไฟเบอร์เส้นเดียว การใช้เทคโนโลยีวิดีโอ HD ที่ไม่มีการบีบอัด สามารถส่งวิดีโอได้สิบหกช่อง
พร้อมกันในขณะที่รองรับ
ความละเอียดสูงสุด 5MP การออกแบบแบบพลักแอนด์เพลย์อย่างเต็มที่ช่วยขจัดความจำเป็นในการปรับแต่งทางอิเล็กทรอนิกส์หรือออปติคัลใดๆ และมีคุณสมบัติการตรวจสอบสถานะ LED ที่ครอบคลุม
สำหรับทุกช่อง ด้วยตัวเลือกการติดตั้งแบบสแตนด์อโลนและแบบติดตั้งบนแร็ค โซลูชันระดับองค์กรนี้
เหมาะสำหรับระบบเฝ้าระวังขนาดใหญ่ สิ่งอำนวยความสะดวกในการออกอากาศ และแอปพลิเคชันด้านความปลอดภัยที่ต้องการ
ความจุช่องวิดีโอจำนวนมาก
คุณสมบัติของตัวแปลงไฟเบอร์ HD-Video
การเข้ารหัสแบบไม่บีบอัด:
รักษาคุณภาพวิดีโอต้นฉบับโดยไม่สูญเสียการตรวจจับวิดีโออัตโนมัติ:
จดจำรูปแบบวิดีโออินพุตต่างๆ โดยอัตโนมัติหลายสัญญาณผ่านไฟเบอร์:
รองรับการส่งสัญญาณวิดีโอ AHD, HDCVI, HD-TVI หรือ CVBS พร้อมกันพร้อมข้อมูลควบคุม PTZ (RS485) ผ่านสายไฟเบอร์ออปติกเส้นเดียวความเข้ากันได้ของกล้องที่หลากหลาย:
ใช้งานได้กับกล้อง 5MP, 4MP, 3MP, 1080P และ 720Pไฟ LED:
ให้การตรวจสอบสถานะโหมดการทำงานที่ชัดเจนความน่าเชื่อถือทางอุตสาหกรรม:
ออกแบบมาเพื่อการทำงานที่เสถียรในสภาพแวดล้อมที่ต้องการการติดตั้งแบบพลักแอนด์เพลย์:
ติดตั้งง่ายโดยไม่ต้องกำหนดค่าอุณหภูมิในการทำงานที่กว้าง:
ประสิทธิภาพที่เชื่อถือได้ตั้งแต่ –15°C ถึง +65°Cดัชนีทางเทคนิคของตัวแปลงไฟเบอร์ HD-Video
ไฟเบอร์ออปติก
|
ความยาวคลื่น |
||
|
WDM:1310nm/1550nm |
กำลังขับ |
|
|
-8~3dBm |
ไฟเบอร์ออปติก |
|
|
50/125u มัลติโหมด |
,การสนับสนุนด้านเทคนิคระยะไกล,การสนับสนุนด้านเทคนิคระยะไกลความไว Rx |
|
|
-26dBm |
ขั้วต่อออปติคัล |
|
|
FC (ค่าเริ่มต้น), ST หรือ SC (อุปกรณ์เสริม) |
ระยะการส่งข้อมูล |
|
|
0~550M (MM) / 0~80KM (SM) (ระยะทางเริ่มต้นคือ 20Km) |
วิดีโอ |
|
|
LED1, LED2, LED3, LED4 |
||
|
16 |
อิมพีแดนซ์อินพุต/เอาต์พุต |
|
|
75 โอห์ม (ไม่สมดุล) |
แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอมาตรฐาน |
|
|
|
แบนด์วิดท์วิดีโอ |
|
|
50MHz |
แบนด์วิดท์การสุ่มตัวอย่าง |
|
|
8 บิต |
ความถี่ในการสุ่มตัวอย่าง |
|
|
108MHz |
อัตราส่วนสัญญาณต่อสัญญาณรบกวน |
|
|
>67dB |
เวลาขึ้นและลง |
|
|
<0.8ns |
Jitter โดยธรรมชาติของสัญญาณออปติคัล |
|
|
<0.2 UI |
Differential Gain |
|
|
< |
±1Differential Phase |
|
|
< |
±100,000 ชม.ขั้วต่อ |
|
|
3pins Terminal Blocks |
รองรับวิดีโอ |
|
|
กล้อง 5MP 4MP 3MP 1080P 720P |
), 20 กม., ไฟเบอร์โหมดเดี่ยว, FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับ 1 เครื่อง ใช้เป็นคู่ |
|
|
โปรโตคอล |
||
|
ค่าเริ่มต้น: RS485 |
(RS232/RS422 อุปกรณ์เสริม) จำนวนช่อง |
|
|
1 |
00,000 ชม. |
|
|
3pins Terminal Blocks |
อัตราข้อมูล |
|
|
0-200Kbps |
ทิศทาง |
|
|
ค่าเริ่มต้น: Simplex จาก Rx ถึง Tx (BIDI duplex อุปกรณ์เสริม) |
สิ่งแวดล้อม |
|
|
อุณหภูมิในการทำงาน: |
||
|
- |
15°C ถึง 65°C (5°F ถึง 149°F)อุณหภูมิในการจัดเก็บ: |
|
|
-40°C ถึง 85°C (-40°F ถึง 185°F) |
ความชื้นสัมพัทธ์: |
|
|
5% ถึง 95% ไม่มีการควบแน่น |
MTBF |
|
|
> |
100,000 ชม.ไฟฟ้าและกลไก |
|
|
กำลังไฟเข้า: |
||
|
DC5V 2A |
การใช้พลังงาน: |
|
|
≤ |
6Wไฟ LED: |
|
|
ไฟเบอร์ |
||
|
สถานะ |
สถานะ วิดีโอ |
|
|
LED1, LED2, LED3, LED4 |
ข้อมูล |
|
|
สถานะข้อมูล |
PWR |
|
|
สถานะพลังงาน |
ขนาด(กxยxส): |
|
|
19 |
”แชสซี 1U 482 x 44x 44มม. น้ำหนัก: |
|
|
7 |
กก.ตัวเรือน: |
|
|
เคสโลหะ |
ตัวเลือกการติดตั้ง: |
|
|
ติดผนัง |
/ติดตั้งบนแร็คการอนุมัติตามกฎข้อบังคับ |
|
|
ISO9001 |
||
|
CE, RoHS และ FCC |
||
|
ข้อมูลการสั่งซื้อตัวแปลงไฟเบอร์ HD-Video |
||
รุ่น
|
รายละเอียด |
LNK-5MP-16V-20 |
|
วิดีโอ 16-Ch HD-AHD/CVI/TVI/CVBS ( |
กล้อง 5MP 4MP 3MP 1080P 720P ), 20 กม., ไฟเบอร์โหมดเดี่ยว, FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับ 1 เครื่อง ใช้เป็นคู่LNK-5MP-16V-20R |
|
วิดีโอ 16-Ch HD-AHD/CVI/TVI/CVBS ( |
กล้อง 5MP 4MP 3MP 1080P 720P ) + 1-Ch Backward Data RS485 (สำหรับกล้อง PTZ), 20 กม., ไฟเบอร์โหมดเดี่ยว, FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับ 1 เครื่อง ใช้เป็นคู่แอปพลิเคชันตัวแปลงไฟเบอร์ HD-Video |
นโยบายหลังการขายและการรับประกัน
ประกอบด้วย
บริการลูกค้าออนไลน์ และ บริการลูกค้าทางโทรศัพท์, ให้ การให้คำปรึกษาผลิตภัณฑ์,การสนับสนุนด้านเทคนิคระยะไกล
, บริการบำรุงรักษาและการยอมรับ.นโยบายการบริการ
: เปลี่ยนสินค้าภายในสามเดือนและการรับประกันสามปีการเปลี่ยน
: ภายในสามเดือนหลังจากซื้อผลิตภัณฑ์ชุดหนึ่ง หลังจากทดสอบความล้มเหลวของผลิตภัณฑ์โดยช่างเทคนิคและความเสียหายที่มนุษย์สร้างขึ้นซึ่งเกิดจากภัยพิบัติทางธรรมชาติ ผู้ซื้อสามารถ
ไปที่จุดซื้อเพื่อเปลี่ยนผลิตภัณฑ์ประเภทเดียวกัน หรือผลิตภัณฑ์ที่มีประสิทธิภาพเทียบเท่า
หากไม่มีปัญหาในการทดสอบผลิตภัณฑ์ จะส่งคืนตัวอย่างเดิม
การรับประกัน
: ความเสียหายที่มนุษย์สร้างขึ้นซึ่งเกิดจากภัยพิบัติทางธรรมชาติ ระยะเวลาการรับประกันฟรีของบริษัทของเราคือ 1 ปี[สถานการณ์ต่อไปนี้ไม่อยู่ในขอบเขตของการเปลี่ยนและการบำรุงรักษาฟรี]
1. ความเสียหายที่เกิดจากการใช้งานและการบำรุงรักษาที่ไม่เป็นไปตามคำแนะนำในคู่มือผลิตภัณฑ์
2. ความเสียหายที่เกิดจากปัจจัยของมนุษย์ เช่น การป้อนแรงดันไฟฟ้าที่ไม่เหมาะสม การรับน้ำ และการแตกหัก
3. ความเสียหายต่อผลิตภัณฑ์ที่เกิดจากภัยพิบัติทางธรรมชาติ เช่น ฟ้าผ่า แผ่นดินไหว ไฟไหม้ ฯลฯ
3. การเปลี่ยนแปลงการตั้งค่าโดยธรรมชาติหรือการซ่อมแซมโดยไม่ได้รับอนุญาตจากบริษัท
4. ผลิตภัณฑ์ที่อยู่นอกขอบเขตการบำรุงรักษาฟรี
5. ความเสียหายที่เกิดจากการขนส่ง การขนถ่ายระหว่างการซ่อมแซมที่ส่งโดยลูกค้า
6. บาร์โค้ดผลิตภัณฑ์หรือรุ่นบนใบรับประกันสินค้าไม่สอดคล้องกับตัวผลิตภัณฑ์
7. ความล้มเหลวหรือความเสียหายที่เกิดจากปัญหาที่ไม่ใช่ผลิตภัณฑ์อื่นๆ เช่น การออกแบบ เทคโนโลยี การผลิต และคุณภาพ
