รายละเอียดสินค้า:
การชำระเงิน:
|
แบบอย่าง: | LNK-INJ301-M12 | พอร์ตอีเธอร์เน็ต: | 1x Data + Power Out (M12 8-PIN A-Coding), 1x Data in (M12 8-PIN A-Coding) |
---|---|---|---|
มาตรฐานโป: | IEEE802.3AF/AT, EN50155 เป็นไปตามมาตรฐาน | แรงดันไฟฟ้าอินพุต: | 12 ~ 48VDC ผ่าน 5-pin M12 A-Coding |

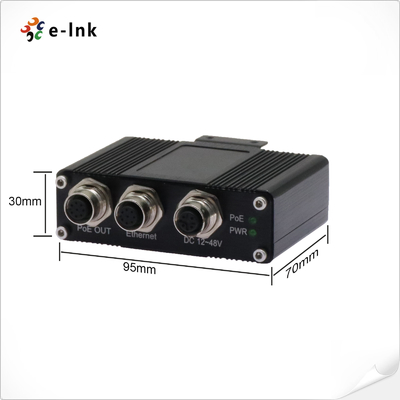

อุณหภูมิการทำงาน: | -40 ° C ถึง 80 ° C; ที่เก็บ: -40 ° C ถึง 85 ° C | ขนาดและน้ำหนัก: | 95 × 70 × 30 มม. 0.25 กิโลกรัม |
เน้น: | ตัวฉีด PoE สำหรับอุตสาหกรรม EN50155,กิกะบิต PoE injector ขั้วต่อ M12,DIN-rail PoE injector 30W |

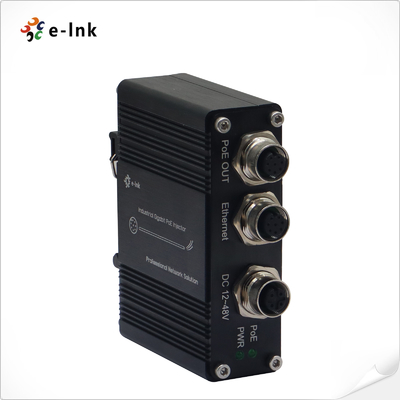

EN50155 อุตสาหกรรม 1-Port Gigabit PoE Injector 30W M12 เครื่องเชื่อม DIN-Rail
ภาพรวม
LNK-INJ301-M12 เป็นเครื่องฉีด PoE Gigabit PoE อุตสาหกรรมที่ได้รับการรับรอง EN50155
แผนงานรถยนต์ และรถไฟฟ้า
การทํางานที่น่าเชื่อถือในสภาพที่ยากลําบากด้วยการสั่นสะเทือน การกระแทกและอุณหภูมิที่สูงสุด
(-40 °C ถึง 80 °C) พร้อมเครื่องเชื่อม M12 การตรวจจับ PoE ที่ฉลาด
DIN-Rail / การสนับสนุนติดผนัง, เครื่องฉีดนี้รับประกันความมั่นคง, พลังงานที่มีประสิทธิภาพสูง
และการส่งข้อมูลสําหรับอุปกรณ์เครือข่ายระดับอุตสาหกรรม
ลักษณะ
EN50155 รับรอง: สอดคล้องกับสภาพแวดล้อมอุตสาหกรรมทางรถไฟและรถยนต์
PoE + พลังงานสูง: 30W ต่อพอร์ตด้วย IEEE802.3af/ที่สอดคล้อง
เครื่องเชื่อม M12 ที่แข็งแกร่ง รับประกันการเชื่อมต่อที่ปลอดภัยและทนต่อการสั่น
การสนับสนุนข้อมูล Gigabit: 10/100/1000Base-TX, เต็ม/ครึ่ง duplex, ต่อไป/กรอง 1.488Mpps
ความน่าเชื่อถือต่อสิ่งแวดล้อม: อุณหภูมิการทํางาน -40 °C ถึง 80 °C, กล่องอลูมิเนียม IP40
การติดตั้งแบบยืดหยุ่น: DIN-Rail หรือติดตั้งผนัง
การป้องกัน PoE แบบฉลาด: ค้นพบอุปกรณ์ PoE ที่ใช้ได้ก่อนเปิด
ไลด์วินิจฉัย: การแสดงพลังงานที่ชัดเจนและสถานะ PoE
อัตราการแสดงผลทางเทคนิค
มาตรฐาน: |
IEEE802.3af พลังงานผ่าน Ethernet |
IEEE802.3at พลังงานผ่าน Ethernet |
|
ประเภทการประมวลผล: |
ไปข้างหน้า |
ครึ่งดับเพล็กซ์ ครบดับเพล็กซ์ |
|
อัตราการกรองหน้า: |
1,488,000pps (1000Mbps) |
การเชื่อมต่อสายไฟ: |
10/100/1000Base-T |
เครื่องเชื่อม |
2x เครื่องเชื่อม M12 (สัญลักษณ์ M12 A-coding หญิง 8 ปิน) |
สังคม |
|
อุณหภูมิการทํางาน |
-40°C ถึง 80°C (-40°F ถึง 176°F) |
อุณหภูมิการเก็บรักษา: |
-40°C ถึง 85°C (-40°F ถึง 185°F) |
ความชื้นสัมพัทธ์: |
5% ถึง 95% ไม่หมัก |
MTBF: |
>200,000 ชั่วโมง |
เครื่องไฟฟ้าและเครื่องกล |
|
พลังการเข้า: |
12~48VDC บน 5 ปินหญิง M12 A-Coding |
การบริโภคพลังงาน |
ขนาดสูงสุด 36W |
PoE (Power over Ethernet) |
|
มาตรฐาน: |
ไออีอี 8023af/ใน |
ท่าเรือ: |
เครื่องเชื่อม M12 (8 ปินหญิง M12 A-coding) |
พลังงานต่อท่าเรือ: |
30W สูงสุด |
ตัวชี้วัด LED |
|
พลังงาน |
สถานะพลังงาน |
PoE: |
สถานะ PoE |
ขนาด (WxDxH): |
95 x 70 x30 mm |
น้ําหนัก: |
0.25 กิโลกรัม |
กล่อง: |
อลูมิเนียมกรณี |
ตัวเลือกการติดตั้ง |
DIN-Rail / ติดผนัง |
การอนุมัติตามกฎหมาย |
|
ISO9001 |
|
ขนาดความหนา |
|
EN55022:2006+A1: 2007 ประเภท A |
|
ป้องกันแรงกระแทก: |
|
RJ45: 1KV |
|
พลังงาน: 500V |
|
ESD: 4KV/8KV |
ข้อมูลการสั่งซื้อ
รุ่น |
คําอธิบาย |
LNK-INJ301- M12 |
EN50155 อุตสาหกรรม 1 ท่า 10/100/1000M M12 PoE Injector12 ~ 48VDC ไฟฟ้าเข้า |
ตัวเลือกการติดตั้ง |
✅ ติดตั้ง DIN-Rail Bracket ตามปกติ; ติดตั้ง Wall Mount Bracket ได้ |
ตัวเลือกพลังงาน |
✅ จําหน่ายไฟฟ้าต้องซื้อแยก |
การใช้งาน
M12 การมอบหมาย Pin:
ปิน |
การมอบหมาย |
||
RJ45 |
M12 |
PoE |
อีเทอร์เน็ต |
1 |
6 |
TP0+ |
TP0+ |
2 |
4 |
TP0- |
TP0- |
3 |
5 |
TP1+ |
TP1+ |
4 |
7 |
TP2+(VCC+) |
TP2+ |
5 |
1 |
TP2- ((VCC+) |
TP2- |
6 |
8 |
TP1- |
TP1- |
7 |
2 |
TP3+(VCC-) |
TP3+ |
8 |
3 |
TP3- ((VCC-) |
TP3- |
