รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | ซีรี่ย์ LNK-IRS93 | พอร์ตไฟเบอร์: | SC Standard (ST/FC/LC เป็นตัวเลือก) |
|---|---|---|---|
| ระยะไฟเบอร์: | 50/125 mmf: 2 กม., 62.5/125 mmf: 5 กม., 9/125 SMF: 20/40/60/80 กม. | แหล่งจ่ายไฟ: | 12 ~ 48VDC, <5W การบริโภค |
| ขนาดและน้ำหนัก: | 95 × 70 × 29 มม., 0.25 กิโลกรัม | การติดตั้ง: | Din-Rail & Wall-Mount, IP40 ที่อยู่อาศัย |
| เน้น: | โมเด็มไฟเบอร์ RS232 สำหรับอุตสาหกรรม,โมเด็มราง DIN RS485,ตัวแปลง Serial เป็นไฟเบอร์ 80 กม. |
||

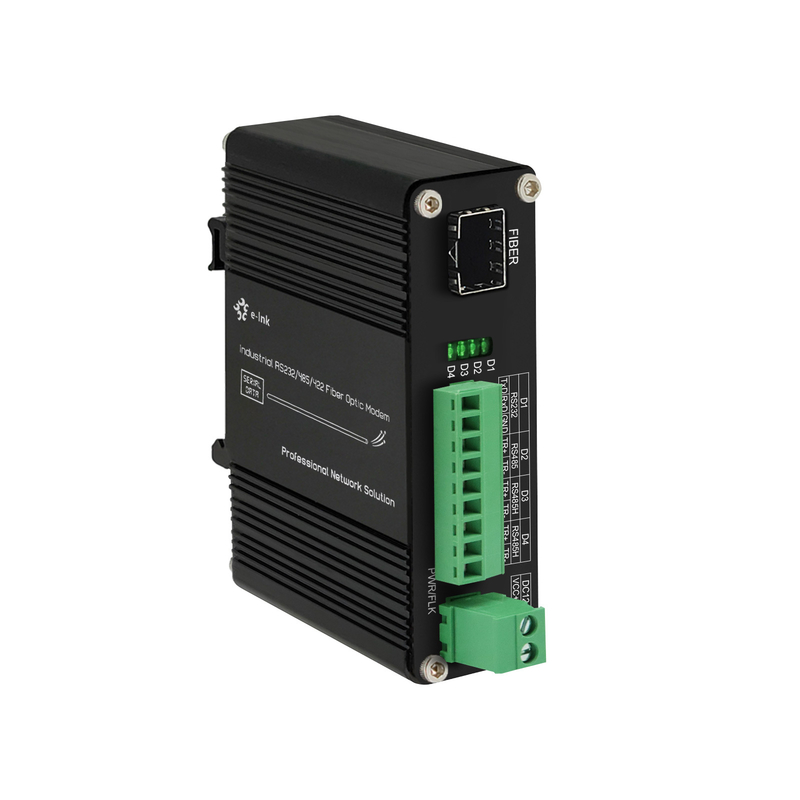

โมเด็มไฟเบอร์อุตสาหกรรม RS232/RS485/RS422 ระยะทางสูงสุด 80 กม. ติดตั้งบนราง DIN
ภาพรวม
LNK-IRS93 Series เป็นตัวแปลงสัญญาณอนุกรมเป็นไฟเบอร์เกรดอุตสาหกรรมที่รองรับ RS232,
RS485 และโปรโตคอล RS422 ขยายการสื่อสารแบบอนุกรมได้ไกลถึง 2 กม. บนมัลติโหมด
ไฟเบอร์ หรือ 80 กม. บนไฟเบอร์โหมดเดี่ยว เพื่อให้มั่นใจได้ถึงการส่งข้อมูลที่เชื่อถือได้ ปราศจากการรบกวนใน
สภาพแวดล้อม อุตสาหกรรมที่รุนแรง เหมาะอย่างยิ่งสำหรับการควบคุมกระบวนการ ไฟส่องสว่างบนเวที (DMX512) และการจราจร
ระบบ ให้การทำงานแบบ plug-and-play พร้อมรองรับการสลับเปลี่ยนได้ทันที และมีระบบป้องกัน
ไฟกระชาก/ESD ในตัว
คุณสมบัติ
รองรับ Serial อเนกประสงค์: RS232, RS485, RS422, โปร่งใสอย่างสมบูรณ์
การส่งผ่านไฟเบอร์ระยะไกล: สูงสุด 80 กม. บน SMF, 2–5 กม. บน MMF
ความเร็วสูงและปรับได้: สูงสุด 2 Mbps, อัตราบอดอัตโนมัติ, ไม่ต้องกำหนดค่า
พร้อมสำหรับไฟส่องสว่างบนเวที: รองรับการสื่อสาร DMX512 ความเร็วสูง
การออกแบบที่ทนทาน: DIN-Rail และติดตั้งบนผนัง, การทำงาน -40°C ถึง +75°C
การป้องกันที่เชื่อถือได้: 15kV ESD, การป้องกันไฟกระชาก 1500W/วินาที
การวินิจฉัย: ไฟ LED แสดงสถานะเพื่อการตรวจสอบที่ง่ายดาย
ดัชนีทางเทคนิค
|
รุ่น |
LNK-IRS93 Series |
|
ขั้วต่อไฟเบอร์ |
มาตรฐาน SC, ST/FC/LC เป็นตัวเลือก |
|
ระยะทางไฟเบอร์ |
50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
|
อินเทอร์เฟซแบบอนุกรม |
ขั้วต่ออุตสาหกรรม |
|
พอร์ตสัญญาณ |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H สามารถจัดกลุ่มเป็น 1Ch High Speed RS422 |
|
|
EIA /TIA RS232/485/422 |
|
ระยะทางอนุกรม |
RS232: 15 เมตร, RS485/422: 1000 เมตร |
|
อัตรา |
สูงสุด 2Mbps |
|
RS-232 |
TXD, RXD, GND - สองทิศทาง |
|
RS-485 |
D+, D-, GND - สองทิศทาง |
|
แหล่งจ่ายไฟ |
DC12~48V |
|
อัตรากำลังไฟ |
<5W |
|
การป้องกันไฟฟ้าสถิต |
การป้องกันการปล่อยประจุไฟฟ้าสถิต (ESD) 15KV |
|
การป้องกันไฟกระชาก |
การป้องกันไฟกระชาก 1500W/วินาที |
|
อุณหภูมิในการทำงาน |
-25°C ถึง +75°C |
|
อุณหภูมิในการจัดเก็บ |
-40°C ถึง +85°C |
|
ความชื้นในการจัดเก็บ |
5%~90% ไม่ควบแน่น |
|
ขนาด |
95(L)*70(W)*29(H) มม. |
|
น้ำหนัก |
0.25 กก./ชิ้น |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คำอธิบาย |
|
LNK-IRS93-SFP |
อุตสาหกรรม Serial RS232/RS485/RS422 พร้อมพอร์ต SFP |
|
LNK-IRS93-SCMM |
อุตสาหกรรม Serial RS232/RS485/RS422, SC MM 850nm, 550m |
|
LNK-IRS93-SC20 |
อุตสาหกรรม Serial RS232/RS485/RS422, SC SM 1310nm, 20km |
|
ตัวเลือกการติดตั้ง |
► ติดตั้งขายึด DIN-Rail ตามค่าเริ่มต้น รวมขายึดติดผนัง |
|
ตัวเลือกพลังงาน |
► ต้องซื้อแหล่งจ่ายไฟแยกต่างหาก |

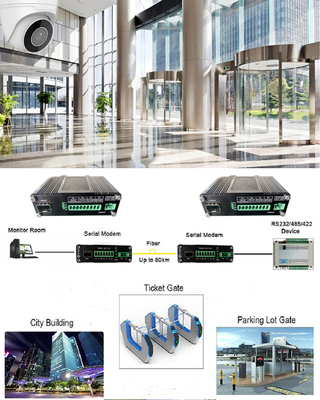

แอปพลิเคชัน
ผู้ติดต่อ: Swan Chen
โทร: 166 7542 9687
แฟกซ์: 86-755-8312-8674
