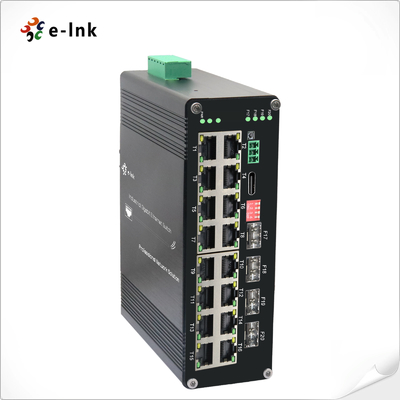

อุตสาหกรรม L2 + 16-Port 10/100/1000T 802.3at PoE + 4 SFP การจัดการสวิตช์

อีเธอร์เน็ต

มาตรฐาน:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Spanning Tree

ส่งต่อ&กรองing อัตรา:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

หน่วยความจำบัฟเฟอร์แพ็กเก็ต:

12M บิต

ประเภทการประมวลผล:

Store-and-Forward

แบนด์วิดท์แบ็คเพลน

110Gbps

ความยาวแพ็กเก็ตสูงสุด:

เฟรม Jumbo 10K Bytes

ขนาดตารางที่อยู่:

8K ที่อยู่ MAC

อินเทอร์เฟซ

ตัวเชื่อมต่อ:

16 x RJ45

RS485:

1 x RS485 (อุปกรณ์เสริม)

พอร์ตออปติคัล:

4 x 1000Base-X SFP

USB-C:

1 x USB-C (สำหรับการจัดการ)

อินเทอร์เฟซอนุกรม RS485 (อุปกรณ์เสริม)

อินเทอร์เฟซทางกายภาพ

ขั้วต่อสกรู 3 พินมาตรฐานอุตสาหกรรม

ประเภทข้อมูล

1Ch RS485 Bi-Direction

สัญญาณ RS-485

Data+, Data-, GND

ระยะห่างสายพอร์ตอนุกรม (ทองแดง)

1000 เมตร

อัตราบอด

0 ~ 800kbps

PoE (Power over Ethernet)

มาตรฐาน:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

ตัวเลือก SFPort:

RJ45

การกำหนดพินพลังงาน

4/5(+), 7/8(-)

งบประมาณ PoE:

สูงสุด480-วัตต์ PoE budget

สิ่งแวดล้อมอุณหภูมิในการทำงาน:

-40°C ถึง 80°C (-40°F ถึง 176°F)

อุณหภูมิในการจัดเก็บ:

-40°C ถึง 85°C (-40°F ถึง 185°F)

ความชื้นสัมพัทธ์:

5% ถึง 95% ไม่มีการควบแน่น

MTBF

> 200,000 ชม.

ไฟฟ้าและกลไก

กำลังไฟเข้า:

48

0W) VDC,คุณสมบัติ Layer 2+ ขั้นสูง การใช้พลังงาน:

8

W สูงสุด(PoE ในการใช้งาน<480W) การป้องกัน:

การโอเวอร์โหลดอินพุตพลังงาน:

รีเซ็ตอัตโนมัติ

ขั้วย้อนกลับ:

มีอยู่

DI

P Switchสวิตช์ DIP 4 หลัก

ฟังก์ชันDIPฟังก์ชัน

การตั้งค่า

SW 1

VLAN

เปิด - เปิดใช้งาน

,

ไฟ LED แสดงสถานะ:

PWR:

เปิด - เปิดใช้งาน

ปิด - ปิดใช้งาน

ไฟ LED แสดงสถานะ:

PWR:

เปิด - เปิดใช้งาน

ปิด - ปิดใช้งาน

ไฟ LED แสดงสถานะ:

PWR:

เปิด - เปิดใช้งาน

ปิด - ปิดใช้งาน

ไฟ LED แสดงสถานะ:

PWR:

สถานะพลังงาน

อีเธอร์เน็ต (ต่อพอร์ต):

ลิงก์/กิจกรรม

PoE

:

สถานะ PoEขนาด (กxยxส):

:

พอร์ต Gigabit SFP: F17~F20ขนาด (กxยxส):

155

x

115 มม.85 มม.น้ำหนัก: 1.2

กก.

ตัวเครื่อง:อะลูมิเนียม

เคส

ตัวเลือกการติดตั้ง: ติดตั้งแบบ DIN-Rail

คุณสมบัติซอฟต์แวร์

โปรโตคอลความซ้ำซ้อน

รองรับ STP/RSTP/MSTP/ERPSv2, Link Aggregation

รองรับมัลติคาสต์

รองรับ IGMP Snooping V1/V2/V3

,

รองรับ GMRP, GVMP,802.1Qคุณสมบัติ Layer 2+ ขั้นสูงรองรับ IEEE 802.1Q 4K VLAN

,

รองรับ QINQ, Double VLAN,คุณสมบัติ Layer 2+ ขั้นสูงSNTP

QOS

การเปลี่ยนเส้นทางตามโฟลว์

การจำกัดอัตราตามโฟลว์

การกรองแพ็กเก็ตตามโฟลว์

8*คิวเอาต์พุตของแต่ละพอร์ต 802.1p/DSCP การแมปลำดับความสำคัญ
Diff-Serv QoS, การทำเครื่องหมาย/ข้อสังเกตลำดับความสำคัญ
อัลกอริธึมการจัดตารางคิว (SP, WRR, SP+WRR)
ACL
การออก ACL ตามพอร์ต

ACL ตามพอร์ตและ VLAN

การกรองแพ็กเก็ต L2 ถึง L4, การจับคู่ข้อความ 80 ไบต์แรก

จัดเตรียม ACL ตาม MAC, ที่อยู่ MAC ปลายทาง, IP Source, IP ปลายทาง, ประเภทโปรโตคอล IP, พอร์ต TCP/UDP, ช่วงพอร์ต TCP/UDP และ VLAN เป็นต้น
P
o

ตัวเลือก SFPขีดจำกัดพลังงานรวมของการจ่ายไฟ PoEการจัดสรรพลังงานเอาต์พุต PoE

การกำหนดค่าลำดับความสำคัญเอาต์พุต PoE

สถานะการทำงานของ PoE
การจัดตารางการทำงานของ PoE
การบำรุงรักษาการวินิจฉัย
รองรับการมิเรอร์พอร์ต, Syslog, Ping

ฟังก์ชันการจัดการ

รองรับ CLI, WEB, SNMPv1/v2/v3, เซิร์ฟเวอร์ Telnet สำหรับการจัดการ, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT

การจัดการการเตือนภัย

รองรับเอาต์พุตการเตือนภัยรีเลย์ 1 ทาง, RMON, TRAP

ความปลอดภัย

การป้องกัน Broadcast Storm, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

รองรับ DHCP Snooping, Option 82

,

การเข้าถึงความปลอดภัย 802.1X,คุณสมบัติ Layer 2+ ขั้นสูงรองรับ DDOS
,
การกรอง/การผูก MAC ตามพอร์ต, หลุมดำ MAC, การป้องกันแหล่งที่มาของ IP, การจำกัดความเร็วข้อความ ARPคุณสมบัติ Layer 2+ ขั้นสูงการจัดการ IPv4/IPv6

เส้นทางคงที่

การอนุมัติตามกฎข้อบังคับ

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

ข้อมูลการสั่งซื้อ

รุ่น

ETH-DIMC2416M

P

สวิตช์อีเธอร์เน็ตแบบจัดการ Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFPตัวเลือก SFP

► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา

► โมดูล SFP จะต้องซื้อแยกต่างหาก

ตัวเลือกการติดตั้ง

► ติดตั้ง DIN-Rail Bracket เริ่มต้น

ตัวเลือกพลังงาน

► แหล่งจ่ายไฟ DIN-Rail เปิดสายไฟสำหรับบล็อกขั้วต่อ

► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก
