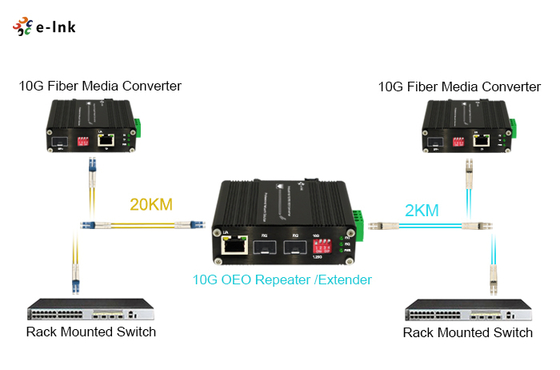

อุตสาหกรรม 1G / 10G SFP + OEO กับ 3R Repeater Ethernet Media Converter

ข้อมูลประสิทธิภาพ

ดัชนีทางเทคนิค

ฟังก์ชันอุปกรณ์

ตัวทำซ้ำ 3R

ความเร็วในการส่ง

10G: 8.5Gb/s-11.7Gb/s

โปรโตคอล

8.5G Fiber Channel

SONET OC-192, SDH STM-64 (9.95Gbps)

10G WAN (10Gbps)

10G LAN (10.31Gbps)

OTN OTU-2 (G.709) (10.70Gbps)

10G LAN พร้อมการเข้ารหัส FEC 255/237 (11.09Gbps)

10G Fiber Channel (11.32Gbps)

10G POS

ประเภทอินเทอร์เฟซ

SFP+ ถึง SFP+

ระยะทางการส่ง

โมดูล SFP+: สูงสุด 80 กม.

แพ็กเก็ตสูงสุด

อัตราการส่งต่อ

14,880,950/S

อุณหภูมิในการทำงาน

-40°C ถึง 80°C (-40°F ถึง 176°F)

อุณหภูมิในการจัดเก็บ

-40°C ถึง 85°C (-40°F ถึง 185°F)

ความชื้นสัมพัทธ์

5% ถึง 95% ไม่มีการควบแน่น

MTBF

> 200,000 ชม.

Ethernet Media Converter Specifications

Standards

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x การควบคุมการไหลแบบ Full-duplex

โหมดการทำงาน

10/100/1000BASE-T ถึง 1000BASE-SX/LX

ประเภทพอร์ต

SFP ถึงRJ45

สายเคเบิลเครือข่าย

Twisted-pair
10BASE-T: 2-pair UTP Cat. 3,4,5, สูงสุด 100m
100BASE-TX: 2-pair UTP Cat. 5, สูงสุด 100m
1000BASE-T: 4-pair STP Cat 5 สูงสุด 100m

สายไฟเบอร์ออปติก
1000BASE-SX:
50/125μm หรือ 62.5/125μm สายไฟเบอร์มัลติโหมด สูงสุด 220/550m/2km
1000BASE-LX:
9/125μm สายโหมดเดี่ยว ให้ระยะทางไกลสำหรับ 10/20/40/80/120km (แตกต่างกันไปตามโมดูล SFP)

ไฟฟ้าและกลไก

กำลังไฟเข้า

12~48VDC, ไฟสำรอง (ขั้วต่อ 6 พิน)

การใช้พลังงาน

8W สูงสุด

การป้องกัน

ไฟเข้าเกินพิกัด

รีเซ็ตอัตโนมัติ

ขั้วย้อนกลับ

ปัจจุบัน

DIP Switch

สวิตช์ DIP 4 หลักfunction

DIP

ฟังก์ชัน

การตั้งค่า

SW 1

1.25G/10G

เปิด - 1.25~8.5G

ปิด - 10.3G หรือ 14.025G

SW 2

สำรอง

เปิด - สำรอง

ปิด - สำรอง

SW 3

สำรอง

เปิด - สำรอง

ปิด - สำรอง

SW 4

สำรอง

เปิด - สำรอง

ปิด - สำรอง

ไฟ LED:

PWR

สถานะพลังงาน

FX1

พอร์ต SFP-1

FX2

พอร์ต SFP-2

L/A

TP LINK/ACT

ขนาด (กว้างxลึกxสูง)

95 x 70 x 30 มม.

น้ำหนัก

0.25กก.

ตัวเรือน

อลูมิเนียม เคส

ตัวเลือกการติดตั้ง:

DIN-Rail mount

การอนุมัติตามกฎข้อบังคับ

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

รุ่น

คำอธิบาย

ETH-IMC2402-OEO

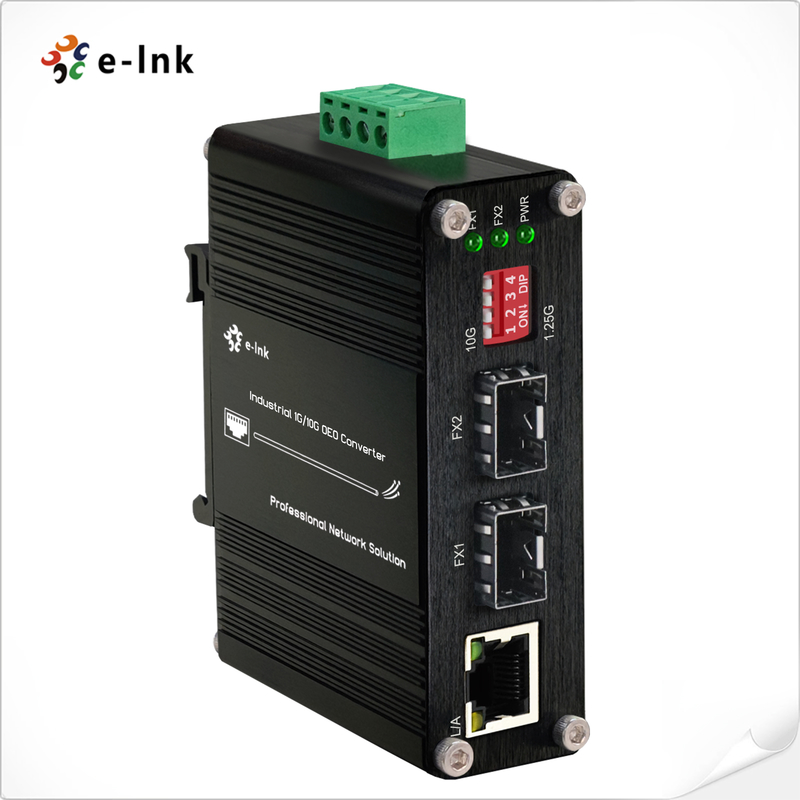

Industrial 1G/10G SFP+ ถึง SFP+ OEO Converter (ตัวทำซ้ำ 3R) พร้อม 1G ฟังก์ชัน Ethernet Media Converter

ตัวเลือก SFP

► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา

► โมดูล SFP จะต้องซื้อแยกต่างหาก

ตัวเลือกการติดตั้ง

► ติดตั้ง DIN-Rail Bracket เริ่มต้น

ตัวเลือกพลังงาน

► แหล่งจ่ายไฟ DIN-Rail เปิดสายไฟสำหรับ Terminal Block

► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก
