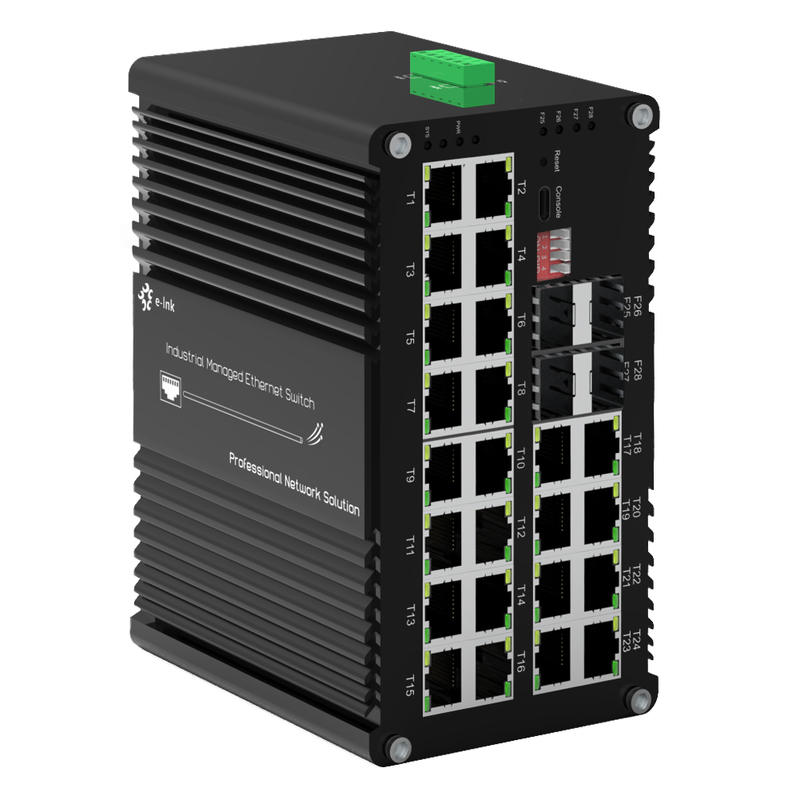

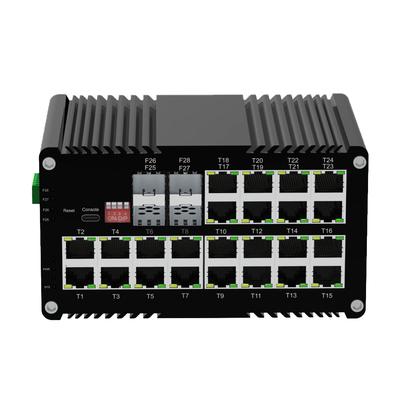

สวิตช์จัดการ 24 พอร์ตสำหรับอุตสาหกรรม พร้อมพอร์ตไฟเบอร์ SFP 4 พอร์ต รองรับ Auto MDIMDIX

อีเธอร์เน็ต

มาตรฐาน:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Spanning Tree

ส่งต่อ & กรองing อัตรา:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

หน่วยความจำบัฟเฟอร์แพ็กเก็ต:

12M บิต

ประเภทการประมวลผล:

Store-and-Forward

แบนด์วิดท์แบ็คเพลน

110Gbps

ความยาวแพ็กเก็ตสูงสุด:

10K Bytes Jumbo Frame

ขนาดตารางที่อยู่:

8K ที่อยู่ MAC

อินเทอร์เฟซ

ตัวเชื่อมต่อ:

24 x RJ45

RS485:

1 x RS485 (อุปกรณ์เสริม)

พอร์ตออปติคัล:

4 x 1000Base-X SFP

USB-C:

1 x USB-C (สำหรับการจัดการ)

อินเทอร์เฟซแบบอนุกรม RS485 (อุปกรณ์เสริม)

อินเทอร์เฟซทางกายภาพ

ขั้วต่อสกรู 3 พินมาตรฐานอุตสาหกรรม

ประเภทข้อมูล

1Ch RS485 Bi-Direction

สัญญาณ RS-485

Data+, Data-, GND

ระยะห่างสายพอร์ตอนุกรม (ทองแดง)

1000 เมตร

อัตราการส่งข้อมูล

0 ~ 800kbps

Environmental

อุณหภูมิในการทำงาน:

-40°C ถึง 80°C (-40°F ถึง 176°F)

อุณหภูมิในการจัดเก็บ:

-40°C ถึง 85°C (-40°F ถึง 185°F)

ความชื้นสัมพัทธ์:

5% ถึง 95% ไม่มีการควบแน่น

MTBF

> 200,000 ชม.

ไฟฟ้าและกลไก

กำลังไฟเข้า:

12~48VDC, พลังงานสำรอง (ขั้วต่อ 6 พิน)

การใช้พลังงาน:

8W สูงสุด

การป้องกัน:

การโอเวอร์โหลดกำลังไฟเข้า:

รีเซ็ตอัตโนมัติ

ขั้วย้อนกลับ:

มีอยู่

DIP Switch

สวิตช์ DIP 4 หลัก function

DIP

ฟังก์ชัน

การตั้งค่า

SW 1

VLAN

ON - เปิดใช้งาน

OFF - ปิดใช้งาน

SW 2

การจัดการวงแหวน

ON - เปิดใช้งาน

OFF - ปิดใช้งาน

SW 3

สงวนไว้

ON - สงวนไว้

OFF - สงวนไว้

SW 4

สงวนไว้

ON - สงวนไว้

OFF - สงวนไว้

ไฟแสดงสถานะ LED:

PWR:

สถานะพลังงาน

อีเธอร์เน็ต (ต่อพอร์ต):

ลิงก์/กิจกรรม

พอร์ต RJ45

(T1~T24)

ไฟเบอร์:

พอร์ต Gigabit SFP: F25~F28

ขนาด (กxยxส):

155 x 115 x 85 มม.

น้ำหนัก:

1.2KG

ตัวเรือน:

อะลูมิเนียม เคส

ตัวเลือกการติดตั้ง:

ติดตั้งบนราง DIN

คุณสมบัติซอฟต์แวร์

โปรโตคอล Redundancy

รองรับ STP/RSTP/MSTP/ERPSv2, Link Aggregation

รองรับ Multicast

รองรับ IGMP Snooping V1/V2/V3,รองรับ GMRP, GVMP,802.1Q

VLAN

รองรับ IEEE 802.1Q 4K VLAN,รองรับ QINQ, Double VLAN,

การจัดการเวลา

SNTP

QOS

การเปลี่ยนเส้นทางตามโฟลว์

การจำกัดอัตราตามโฟลว์
การกรองแพ็กเก็ตตามโฟลว์
8*คิวเอาต์พุตของแต่ละพอร์ต 802.1p/DSCP การแมปความสำคัญ
Diff-Serv QoS, การทำเครื่องหมาย/หมายเหตุความสำคัญ
อัลกอริธึมการจัดตารางคิว (SP, WRR, SP+WRR)

ACL

การออก ACL ตามพอร์ต

ACL ตามพอร์ตและ VLAN
การกรองแพ็กเก็ต L2 ถึง L4, จับคู่ข้อความ 80 ไบต์แรก
จัดเตรียม ACL ตาม MAC, ที่อยู่ MAC ปลายทาง, IP Source, IP ปลายทาง, ประเภทโปรโตคอล IP, พอร์ต TCP/UDP, ช่วงพอร์ต TCP/UDP และ VLAN เป็นต้น

การบำรุงรักษาการวินิจฉัย

รองรับการมิเรอร์พอร์ต, Syslog, Ping

ฟังก์ชันการจัดการ

รองรับ CLI, WEB, SNMPv1/v2/v3, เซิร์ฟเวอร์ Telnet สำหรับการจัดการ, EEE, LLDP, เซิร์ฟเวอร์/ไคลเอนต์ DHCP (IPv4/IPv6), Cloud/MQTT

การจัดการการเตือนภัย

รองรับเอาต์พุตการเตือนภัยรีเลย์ 1 ทาง, RMON, TRAP

ความปลอดภัย

การป้องกัน Broadcast Storm, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

รองรับ DHCP Snooping, Option 82,การเข้าถึงความปลอดภัย 802.1X,
รองรับการจัดการตามลำดับชั้นของผู้ใช้, รายการควบคุมการเข้าถึง ACL,
รองรับ DDOS,การกรอง/การผูก MAC ตามพอร์ต, หลุมดำ MAC, การป้องกันแหล่งที่มาของ IP, ขีดจำกัดความเร็วข้อความ ARP

คุณสมบัติขั้นสูง Layer 2+

การจัดการ IPv4/IPv6

เส้นทางคงที่

การอนุมัติตามกฎข้อบังคับ

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

รุ่น

คำอธิบาย

ETH-DIMC2424M

Industrial L2+ 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch

ตัวเลือก SFP

► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา

► โมดูล SFP จะต้องซื้อแยกต่างหาก

ตัวเลือกการติดตั้ง

► ติดตั้งตัวยึดราง DIN เริ่มต้น

ตัวเลือกพลังงาน

► แหล่งจ่ายไฟราง DIN เปิดสายไฟสำหรับขั้วต่อ

► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก
