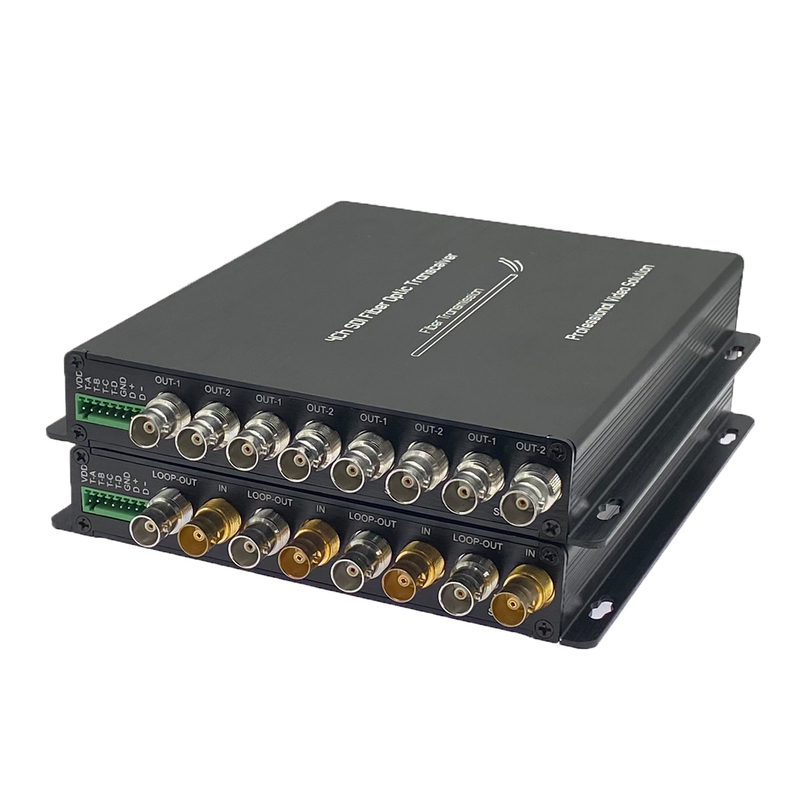

ส่งวิดีโอ 3G/HD-SDI 4 ช่องทางผ่านไฟเบอร์ออปติกเดียว
รองรับผลิตวงจรสําหรับช่องวีดีโอแต่ละช่อง
ข้อมูล Tally และ RS485 สองทิศที่บูรณาการ 4 ช่อง
วิดีโอที่มีคุณภาพการออกอากาศที่ไม่ถูกกดถึง 1080P 3G-SDI
ระยะทางการส่งถึง 20 กิโลเมตรด้วยไฟเบอร์แบบเดียว
อัตโนมัติการปรับระดับเคเบิลและการล็อคใหม่เพื่อความมั่นคงของสัญญาณ
รองรับกับระบบกล้อง SDI แบบมืออาชีพ
การออกแบบที่แข็งแกร่งกับช่วงอุณหภูมิการทํางานที่กว้าง (-10 °C ถึง + 55 °C)
อัตราการแสดงผลทางเทคนิค
|
การเข้า SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI และโทรคมนาคม / Datacom |
|
270Mbit/s - 1.48Gbit/s รางวัล 3Gbit/s |
|
|
จํานวน input: 4 |
|
|
ความสูญเสียการสะท้อน: > 15DB |
|
|
ความสมดุล: 0-150m3Gb/s |
|
|
เครื่องเชื่อมBNC |
|
|
ออตติก |
ช่อง: 1 |
|
ประเภท: แบบเดียว |
|
|
ระยะทางส่ง: 20km (ระยะทางอื่น ๆ ไม่จําเป็น) |
|
|
ความเสียของการสะท้อน: > 15dB |
|
|
การป้องกัน: < 0.2UI |
|
|
เครื่องเชื่อมFC/ยูPC (SC), LC, ST ไม่จําเป็น) |
|
|
SDI Output |
เลขออก:4 |
|
ระดับสัญญาณ: 800mV |
|
|
เวลาขึ้น/ตก: 200ps การแสดง |
|
|
การเกินความเข้มข้น: < 10% |
|
|
ความเสียของการสะท้อน: > 15dB |
|
|
การป้องกัน: < 0.2UI |
|
|
เครื่องเชื่อม: 75Ω BNC |
|
|
ข้อมูล |
1ChRS-485 (ครบ/ครึ่ง duplex) และสนับสนุน NRZ, RZI และ Manchester |
|
สูงสุด 57600bps สําหรับ RS485 |
|
|
เครื่องเชื่อม: ปลายสกรูแบบประจําอุตสาหกรรม |
|
|
4ch จํานวน: A, B, C, D |
|
|
การแสดงพลังงานและสภาพแวดล้อม |
อุณหภูมิการทํางาน: -10°C+55°C |
|
ไฟฟ้าเข้า: 1A@12VDC |
|
|
EMI/RFI: ตอบสนองมาตรฐาน FCC Part 15 Class A, EU EMC |
|
|
ระยะเวลาเฉลี่ยที่ไม่มีปัญหา: >100000 ชั่วโมง |
|
|
รองรับรูปแบบวีดีโอ SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p5994; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/5994; |
ข้อมูลการสั่งซื้อ
|
LNK-โรค HDSDI-4V1D4T |
4- คลิป HD-SDI กับการออก Loop +1Ch ย้อนหลังRS485 + 4Chรายการ, SM 20 กิโลเมตร,FCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-3GSDI-4V1D4T |
4- Ch 3G-SDI วิดีโอ ด้วยการออก Loop+ ย้อนหลังRS485 + 4Chรายการ, SM 20 กิโลเมตร,FCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |

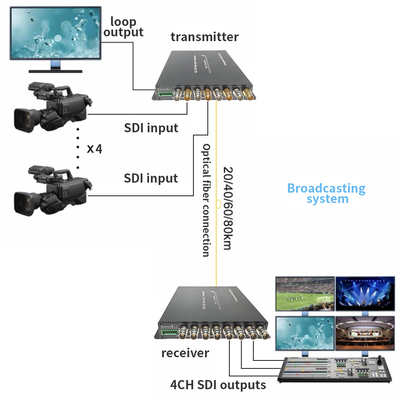

การใช้งาน
