รายละเอียดสินค้า:
การชำระเงิน:
|
| Formats: | Supports ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD), ST-259(SD) | Supported Resolution: | 3840×2160@60Hz, 1080P, 1080I, 720P |
|---|---|---|---|
| Optical Transmission Bandwidth: | 270MHz–12GHz | Power Supply: | 5–15VDC, Max. 2W |
| Dimensions: | 80×40×20mm | Operating Temperature: | -40℃ to 85℃ |
| เน้น: | 12g sdi เป็นเครื่องแปลงไฟเบอร์,ตัวแปลง 4K SDI เป็นไฟเบอร์,Tally SDI เป็นเครื่องแปลงไฟเบอร์ |
||

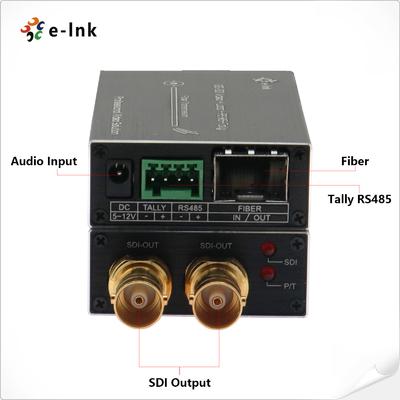

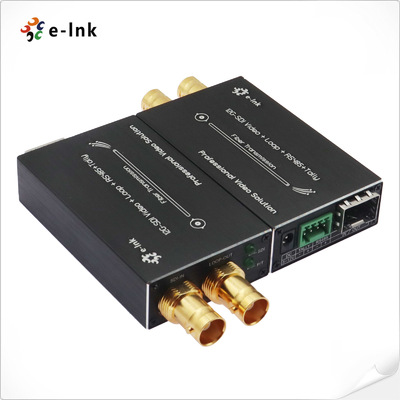

ตัวแปลง Mini 12G-SDI เป็นไฟเบอร์พร้อม Tally, RS485 และเอาต์พุตลูปสัญญาณ 4K
ภาพรวม
ตัวแปลง Mini 12G-SDI เป็นไฟเบอร์นี้ให้วิดีโอคุณภาพระดับออกอากาศแบบบีบอัด
ส่งสัญญาณในระยะทางไกล รองรับความละเอียดสูงสุดถึง 3840×2160@60Hz
มีเสียง 8 ช่องสัญญาณในตัว, การปรับสัญญาณใหม่ในตัว, รองรับสัญญาณ Tally และ
การส่งข้อมูล RS485 ย้อนกลับ ด้วยการออกแบบที่กะทัดรัด, ขั้วต่อไฟเบอร์ LC และ
12G-SDI loop-out ทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรและรวดเร็วสำหรับงานออกอากาศระดับมืออาชีพ,
การผลิตสด และการใช้งานขนส่งวิดีโอ
คุณสมบัติ
การออกแบบขนาดเล็กกะทัดรัดพร้อมขั้วต่อไฟเบอร์ LC เพื่อการติดตั้งที่ง่าย
รองรับรูปแบบ 12G/6G/3G/HD/SD-SDI และความละเอียดสูงสุด 4K×2K (3840×2160@60Hz)
การปรับสัญญาณใหม่ในตัวเพื่อการส่งสัญญาณที่เสถียรและไม่สูญเสีย
รองรับสัญญาณ Tally และการสื่อสารข้อมูล RS485 ย้อนกลับ
การส่งสัญญาณออปติคัลระยะไกลสูงสุด 80 กม.
ดัชนีทางเทคนิค
|
รูปแบบ |
รองรับ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) และ ST-259(SD) |
|
เข้ากันได้ |
เข้ากันได้ กับ DVB-ASI และ AES10 (MADI) |
|
อินพุต |
1 x 12G-SDI บน BNC |
|
เอาต์พุต |
1 x LC ไฟเบอร์ออปติก |
|
1 x 12G-SDI loop-out บน BNC |
|
|
ความละเอียดที่รองรับ |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
ช่วงความละเอียด |
3840*2160@60Hz |
|
อินพุต ข้อมูลจำเพาะของสายเคเบิล |
≤70m@12G SDI Belden 1694A |
|
ข้อมูลจำเพาะของสายเคเบิลเอาต์พุต |
≤70m@12G SDI Belden 1694A |
|
ประเภทข้อมูล |
Tally ย้อนกลับ |
|
ประเภทข้อมูล |
RS485 ย้อนกลับ |
|
แบนด์วิดท์การส่งสัญญาณออปติคัล |
270MHz～12GHz |
|
พลังงาน |
5-15 VDC |
|
การใช้พลังงาน |
2 W (สูงสุด) |
|
ขนาด (ยาวxกว้างxสูง) |
80 x 40 x 20 (มม) |
|
อุณหภูมิการจัดเก็บ |
-40℃～80℃ |
|
อุณหภูมิในการทำงาน |
-40℃～85℃ |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คำอธิบาย |
|
LNK-M12G-1V1T1D-20 |
ชนิดมินิ 12G-SDI เป็นตัวแปลงไฟเบอร์ พร้อม Tally, RS485 ย้อนกลับ และ loop out, SMF, ขั้วต่อไฟเบอร์ LC 20KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ |
การประยุกต์ใช้
