รายละเอียดสินค้า:
การชำระเงิน:
|
| Fiber Interface: | Simplex LC, single-mode, 1310nm/1550nm wavelength | Transmission Distance: | 550m–20km (up to 120km optional) |
|---|---|---|---|
| Data Interface: | Reverse RS485 | Power Supply: | AC 110~220V, <15W power consumption |
| Mounting: | 19-inch 1U rackmount, aluminum casing | Operating Temperature: | -20℃ to +70℃, humidity 0–95% |
| เน้น: | เครื่องแปลงไฟเบอร์ SDI,ตัวแปลงไฟเบอร์ SDI แบบติดตั้งบนแร็ค,เครื่องแปลงไฟเบอร์ SDI |
||

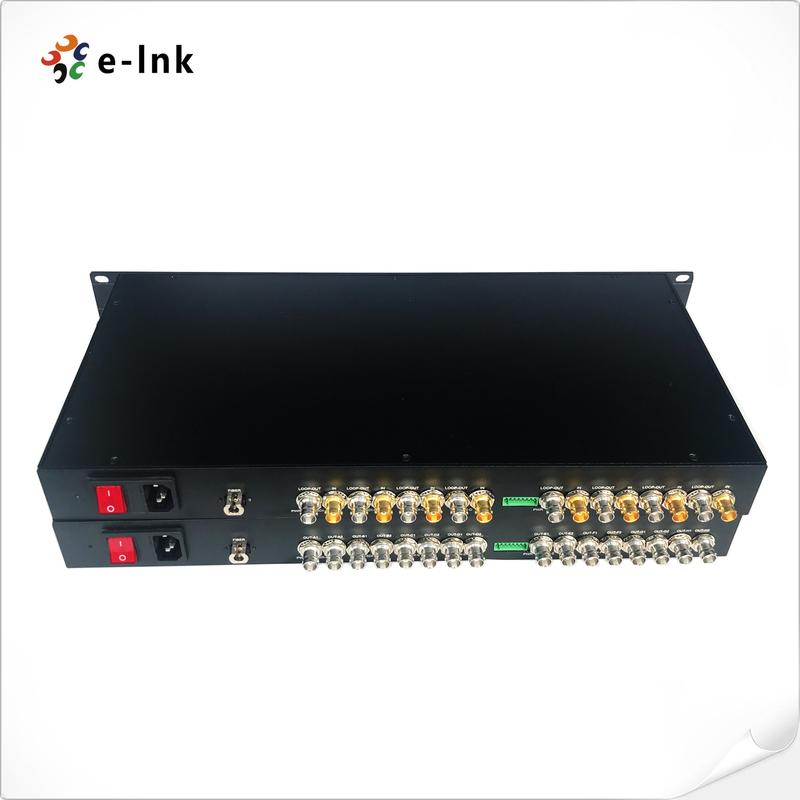

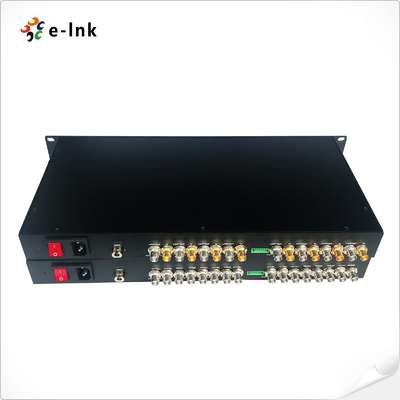

เครื่องแปลงไฟเบอร์ 8Ch SD/HD/3G-SDI พร้อม Rackmount การส่ง 20 กม.
ภาพรวม
เครื่องแปลงไฟเบอร์ SD / HD / 3G-SDI 8 ช่องนี้ทําให้มีวิดีโอที่มีคุณภาพสูง
การส่งผ่านไฟเบอร์แบบเดียวในระยะทางสูงถึง 20 กิโลเมตร
ความปลอดภัยและการใช้งานวีดีโอมืออาชีพ, มันสนับสนุนรูปแบบ SDI หลากหลายรวมถึง
1080P 3G-SDI, พร้อมการติดตามลุป-เอาท์ และข้อมูล RS-485 กลับกลับหรือเสียงไปข้างหน้าเป็นตัวเลือก
การออกแบบ rackmount 1U กล่องอลูมิเนียมที่แข็งแกร่งและช่วงอุณหภูมิที่กว้างขวาง
การทํางานที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ
ลักษณะ
การส่งวีดีโอ SD/HD/3G-SDI 8 ช่องทางผ่านไฟเบอร์แบบเดียวสูงสุด 20 กม.
รองรับรูปแบบ SDI หลายรูปแบบรวมถึง 1080P 3G-SDI, HD-SDI และ SD-SDI
การติดตามลุปออกเพื่อการดูสัญญาณท้องถิ่น
การส่งข้อมูล RS-485 ทางด้านหลัง หรือ การส่งเสียงทางด้านหน้า
คุณภาพวิดีโอระดับการออกอากาศแบบดิจิตอลเต็ม ไม่ถูกกด
กล่องอัลลูมิเนียม 1U ที่ติดราง มีความทนทานระดับอุตสาหกรรม
ระยะอุณหภูมิการทํางานที่กว้าง: -20°C ถึง +70°C
อัตราการแสดงผลทางเทคนิค
|
อินเตอร์เฟซไฟเบอร์ออปติก |
|
|
อินเตอร์เฟซไฟเบอร์ |
Sอัมพาต LC |
|
ระยะทางส่ง |
550m-20Km |
|
ความยาวคลื่น |
1310nm/1550nm |
|
วิดีโอ |
|
|
อินเตอร์เฟซวีดีโอ |
BNC |
|
วิดีโอ อุปสรรคการเข้า/ออก |
75Ω |
|
ความดัน input/output ของวิดีโอ |
แบบ:1Vpp ขั้นต่ํา 0.5Vpp, สูงสุด 1.5Vpp |
|
อัตราบิตวิดีโอ |
สูงสุด 3.2Gb/s |
|
กําไรต่าง (10%)รางวัล90% APL) |
< 1% |
|
การสนับสนุนรูปแบบ SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p5994 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
มาตรฐาน Video SDI |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) |
|
|
SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) |
|
|
ข้อมูล |
|
|
อินเตอร์เฟซทางกายภาพ |
สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
|
ประเภทข้อมูล |
หลัง RS485 |
|
การสนับสนุนความถี่/อัตรา |
สูงสุด 57600bps สําหรับ RS485 |
|
BER |
<10 ราคา9 |
|
เครื่องไฟฟ้า |
|
|
เครื่องปรับพลังงาน |
AC 110~ 220V |
|
การบริโภคพลังงาน |
< 15W |
|
ตัวชี้วัด LED |
|
|
SDI A/B/C/D/E/F/G/H |
วิดีโอ SDI |
|
PWR |
พลังงาน |
|
เครื่องจักรกล |
|
|
ขนาด (LxWxH) |
19 นิ้ว 1ยู (483 x 220 x 44.45 มม) |
|
Wสี่ |
7 กิโลกรัม/คู่ |
|
กล่อง |
กล่องอลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
ราคมอนท์ |
|
สังคม |
|
|
อุณหภูมิการทํางาน |
-20°C+70°C |
|
อุณหภูมิในการเก็บ |
- 40°C+80°C |
|
ความชื้นในการทํางาน |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-SDI-8V |
19 นิ้ว 1U 8-ChHD-SDI วิดีโอกับลูป-เอาท์ 20 กม.LCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-SDI-8V1R |
19 นิ้ว 1U 8-ChHD-SDI วิดีโอกับ Loop-out + 1-Ch RS485 ข้อมูลกลับ 20 กิโลเมตร SMLCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-SDI-8V1A |
19 นิ้ว 1U 8-ChHD-SDI วิดีโอด้วยลูป-เอาท์ + 1-Ch Forward Audio 20 กม, SMLCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-3GSDI-8V |
19 นิ้ว 1U 8-Ch3G-SDI วิดีโอ 1080p พร้อม Loop-out 20 กม.LCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-3GSDI-8V1R |
19 นิ้ว 1U 8-Ch3G-SDI วิดีโอ 1080P พร้อม Loop-out + 1-Ch RS485 ข้อมูลกลับ 20 กิโลเมตร SMLCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-3GSDI-8V1A |
19 นิ้ว 1U 8-Ch3G-SDI วิดีโอ 1080p พร้อมลุป-เอาท์ + 1-Ch Forward Audio, 20km, SMLCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |

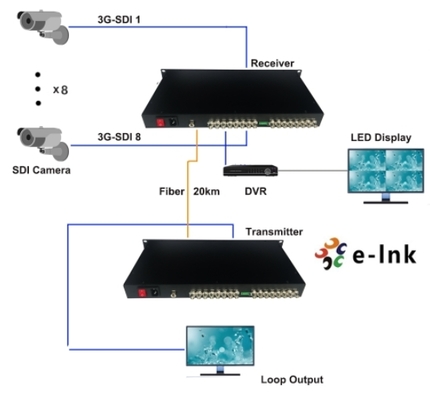

การใช้งาน
