รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐานวิดีโอ: | HDMI 1.4B 3D, HDCP 1.4 เป็นไปตามมาตรฐาน | ความละเอียดสูงสุด: | 1920 × 1200@60Hz |
|---|---|---|---|
| ประเภทไฟเบอร์: | โหมดเดี่ยวสูงสุด 20 กม. / มัลติโหมดสูงถึง 500m, LC (SFP) | แหล่งจ่ายไฟ: | DC 5–12V, การใช้พลังงานสูงสุด 4W |
| อุณหภูมิการทำงาน: | -20 ° C ถึง +70 ° C | ขนาด: | 92 × 57 × 23 มม. |
| เน้น: | ตัวขยายไฟเบอร์ HDMI,เครื่องขยายไฟเบอร์เสียงสองทิศทาง,เครื่องขยายไฟเบอร์ 1920×1200@60Hz |
||

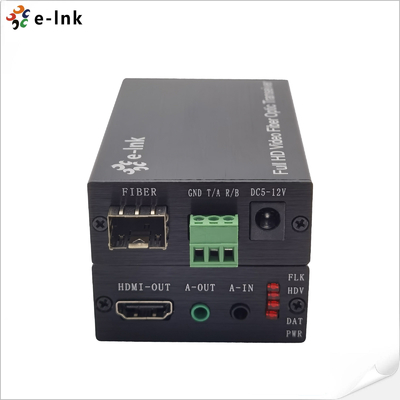

HDMI Fiber Optic Extender การส่งสัญญาณระยะไกลด้วยเสียงสองทิศ และ RS232
ภาพรวม
รายการLNK-HF100DA ซีรีส์ HDMI ไฟเบอร์ออปติก เอ็กซ์เทนเดอร์ทําให้สามารถใช้ได้ในระยะไกล
การส่งวิดีโอความละเอียดสูง HDMI, เสียงสเตเรียสองทิศ และการควบคุม RS232
สัญญาณผ่านสายไฟเบอร์ออปติกเดียวHDMI 1.4/1.4b และ HDCP 1.4
มาตรฐาน, มันรับประกันความสอดคล้องได้อย่างต่อเนื่องกับหลากหลายแหล่งและจอ
ส่งความละเอียดถึง1920×1200@60Hzและวิดีโอ 3 มิติเต็มสายไฟเบอร์ HDMI
เครื่องขยายให้คุณภาพภาพภาพที่ชัดเจนและไม่ถูกกด โดยไม่มีความช้าหรือสูญเสียสัญญาณ
ออกแบบให้มืออาชีพการจัดจําหน่าย AV ระบบควบคุม การกระจายเสียง ดิจิตอล
ป้ายป้ายและการติดตามอุตสาหกรรม, LNK-HF100DA รับประกันผลงานที่มั่นคง
ความสามารถในการป้องกันการขัดขวางที่แข็งแกร่ง และการส่งข้อมูลที่ปลอดภัยในระยะทางที่ยาวนาน
การออกแบบที่คอมแพคตและน่าเชื่อถือทําให้มันเหมาะสมสําหรับสภาพแวดล้อมที่ต้องการความมั่นคงสูง
ความซื่อสัตย์ของภาพ และการสื่อสารที่ไม่มีเสียง.
ลักษณะ
HDMI ระยะไกลผ่านสายไฟเบอร์:
ขยายวิดีโอ HDMI ที่ไม่กดกัน การควบคุม RS232 และสัญญาณเสียงสเตเรีย20 กิโลเมตร
ผ่านเคเบิลไฟเบอร์ออปติกส์เดียว เพื่อให้ความเร็วสูงและไม่เกิดการรบกวน
การสื่อสาร
ผลงานวีดีโอความละเอียดสูง:
รองรับความละเอียดสูงสุดของ1920×1200@60Hzและ1600×1200@60Hz, การส่ง
ภาพที่ชัดเจนเป็นคริสตัล เหมาะสําหรับวีดีโอ HD และการใช้งานในการแสดงภาพมืออาชีพ
การบูรณาการเสียงสเตรีโอสองทิศ
ทําให้การส่งเสียงสเตเรียสองทางสําหรับเสียงที่สynchronized ระหว่างแหล่ง
และอุปกรณ์จอ ให้ความมั่นคงเสียงสูงโดยไม่ช้าหรือปรับปรุง
RS232 การสนับสนุนข้อมูลลําดับ
โครงการสะดวกการส่งสัญญาณ RS232 ในเวลาจริง, ยอมให้การควบคุมอุปกรณ์ได้อย่างต่อเนื่องและ
การสื่อสารในระบบ AV หรือระบบอัตโนมัติบูรณาการ
ความเหมาะสม HDMI และ HDCP อย่างเต็มที่:
สอดคล้องกับHDMI 1.4b, HDCP 1.2, และรองรับฟอร์มาตวีดีโอ 3 มิติการประกัน
ความเหมาะสมกับอุปกรณ์ที่ใช้ HDMI ที่ทันสมัยมากมาย
อัตโนมัติ EDID และแหล่งที่ตรงกัน
สร้างในการจัดการ EDIDและระบบปรับอัตโนมัติ
ผลิตภาพที่เรียบเนียน, เสถียร, และชัดเจน ผ่านหน้าจอที่ต่างกัน
ความน่าเชื่อถือและการป้องกันที่เพิ่มขึ้น:
จํากัดการป้องกัน ESD, การประมวลผลสัญญาณที่แข็งแกร่งการออกแบบกันเสียง
สําหรับการทํางานอย่างต่อเนื่องในสภาพแวดล้อมที่ต้องการ
การติดตั้ง Plug-and-Play:
การออกแบบที่คอมแพคต์การตั้งตั้ง plug-and-play ที่ง่ายไม่ต้องใช้โปรแกรม
✅ เหมาะสําหรับหลักสูตรการใช้งาน.
อัตราการแสดงผลทางเทคนิค
| ปริมาตร | คําอธิบาย | |
|
วิดีโอ
|
มาตรฐาน | HDMI1.4B 3D; HDCP14 |
| นาฬิกาพิกเซลสูงสุด | 165MHz | |
| ความเร็วข้อมูลสูงสุด | 60.75Gbps | |
| สอดคล้อง |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz การสนับสนุนพิเศษ 1600*1200 @60HZ |
|
| เครื่องเชื่อม | HDMI เพศหญิงประเภท A | |
| อุปสรรค | 100Ω | |
| ระยะสาย HDMI | < 5 เมตร (ความละเอียดสูงสุด 1920*1200@60Hz) | |
| เสียง | อินเตอร์เฟซ | 3.5 มม เสียงสเตเรียภายนอก |
| เครื่องส่งสัญญาณ | 1Ch input + 1Ch output การนําเข้า | |
| เครื่องรับ | 1Ch input + 1Ch output การนําเข้า | |
| RS232 | อินเตอร์เฟซ | บล็อกปลาย 3 ปิน |
| อัตรา Baud | ≤115200bps | |
| สายไฟฟ้า | อินเตอร์เฟซ | รูปแบบ SFP ผูก LC |
| ประเภทเส้นใย | ระบบการทํางานแบบเดียว | |
| ความยาวคลื่น | 850nm/1310nm/1550nm | |
| ความกว้างแบนด์เวทของอินเตอร์เฟซ | 3Gbps | |
| ระยะทางส่ง |
การถ่ายทอด@1920*1200@60Hz สายใยหลายรูปแบบ: < 500M สายไฟเบอร์แบบเดียว: 20 กิโลเมตร |
|
| อัตราการแสดง | พลังงานไฟฟ้า | ตัวปรับพลังงาน: DC 5 ~ 12V |
| การสูญเสียพลังงาน | MAX 4W | |
| อุณหภูมิ | การทํางาน: -20°C ~ +70°C | |
| ความชื้น | การทํางาน: 5% ~ 90% | |
| ขนาด (LxWxH) | 92 x 57 x 23 (มิลลิเมตร) | |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |

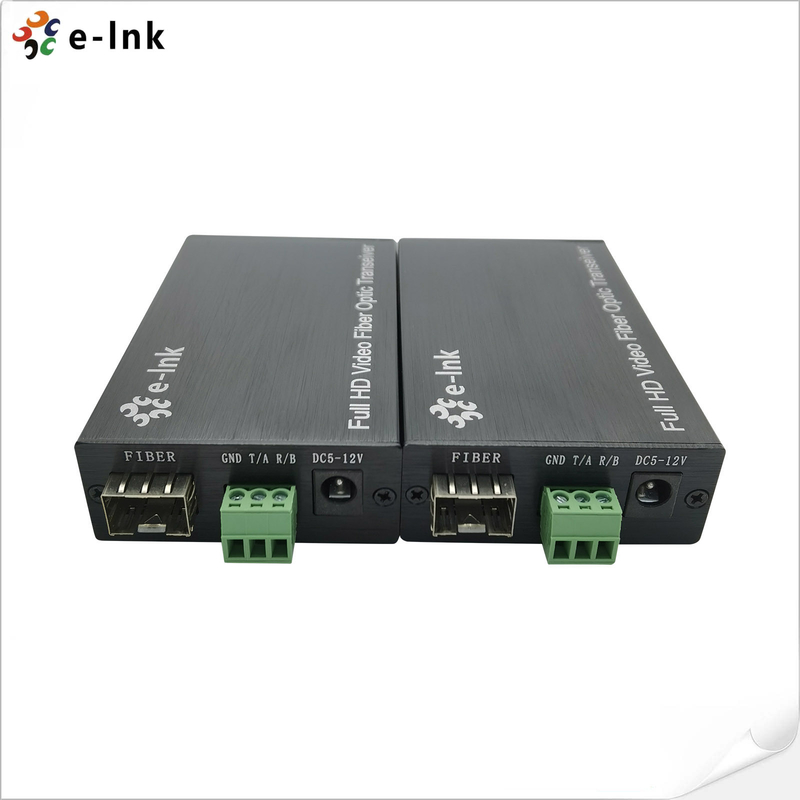

| LNK-HF100DA | 1Ch HDMI + 1Ch Bi-directional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Multi-mode fiber, 500m, รวมถึง 1 เครื่องส่งและ 1 เครื่องรับ, ใช้โดยคู่ |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch Bi-directional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), สายใยแบบเดียว, 20km, รวมถึง 1 เครื่องส่ง & 1 เครื่องรับ, ใช้โดยคู่ |
การใช้งาน
รายการ1 ช่อง HDMI + เสียงสเตรีโอสองทิศ + RS232 ผ่าน Fiber Optic Extender
เป็นที่เหมาะสมสําหรับหลากหลายการถ่ายทอดเสียงและภาพและการสื่อสารทางอาชีพ
การใช้งานที่ต้องการสัญญาณระยะไกล มีคุณภาพสูง และไม่มีการรบกวน
การขยาย.
มันถูกใช้ทั่วไปใน:
ระบบการออกอากาศและการผลิตวีดีโอสามารถใช้ HDMI ระยะไกลและเสียง
การส่งสัญญาณระหว่างกล้อง, คอนโซลการแก้ไข และจอแสดงภาพด้วยความช้า 0 และ
คุณภาพภาพดีมาก
ศูนย์ควบคุมและห้องบัญชารับประกันการถ่ายทอดวีดีโอ HDMI ที่น่าเชื่อถือ
ข้อมูลเสียงและ RS232 ระหว่างเทอร์มิเนลผู้ใช้งาน ผนังวีดีโอ และเซอร์เวอร์ควบคุมกลาง
ระบบรักษาความปลอดภัยและการเฝ้าระวังหนุนHDMI ผ่านไฟเบอร์สําหรับวิดีโอในเวลาจริง
การติดตามในระบบกล้อง CCTV และกล้อง IPขนาดใหญ่ เพื่อรักษาผลิตภาพที่มั่นคง
อัตโนมัติอุตสาหกรรมและการควบคุมกระบวนการส่งวีดีโอและการควบคุม RS232 ซีเรียล
สัญญาณในระยะไกลในการติดตามโรงงาน,SCADAและระบบมองเครื่อง.
การถ่ายภาพทางการแพทย์และสภาพแวดล้อมการดูแลสุขภาพส่งภาพและเสียงความละเอียดสูง
สําหรับเครื่องแสดงการวินิจฉัย,การจินตนาการด้านการผ่าตัดและการฝึกอบรมทางการแพทย์การตั้งค่าที่ภาพ
ความแม่นยําเป็นสิ่งสําคัญ
การแสดงสัญญาณดิจิตอลและการแสดงสินค้าทางการค้า✅ เหมาะสําหรับศูนย์การค้า สนามบิน
สายการขนส่งและศูนย์ประชุม, ให้บริการการจําหน่าย HDMI ระยะไกล
โดยไม่มีการทําลายสัญญาณ
การศึกษาและการบูรณาการ AV ในบริษัท✅เชื่อมโปรเจคเตอร์ บอร์ดสื่อสัมพันธ์
และแผ่นควบคุมในห้องบรรยาย,สถานศึกษาและห้องประชุมผ่านไฟเบอร์ออปติก
สําหรับการทํางานที่มั่นคงและไม่มี EMI
ด้วยการความเหมาะสมสูง,การส่งที่มั่นคงและการติดตั้งแบบ plug-and-playนี่
HDMI Fiber Extender ให้คําตอบที่น่าเชื่อถือสําหรับสภาพแวดล้อมอาชีพใดๆ
จําเป็นต้องมีการสื่อสาร AV และข้อมูลระยะไกลที่ปลอดภัย.
