รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวคลื่นมาตรฐาน SM: | 1310นาโนเมตร, 1550นาโนเมตร | ขนาด (กxยxส): | 58 x 21 x 20 มม |
|---|---|---|---|
| พลัง: | 5V DC, 1A | การบริโภค: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(10/Jan/2023:00:23:38 |
| น้ําหนัก: | 100g/คู่ | ตัวเลือกการติดตั้ง: | เครื่องทํางาน |
| เน้น: | ตัวแปลงไฟเบอร์ HD Mini 3G-SDI,ตัวแปลงไฟเบอร์ SD Mini 3G-SDI,ตัวแปลงไฟเบอร์ HD Mini 3G-SDI |
||

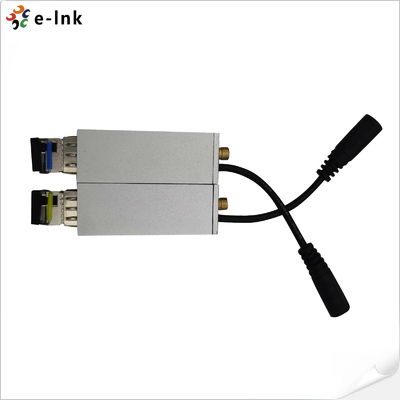

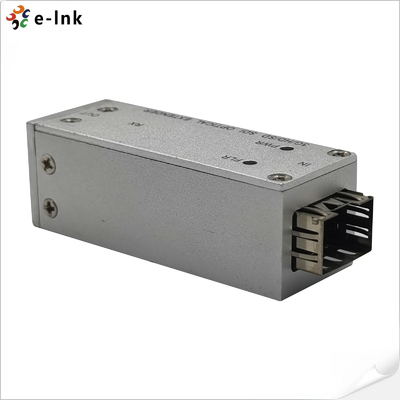

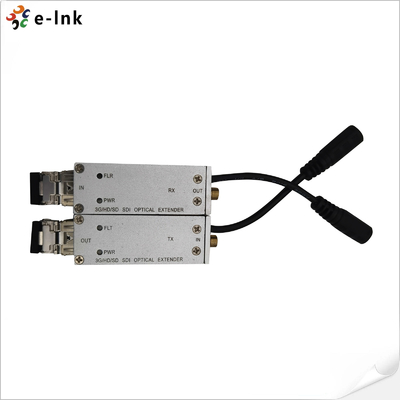

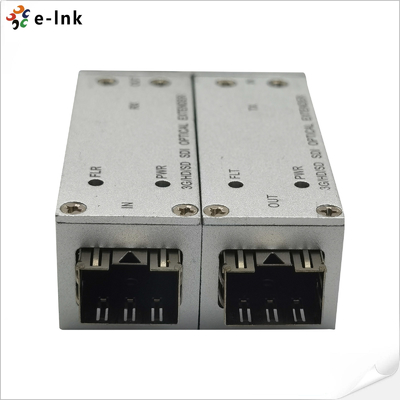

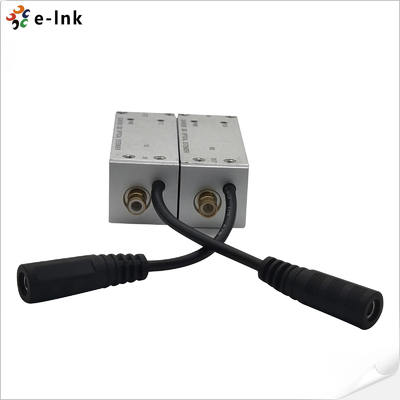

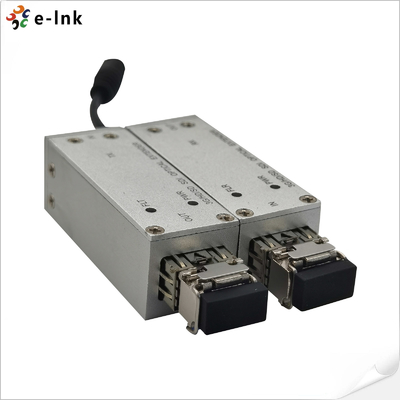

เครื่องขยายไฟเบอร์ออปติกขนาดเล็ก 3G-SDI/HD-SDI/SD-SDI นี้ส่ง 3G-SDI, HD-SDI, SD-SDI
หรือสัญญาณวีดีโอดิจิตอลความละเอียดสูง DVB-ASI ผ่านไฟเบอร์แบบเดียวหรือแบบหลายแบบ
มาตรฐาน SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M และ SMPTE 305M (SDTI)
มันใช้เทคโนโลยีการส่งสัญญาณไฟเบอร์ออปติกดิจิตอลที่ก้าวหน้า และไม่ต้องการการปรับปรุงใด ๆ ทําให้มันง่าย
ใช้พลังงานจากไฟฟ้าพลังงาน 5 วอลต์พลังงานต่ํา และขนาดเล็ก
การผลิตวีดีโอ และการใช้งานในการถ่ายทอดมัลติมีเดีย
คุณสมบัติไฟเบอร์ออปติกของ SDI Micro Extender
การจําแนกสัญญาณ 3G-SDI/HD-SDI/SD-SDI โดยอัตโนมัติ ไม่จําเป็นต้องเลือกด้วยมือ
ระยะทางส่งถึง 120 กิโลเมตร
เทคโนโลยี CWDM เพื่ออนุญาตให้มีช่องทาง 16 (18) ช่องทางในการส่งผ่านเส้นใยหนึ่ง
✅ สอดคล้องกับ SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M
SMPTE344N
สอดคล้องกับ DVB-ASI ((EN50083-9)
✓ การสั่งสอนที่สะดวกสบายของสถานะ LED ตัวชี้แจงสายไฟเบอร์ไฟเบอร์
บอร์ด PCB เป็นมิตรต่อสิ่งแวดล้อม (ไม่มี Pb)
บอร์ด PCB มีการออกแบบหลายชั้น เพื่อให้การส่งสัญญาณมั่นคงและน่าเชื่อถือ
SDI Micro Extender ไฟเบอร์ออปติก ขนาดและขนาด
รายการเทคนิคไฟเบอร์ออปติก SDI Micro Extender
| การเข้า SDI | |
| มาตรฐานวีดีโอ | SMPTE424M SMPTE292M SMPTE259M SMPTE297M SMPTE310M SMPTE305M (SDTI) |
| มาตรฐานสัญญาณ | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| การแก้ไข | 10 บิต |
| ระดับสัญญาณ | < 80mVp-p |
| อุปสรรค | 75Ω |
| เครื่องเชื่อม | SMB |
| Sผลิต DI | |
| ระดับสัญญาณ | 800mVp-p±10% |
| เวลาขึ้น/ตก | < 0.8 ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| อุปสรรค | 75Ω |
| เครื่องเชื่อม | SMB |
| อินเตอร์เฟซทางออนไลน์ | |
| SFP | ซิมเพล็กซ์ LC 3,125Gbps ระยะทางการส่ง ≤ 120km |
| ความยาวคลื่น SM มาตรฐาน | 1310nm, 1550nm |
| ความยาวคลื่น CWDM | 1270~1610nm, 20nm grid ตาม ITU-T |
| ระยะอุณหภูมิ | 0 ~ 70 ̊C |
| เครื่องไฟฟ้า | |
| พลัง | 5VDC, 1A |
| การใช้ | < 5W |
| ตัวชี้วัด LED | |
| FLT | สถานะของสายไฟเบอร์ (ตัวส่ง) |
| FLR | สถานะของสายไฟเบอร์ (ตัวรับ) |
| PWR | สถานะของพลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 58 x 21 x 20 มิลลิเมตร |
| น้ําหนัก | 100 กรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อไฟเบอร์ออปติก
| รุ่น | คําอธิบาย |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM รวมทั้งตัวส่งและตัวรับ |
SDI Micro Extender ไฟเบอร์ออปติกการใช้งาน
