รายละเอียดสินค้า:
การชำระเงิน:
|
| ขั้วต่อ: | 3 x RJ45 พร้อมฟังก์ชั่นหัวฉีด 802.3at PoE+ (พอร์ต 1 ถึง 3) | พอร์ตออปติคัล: | 1 x SC 1000Base-X |
|---|---|---|---|
| การกำหนดพินไฟฟ้า: | 4/5(+), 7/8(-) | ขนาด (กxยxส): | 95 x 70 x 30 มม |
| น้ําหนัก: | 0.3กก | ตัวเลือกการติดตั้ง: | รางปีกนก / ติดผนัง |

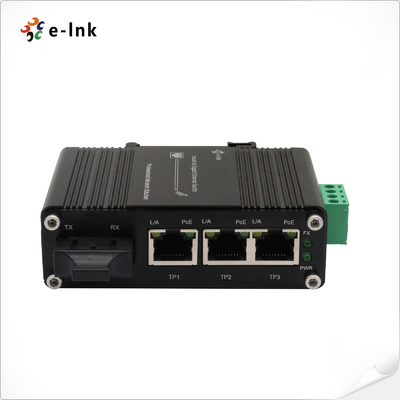

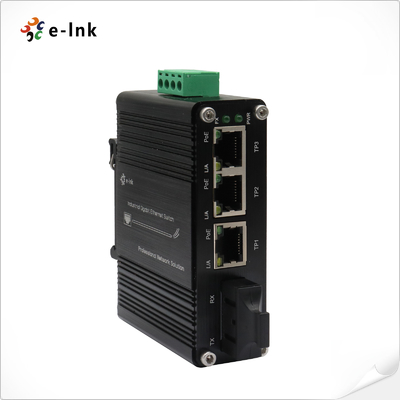

มินิสวิตช์อีเธอร์เน็ต 3 พอร์ต 10/100/1000T 802.3at PoE + 1 พอร์ต 1000X SC พร้อมอินพุต 12~48VDC และ Voltage Booster
ภาพรวม
LNK-IMC103GP Series เป็นสวิตช์ PoE+ สำหรับอุตสาหกรรมขนาดกะทัดรัดแต่ทนทาน ออกแบบมาสำหรับ
การใช้งานในสภาพแวดล้อมที่สมบุกสมบัน ผสมผสาน 3× พอร์ต 10/100/1000Base-T PoE+ (802.3at, 30W/port)
และ 1× พอร์ตไฟเบอร์ 1000Base-X SC สวิตช์ประหยัดพื้นที่นี้ให้พลังงานและการเชื่อมต่อที่เชื่อถือได้
ในสภาวะที่รุนแรง
คุณสมบัติและประโยชน์หลัก:
✔ โซลูชัน PoE+ ระดับอุตสาหกรรม:
- พอร์ต Gigabit PoE 3× พอร์ต (สูงสุด 30W ต่อพอร์ต) สำหรับจ่ายไฟให้กล้อง IP/WAP
- บูสเตอร์แรงดันไฟฟ้าในตัวรองรับช่วงอินพุต 12-48VDC ที่กว้าง
- เหมาะสำหรับการติดตั้งพลังงานแสงอาทิตย์/พลังงานลม
✔ การออกแบบที่แข็งแกร่ง:
- อุณหภูมิการทำงาน -40°C ถึง +75°C
- โครงสร้างทนทานต่อการสั่นสะเทือน/แรงกระแทก
- ผ่านการทดสอบการเบิร์นอิน 100% เพื่อความน่าเชื่อถือ
✔ การเชื่อมต่อที่ง่ายขึ้น:
- พอร์ตไฟเบอร์ SC สำหรับการเชื่อมต่อระยะไกลที่ทนทานต่อสัญญาณรบกวน
- การทำงานแบบ Plug-and-play พร้อมการเจรจาต่อรองอัตโนมัติ
- ตัวเลือกการติดตั้งแบบราง DIN หรือติดผนัง
✔ ความน่าเชื่อถือที่ได้รับการรับรอง:
- เป็นไปตามมาตรฐาน CE/FCC
- การป้องกันไฟกระชาก (EN61000-6-2/4)
- ตัวเรือนโลหะสำหรับป้องกัน EMI
การใช้งานที่เหมาะสม:
• ระบบเฝ้าระวังพลังงานแสงอาทิตย์กลางแจ้ง
• โครงสร้างพื้นฐานด้านการขนส่ง (การตรวจสอบริมถนน/อุโมงค์)
• การใช้งาน IoT ในอุตสาหกรรมระยะไกล
• เครือข่ายไร้สายในสภาพแวดล้อมที่สมบุกสมบัน
ด้วยการผสมผสานที่เป็นเอกลักษณ์ของ PoE+, การเชื่อมต่อไฟเบอร์ และอินพุตแรงดันไฟฟ้าที่กว้าง LNK-IMC103GP
Series มอบโซลูชันที่คุ้มค่าและไม่ต้องบำรุงรักษาสำหรับเครือข่ายขอบอุตสาหกรรม รูปแบบขนาดกะทัดรัดและการออกแบบที่แข็งแกร่งของสวิตช์ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัดซึ่ง
ความน่าเชื่อถือเป็นสิ่งสำคัญ
คุณสมบัติ
► อินพุตไฟกว้าง 12~48VDC พร้อมฟังก์ชันบูสเตอร์พลังงาน
► งบประมาณ PoE สูงสุด 90W (48VDC), งบประมาณ PoE 90W (24VDC), งบประมาณ PoE 60W (12VDC)
► รองรับ Full/Half-duplex, การเจรจาต่อรองอัตโนมัติ
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► เคสอะลูมิเนียม IP40

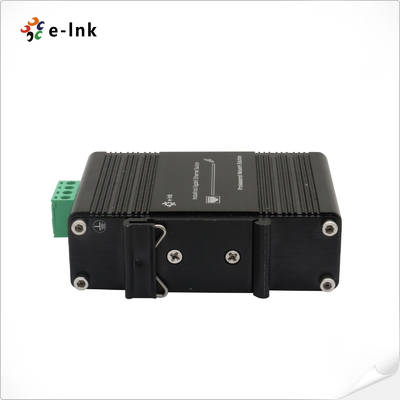

► รองรับการติดตั้งแบบราง DIN และติดผนัง
► ทนทานต่อสภาพแวดล้อม -40°C ถึง 75°C (-40°F ถึง 167°F) อุณหภูมิในการทำงาน
► 3 พอร์ต 10/100/1000BASET RJ45 auto-MDI/MDI-X พร้อม IEEE 802.3at PoE+ Injector (พอร์ต 1 ถึงพอร์ต 3)
► 1 พอร์ต 1000Base-X SC

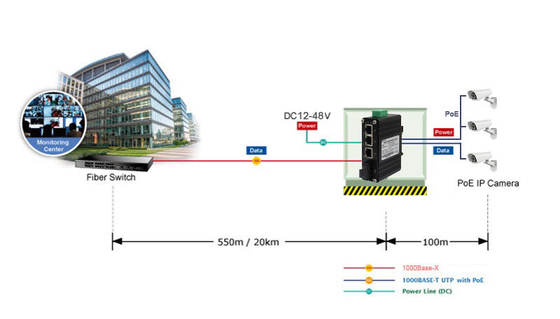

การใช้งาน
ดัชนีทางเทคนิค
อีเธอร์เน็ต
| มาตรฐาน: | |
| IEEE802.3 10Base-T | IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x Full-Duplex Flow Control | |
| IEEE 802.3az Energy Efficient Ethernet (EEE) | |
| ประเภทการประมวลผล: | |
| Store-and-Forward | อัตราการกรองไปข้างหน้า: |
| 14,880pps (10Mbps) | 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) | |
| หน่วยความจำบัฟเฟอร์แพ็กเก็ต: | |
| 4 Mbit | สวิตช์แฟบริค: |
| 12Gbps | ความยาวแพ็กเก็ตสูงสุด: |
| 9K ไบต์ | ขนาดตารางที่อยู่ |
| 2K ที่อยู่ MAC | อินเทอร์เฟซ |
| ตัวเชื่อมต่อ: | |
| 3 x RJ45 พร้อมฟังก์ชัน PoE+ injector 802.3at (พอร์ต 1 ถึง 3) | พอร์ตออปติคัล: |
| 1 x SC 1000Base-X | PoE (Power over Ethernet) |
| มาตรฐาน: | |
| IEEE 802.3at Power over Ethernet Plus | IEEE 802.3af Power over Ethernet |
| พอร์ต: | |
| RJ45 | การกำหนดพินพลังงาน |
| 4/5(+), 7/8(-) | งบประมาณ PoE: |
| งบประมาณ PoE สูงสุด 90 วัตต์ (48VDC), งบประมาณ PoE 90 วัตต์ (24VDC), งบประมาณ PoE 60 วัตต์ (12VDC) | ไฟฟ้าและเครื่องกล |
| กำลังไฟเข้า: | |
| 12~48VDC, ขั้วต่อ 2 พิน | การใช้พลังงาน: |
| <95W (Non-PoE<6W) | ไฟ LED แสดงสถานะ: |
| PWR: | |
| สถานะพลังงาน | L/A: |
| สถานะ LINK ของอีเธอร์เน็ต | FX: |
| สถานะ LINK ของไฟเบอร์ | PoE: |
| สถานะ PoE | ขนาด (กว้างxลึกxสูง): |
| 95 x 70 x 30 มม. | น้ำหนัก: |
| 0.3 กก. | ตัวเรือน: |
| ตัวเรือนอะลูมิเนียม | ตัวเลือกการติดตั้ง: |
| ราง DIN / ติดผนัง | สิ่งแวดล้อม |
| อุณหภูมิในการทำงาน: | |
| -40°C ถึง 75°C (-40°F ถึง 167°F) | อุณหภูมิในการจัดเก็บ: |
| -40°C ถึง 85°C (-40°F ถึง 185°F) | ความชื้นสัมพัทธ์: |
| 5% ถึง 95% ไม่มีการควบแน่น | MTBF |
| > 200,000 ชม. | การอนุมัติตามกฎข้อบังคับ |
| ISO9001, CE, FCC, RoHS | |
| EMI: | |
|
EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 EMS: |
|
|
IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) ข้อมูลการสั่งซื้อ |
|
รุ่น
| คำอธิบาย | LNK-IMC103GP |
| มินิสวิตช์อีเธอร์เน็ต Gigabit 3 พอร์ต 10/100/1000T 802.3at PoE + 1 พอร์ต 1000X SC พร้อมอินพุต 12~48VDC และ Voltage Booster, พอร์ตไฟเบอร์ SC, มัลติโหมด, ไฟเบอร์คู่, 850nm, 550m | LNK-IMC103GP-20 |
| มินิสวิตช์อีเธอร์เน็ต Gigabit 3 พอร์ต 10/100/1000T 802.3at PoE + 1 พอร์ต 1000X SC พร้อมอินพุต 12~48VDC และ Voltage Booster, พอร์ตไฟเบอร์ SC, โหมดเดียว, ไฟเบอร์คู่, 1310nm, 20km | LNK-IMC103GPS-20A |
| มินิสวิตช์อีเธอร์เน็ต Gigabit 3 พอร์ต 10/100/1000T 802.3at PoE + 1 พอร์ต 1000X SC พร้อมอินพุต 12~48VDC และ Voltage Booster, พอร์ตไฟเบอร์ SC, โหมดเดียว, ไฟเบอร์เดี่ยว, 1310nm TX/1550nm RX, 20km | LNK-IMC103GPS-20B |
| มินิสวิตช์อีเธอร์เน็ต Gigabit 3 พอร์ต 10/100/1000T 802.3at PoE + 1 พอร์ต 1000X SC พร้อมอินพุต 12~48VDC และ Voltage Booster, พอร์ตไฟเบอร์ SC, โหมดเดียว, ไฟเบอร์เดี่ยว, 1550nm TX/1310nm RX, 20km | ตัวเลือกการติดตั้ง |
| ► ติดตั้งขายึดราง DIN ตามค่าเริ่มต้น; รวมขายึดติดผนัง | ตัวเลือกพลังงาน |
| ► แหล่งจ่ายไฟ 12~48VDC เปิดสายไฟสำหรับขั้วต่อ | ► ต้องซื้อแหล่งจ่ายไฟแยกต่างหาก |
