รายละเอียดสินค้า:
การชำระเงิน:
|
ขั้วต่อ: | 8 x อาร์เจ45 | RS485: | 1 x RS485 (อุปกรณ์เสริม) |
---|---|---|---|
ประเภทข้อมูล: | 1Ch RS485 สองทิศทาง | สัญญาณ RS-485: | ข้อมูล+, ข้อมูล-, GND |
ขนาด (กxยxส): | 149 x 114 x 50 มม | น้ําหนัก: | 0.55กก |
ปลอก: | เคสอลูมิเนียม | ตัวเลือกการติดตั้ง: | DIN-Rail Mount |
ตัวเลือก SFP
ภาพรวม

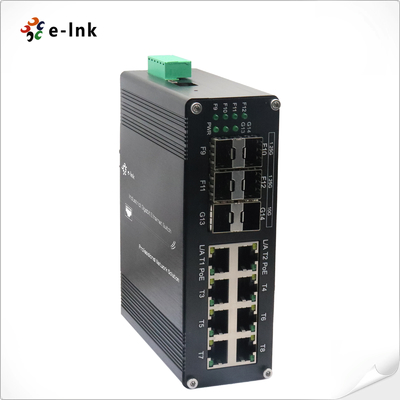

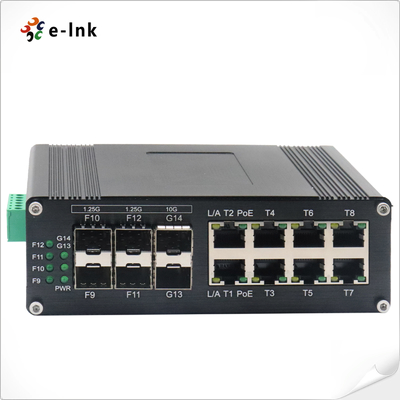

ซีรีส์ ETH-IMC2408MP เป็นสวิตช์ PoE+ แบบมัลติกิกะบิตแบบจัดการ L2+ ระดับอุตสาหกรรมที่
รวมการจ่ายไฟ PoE กำลังสูงเข้ากับการเชื่อมต่อไฟเบอร์ขั้นสูง มีพอร์ต Gigabit PoE+ 8 พอร์ต
(802.3at, 30W/พอร์ต), ช่องเสียบ 1G SFP 4 ช่อง และอัปลิงก์ 10G SFP+ 2 ช่อง สวิตช์ที่แข็งแกร่งนี้ได้รับการออกแบบมา
สำหรับการใช้งานที่ใช้แบนด์วิธสูง, power-over-Ethernet ในสภาพแวดล้อมที่รุนแรง
คุณสมบัติและประโยชน์หลัก:
✔ การออกแบบ PoE+ กำลังสูง:
- พอร์ต 10/100/1000Base-T(X) 8 พอร์ต จ่ายไฟได้สูงสุด 30W ต่อพอร์ต
- งบประมาณ PoE ทั้งหมด 240W สำหรับจ่ายไฟให้อุปกรณ์ที่ต้องการพลังงานสูงหลายเครื่อง
✔ การเชื่อมต่อไฟเบอร์แบบมัลติกิกะบิต:
- ช่องเสียบ 1000Base-X SFP 4 ช่อง (1G) + พอร์ต 10G SFP+ 2 ช่อง
- รองรับโมดูลโหมด single-mode/multi-mode (1/2 core)
- เปิดใช้งานโทโพโลยีไฟเบอร์ที่ยืดหยุ่นตั้งแต่ระยะสั้นถึง 80 กม.+
✔ ความน่าเชื่อถือในระดับอุตสาหกรรม:
- ช่วงอุณหภูมิการทำงาน -40°C ถึง +75°C
- ตัวเลือกการติดตั้งแบบ DIN-rail หรือติดผนัง
- การป้องกัน EMI/ไฟกระชาก (สอดคล้องกับ EN61000-6-2/4)
✔ การจัดการ L2+ ขั้นสูง:
- VLAN, QoS และการจัดการพลังงาน PoE
- IGMP snooping เพื่อเพิ่มประสิทธิภาพการรับส่งข้อมูลแบบมัลติคาสต์
- อิมเมจเฟิร์มแวร์คู่สำหรับการทำงานที่ปลอดภัยจากความผิดพลาด
การใช้งานในอุดมคติ:
• ระบบเฝ้าระวังความละเอียดสูง (กล้อง PTZ พร้อม backhaul 10G)
• เครือข่ายไร้สายภายนอกอาคาร (WAP ที่ใช้ PoE พร้อมการรวมไฟเบอร์)
• ระบบอัตโนมัติทางอุตสาหกรรมที่มีข้อกำหนด PoE และไฟเบอร์แบบผสม
• โครงสร้างพื้นฐานด้านการขนส่ง (ระบบตรวจสอบอุโมงค์/สะพาน)
ด้วยการผสมผสานที่เป็นเอกลักษณ์ของ PoE กำลังสูง, พอร์ตเข้าถึง 1G และอัปลิงก์ไฟเบอร์ 10G
ซีรีส์ ETH-IMC2408MP มอบความสามารถรอบด้านที่เหนือกว่าสำหรับเครือข่ายอุตสาหกรรมสมัยใหม่ การออกแบบที่แข็งแกร่งของสวิตช์
รับประกันการทำงานตลอด 24 ชั่วโมงทุกวันในสภาวะที่รุนแรง ในขณะที่ให้แบนด์วิธที่ปรับขนาดได้
และพลังงานสำหรับการปรับใช้ IoT ที่เพิ่มขึ้น
คุณสมบัติ

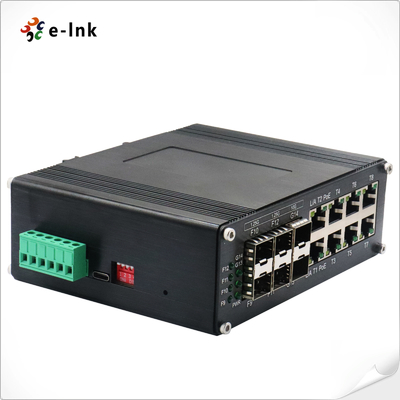

► สวิตช์ DIP รองรับ VLAN แบบปุ่มเดียว, การจัดการ Ring แบบปุ่มเดียว, การรีเซ็ต PoE และ PoE 250m
เครือข่าย
► รองรับการเชื่อมต่อพอร์ต USB-C เพื่อการจัดการที่ง่ายดาย โดยไม่จำเป็นต้องเข้าถึง RS232
พอร์ตอนุกรมเลย
► 9K Bytes Jumbo Frame
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► เคสอะลูมิเนียม IP40
► รองรับการติดตั้งแบบ DIN-Rail
► รองรับ 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+
► พอร์ต 10/100/1000Mbps RJ45 รองรับ Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX
► สอดคล้องกับ IEEE802.3af/at

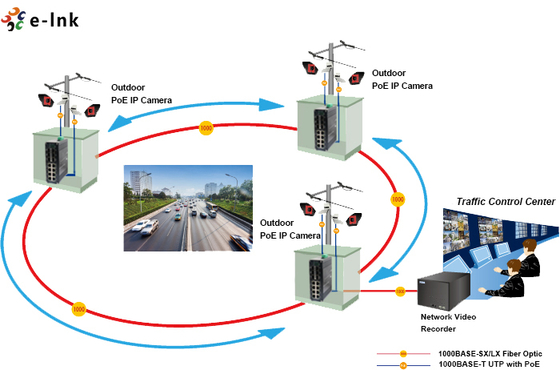

การใช้งาน
ดัชนีทางเทคนิค
อีเธอร์เน็ต | ||||
มาตรฐาน: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
อัตราการส่งต่อและกรอง: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
หน่วยความจำบัฟเฟอร์แพ็กเก็ต: | 12M บิต | |||
ประเภทการประมวลผล: | Store-and-Forward | |||
แบนด์วิธ Backplane | 110Gbps | |||
ความยาวแพ็กเก็ตสูงสุด: | 9K Bytes Jumbo Frame | |||
ขนาดตารางที่อยู่: | 8K ที่อยู่ MAC | |||
อินเทอร์เฟซ | ||||
ตัวเชื่อมต่อ: | 8 x RJ45 | |||
RS485: | 1 x RS485 (อุปกรณ์เสริม) | |||
พอร์ตออปติคัล: |
4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+ |
|||
USB-C: | 1 x USB-C (สำหรับการจัดการ) | |||
อินเทอร์เฟซอนุกรม RS485 (อุปกรณ์เสริม) | ||||
อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรู 3 พินมาตรฐานอุตสาหกรรม | |||
ประเภทข้อมูล | 1Ch RS485 Bi-Direction | |||
สัญญาณ RS-485 | Data+, Data-, GND | |||
ระยะสายพอร์ตอนุกรม (ทองแดง) | 1000 เมตร | |||
อัตราบอด | 0 ~ 800kbps | |||
PoE (Power over Ethernet) | ||||
มาตรฐาน: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
พอร์ต: | RJ45 | |||
การกำหนดพินพลังงาน | 4/5(+), 7/8(-) | |||
งบประมาณ PoE: | สูงสุด 240 วัตต์ | |||
สิ่งแวดล้อมอุณหภูมิในการทำงาน: | ||||
-40°C ถึง 80°C (-40°F ถึง 176°F) | อุณหภูมิในการจัดเก็บ: | |||
-40°C ถึง 85°C (-40°F ถึง 185°F) | ความชื้นสัมพัทธ์: | |||
5% ถึง 95% ไม่มีการควบแน่น | MTBF | |||
> 200,000 ชม. | ไฟฟ้าและกลไก | |||
กำลังไฟเข้า: | ||||
48~57VDC, พลังงานสำรอง (บล็อกขั้วต่อ 6 พิน) | การใช้พลังงาน: | |||
สูงสุด 8W (PoE ในการใช้งาน | <240W)การป้องกัน: | |||
การโอเวอร์โหลดอินพุตพลังงาน: | ||||
รีเซ็ตอัตโนมัติ | ขั้วย้อนกลับ: | |||
มีอยู่ | DI | |||
P Switchฟังก์ชันสวิตช์ DIP 4 หลัก | ||||
DIP![]() |
ฟังก์ชัน | การตั้งค่า | SW 1 | |
VLAN | รองรับ IEEE 802.1Q 4K VLAN, รองรับ QINQ, Double VLAN, | ปิด - ปิดใช้งาน | ไฟ LED แสดงสถานะ: | |
การจัดการ Ring | เปิด - เปิดใช้งาน | ปิด - ปิดใช้งาน | ไฟ LED แสดงสถานะ: | |
เครือข่าย PoE 250m | เปิด - เปิดใช้งาน | ปิด - ปิดใช้งาน | ไฟ LED แสดงสถานะ: | |
รีเซ็ต PoE | เปิด - เปิดใช้งาน | ปิด - ปิดใช้งาน | ไฟ LED แสดงสถานะ: | |
PWR: | ||||
สถานะพลังงาน | อีเธอร์เน็ต (ต่อพอร์ต): | |||
ลิงก์/กิจกรรม | PoE (อุปกรณ์เสริม) | |||
สถานะ PoE | ไฟเบอร์: | |||
พอร์ต Gigabit SFP: F9~F12 | พอร์ต 10G SFP+: F13, F14 | |||
ขนาด (กว้างxลึกxสูง): | ||||
149 x 114 x 50 มม. | น้ำหนัก: | |||
0.55 กก. | ตัวเรือน: | |||
เคสอะลูมิเนียม | ตัวเลือกการติดตั้ง: | |||
ติดตั้งแบบ DIN-Rail | คุณสมบัติซอฟต์แวร์ | |||
โปรโตคอล Redundancy | ||||
รองรับ STP/RSTP/MSTP/ERPSv2, Link Aggregation | รองรับมัลติคาสต์ | |||
รองรับ IGMP Snooping V1/V2/V3, รองรับ GMRP, GVMP, 802.1Q | VLAN | |||
รองรับ IEEE 802.1Q 4K VLAN, รองรับ QINQ, Double VLAN, | การจัดการเวลา | |||
SNTP | QOS | |||
การเปลี่ยนเส้นทางตามโฟลว์ |
การจำกัดอัตราตามโฟลว์
การกรองแพ็กเก็ตตามโฟลว์ |
|||
การออก ACL ตามพอร์ต |
ACL ตามพอร์ตและ VLAN
การกรองแพ็กเก็ต L2 ถึง L4, จับคู่ข้อความ 80 ไบต์แรก |
|||
ขีดจำกัดพลังงานทั้งหมดของการจ่ายไฟ PoE |
การจัดสรรพลังงานเอาต์พุต PoE
การกำหนดค่าลำดับความสำคัญเอาต์พุต PoE |
|||
รองรับการทำมิเรอร์พอร์ต, Syslog, Ping | ฟังก์ชันการจัดการ | |||
รองรับ CLI, WEB, SNMPv1/v2/v3, เซิร์ฟเวอร์ Telnet สำหรับการจัดการ, EEE, LLDP, เซิร์ฟเวอร์/ไคลเอนต์ DHCP (IPv4/IPv6), Cloud/MQTT | การจัดการการเตือนภัย | |||
รองรับเอาต์พุตการเตือนภัยรีเลย์ 1 ทาง, RMON, TRAP | ความปลอดภัย | |||
การป้องกัน Broadcast Storm, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
รองรับ DHCP Snooping, Option 82,802.1X การเข้าถึงความปลอดภัย,
รองรับการจัดการแบบลำดับชั้นของผู้ใช้, รายการควบคุมการเข้าถึง ACL, |
|||
การจัดการ IPv4/IPv6 |
เส้นทางคงที่ การอนุมัติตามกฎระเบียบ |
|||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, Class A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (ไฟกระชาก) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) | ||||
ข้อมูลการสั่งซื้อ |
รุ่น
คำอธิบาย | ETH-IMC2408MP |
สวิตช์อีเธอร์เน็ตแบบจัดการ Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ | ตัวเลือก SFP |
► ตัวเลือก SFP โปรดเลือก SFP ของคุณในหน้าตัวเลือก SFP ของเรา | ► โมดูล SFP จะต้องซื้อแยกต่างหาก |
ตัวเลือกการติดตั้ง | |
► ติดตั้งขายึด DIN-Rail เริ่มต้น | ตัวเลือกพลังงาน |
► แหล่งจ่ายไฟ DIN-Rail ลวดเปิดสำหรับบล็อกขั้วต่อ | ► แหล่งจ่ายไฟจะต้องซื้อแยกต่างหาก |
