ขั้วต่อ: | 24xRJ45 | RS485: | 1 x RS485 (อุปกรณ์เสริม) |
---|---|---|---|
พอร์ตออปติคัล: | 4 x 1,000Base-X SFP | USB-C: | 1 x USB-C (สำหรับการจัดการ) |
ขนาด (กxยxส): | 155 x 115 x 85 มิลลิเมตร | น้ําหนัก: | 1.2กก |
ปลอก: | เคสอลูมิเนียม | ตัวเลือกการติดตั้ง: | DIN-Rail Mount |

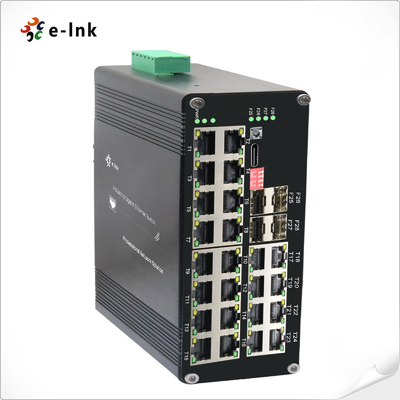

อุตสาหกรรม L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000Xสวิตช์อีเทอร์เน็ตที่จัดการด้วย SFP
ภาพรวม
ETH-DIMC2424MP Series เป็นสวิทช์ Ethernet PoE+ ที่จัดการ L2+ ระดับอุตสาหกรรม
ผสมผสานการจัดส่งพลังงานความหนาแน่นสูง กับความสามารถในการเชื่อมต่อเครือข่ายที่แข็งแกร่ง
Port PoE + (IEEE 802.3at, 30W ต่อ Port) และ 4 × 1000Base-X SFP fiber uplink,
สวิตช์ถูกออกแบบให้ใช้ในภารกิจที่สําคัญ ในสภาพแวดล้อมที่รุนแรง
คุณสมบัติและประโยชน์สําคัญ:
✔ การออกแบบ PoE+ พลังงานสูง: สายพาน 24× 10/100/1000Base-T (((X) ส่งถึง 30W ต่อสายพาน
อุปกรณ์ที่ใช้พลังงานมาก เช่น กล้อง PTZ และ AP แบบไร้สาย
✔ การเชื่อมต่อสื่อสองสาย: สล็อต 4 × SFP (แบบเดียว / หลายแบบ, 1/2 หลัก) ทําให้ไฟเบอร์ระยะไกล
สายกระดูกสันหลัง
✔ ความน่าเชื่อถือในอุตสาหกรรม: ใช้งานในอุณหภูมิที่รุนแรง (-40 °C ถึง +75 °C) ด้วยการป้องกันการกระจายไฟและ
ความต้านทานการสั่นสั่น
✔Advanced L2+ Management: VLAN, QoS, IGMP snooping และ port mirroring สําหรับการควบคุมการจราจรที่ดีที่สุด
✔ Plug-and-Play ความง่าย: Auto MDI/MDI-X และการเจรจาแบบอัตโนมัติทําให้การติดตั้งง่ายขึ้น

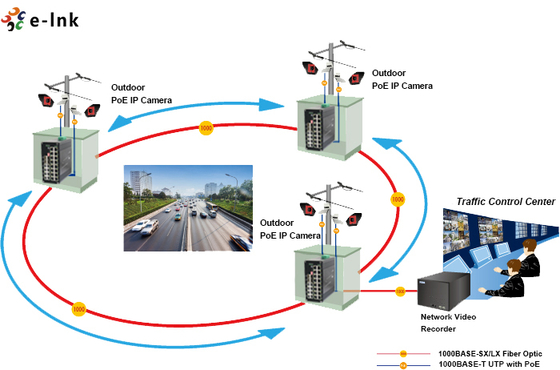

การใช้งานทั่วไป:
• ระบบเฝ้าระวัง IP ในขนาดใหญ่ (ใช้พลังงานกล้อง 24+)
•เครือข่าย IoT อุตสาหกรรมที่มีทอปโลยีทองแดง / สายใยผสม
•เครือข่ายเครือข่ายไร้สายภายนอกที่ต้องการ PoE และสายไฟเบอร์
• โครงสร้างพื้นฐานเมืองฉลาด (ควบคุมการจราจร, ไฟฟ้าถนน)
ด้วยงบประมาณ PoE ทั้งหมด 720W ที่ไม่มีคู่แข่ง และความทนทานระดับตัวนํา ETH-DIMC2424MP
เป็นทางออกที่ดีที่สุดสําหรับการใช้งานอุปกรณ์เครือข่ายพลังงานสูงในสภาพแวดล้อมที่ท้าทาย
ตัวเลือกไฟเบอร์-การป้องกันในอนาคตของเครือข่ายของคุณในขณะที่การออกแบบที่แข็งแกร่ง
สวิตช์ล้มเหลว
ลักษณะ
การสนับสนุนการเชื่อมต่อพอร์ต USB-C เพื่อการบริหารจัดการง่าย โดยไม่ต้องเข้าถึง RS232
ท่าเรือ
10K ไบท์จัมโบเฟรม
✅ IEEE 802.3az อีเอสเอ็นทีประหยัดพลังงาน (EEE)
อัลลูมิเนียม IP40
รองรับการติดตั้ง DIN-Rail
อุณหภูมิการทํางาน -40 °C ถึง 80 °C (-40 °F ถึง 176 °F)
รองรับ 24x10/100/1000Base-T + 4x1000Base-X SFP
10/100/1000Mbps RJ45 Port รองรับ Full/Half-duplex การเจรจาอัตโนมัติ Auto MDI/MDIX
✅ สอดคล้องกับ IEEE802.3af/at
DIP Switch รองรับ VLAN แบบ 1 คีย์, การจัดการแหวนแบบ 1 คีย์, PoE Reset และ 250m PoE Network
การใช้งาน
อัตราการแสดงผลทางเทคนิค
อีเทอร์เน็ต | ||||
มาตรฐาน: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d ต้นไม้กว้าง | ||||
อัตราการส่งต่อและกรอง: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
พลังความจําพัคเก็ตบุฟเฟอร์: | 12M บิต | |||
ประเภทการประมวลผล: | การจัดเก็บและส่ง | |||
ความกว้างแบนด์เพลนเบื้องหลัง | 110Gbps | |||
ความยาวของแพ็คเก็ตสูงสุด: | 10K ไบท์จัมโบเฟรม | |||
ขนาดตารางที่อยู่: | ที่อยู่ MAC 8K | |||
อินเตอร์เฟซ | ||||
เครื่องเชื่อม | 24 x RJ45 | |||
RS485: | 1 x RS485 (ไม่จําเป็น) | |||
Port optical: สายไฟฟ้า | 4 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (สําหรับการจัดการ) | |||
อินเตอร์เฟซลําดับ RS485 (ไม่จําเป็น) | ||||
อินเตอร์เฟซทางกายภาพ | ป้ายปลายสกรู 3 ปินแบบอุตสาหกรรมมาตรฐาน | |||
ประเภทข้อมูล | 1Ch RS485 สองทิศ | |||
สัญญาณ RS-485 | ข้อมูล+ ข้อมูล- GND | |||
ระยะทางสายท่าเรือลําดับ (ทองแดง) | 1000 เมตร | |||
อัตราการจ่าย | 0 ~ 800kbps | |||
PoE (Power over Ethernet) | ||||
มาตรฐาน: | IEEE 802.3at พลังงานผ่านอีเทอร์เน็ต พลัส | |||
IEEE 802.3af พลังงานผ่าน Ethernet | ||||
ท่าเรือ: | RJ45 | |||
การมอบปินพลังงาน | 4/5(+), 7/8(-) | |||
งบประมาณ PoE | งบประมาณ PoE ถึง 720 วัตต์ | |||
สภาพแวดล้อมนทัล | ||||
อุณหภูมิการทํางาน | -40°C ถึง 80°C (-40°F ถึง 176°F) | |||
อุณหภูมิการเก็บรักษา: | -40°C ถึง 85°C (-40°F ถึง 185°F) | |||
ความชื้นสัมพัทธ์: | 5% ถึง 95% ไม่หมัก | |||
MTBF | > 200,000 ชั่วโมง | |||
เครื่องไฟฟ้าและเครื่องกล | ||||
พลังการเข้า: | 48 ~ 57VDC, พลังงานที่เหลือ (6-pin Terminal Block) | |||
การบริโภคพลังงาน | 8W Max. ((PoE ในการใช้งาน<720W) | |||
การป้องกัน: | ||||
การอุดหนุนพลังงาน: | อัตโนมัติรีเซ็ท | |||
การสับเปลี่ยนขั้วโลก | ปัจจุบัน | |||
DIP เปลี่ยน | ||||
ฟังก์ชันสวิตช์ DIP 4 หลัก![]() |
DIP | หน้าที่ | การตั้งค่า | |
SW 1 | VLAN | ON - เปิด | OFF - คนพิการ | |
SW 2 | การจัดการแหวน | ON - เปิด | OFF - คนพิการ | |
SW 3 (ต้องปรับปรุง) | เครือข่าย PoE 250m | ON - เปิด | OFF - คนพิการ | |
SW 4 (ต้องปรับปรุง) | PoE Reset | ON - เปิด | OFF - คนพิการ | |
ตัวชี้วัด LED | ||||
พลังงาน | สถานะพลังงาน | |||
Ethernet (ต่อ Port) | ความสัมพันธ์/กิจกรรม | |||
PoE | สถานะ PoE (T1 ~ T24) | |||
สายใย: | Port Gigabit SFP: F25 ~ F28 | |||
ขนาด (WxDxH): | 155 x 115 x 85 มิลลิเมตร | |||
น้ําหนัก: | 1.2KG | |||
กล่อง: | กล่องอลูมิเนียม | |||
ตัวเลือกการติดตั้ง | การติดตั้ง DIN-Rail | |||
คุณสมบัติของซอฟต์แวร์ | ||||
ระเบียบการลาออก | การสนับสนุน STP/RSTP/MSTP/ERPSv2 การรวม Link | |||
การสนับสนุน Multicast | รองรับ IGMP Snooping V1/V2/V3, รองรับ GMRP, GVMP,802.1Q | |||
VLAN | รองรับ IEEE 802.1Q 4K VLAN รองรับ QINQ, VLAN สอง | |||
การจัดการเวลา | SNTP | |||
QOS |
การนําทางใหม่โดยใช้กระแส การจํากัดอัตราบนพื้นฐานการไหล |
|||
ACL |
การออก ACL จากท่าเรือ ACL ที่ใช้พอร์ตและ VLAN |
|||
การจัดการ PoE |
ขั้นต่ําพลังงานรวมของปั๊มพลังงาน PoE การจัดสรรพลังงานออก PoE |
|||
การบํารุงรักษาทางการตรวจสอบ | รองรับการสะท้อนพอร์ต, Syslog, Ping | |||
ปฏิบัติหน้าที่บริหาร | รองรับ CLI, WEB, SNMPv1/v2/v3, Telnet server สําหรับการจัดการ, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT | |||
การจัดการสัญญาณเตือน | การสนับสนุน 1 ทางการออกสัญญาณรีเล่ย, RMON, TRAP | |||
ความปลอดภัย |
การป้องกันพายุการออกอากาศ, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 รองรับ DHCP Snooping, ตัวเลือก 82802.1X การเข้าถึงความปลอดภัย |
|||
คุณสมบัติชั้น 2+ แบบล่วงหน้า |
การจัดการ IPv4/IPv6 เส้นทางสถิติ |
|||
การอนุมัติตามกฎหมาย | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011 ประเภท A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (กระจาย) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
ข้อมูลการสั่งซื้อ
รุ่น | คําอธิบาย |
ETH-DIMC2424MP | อุตสาหกรรม L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP การจัดการ Ethernet สวิตช์ |
ตัวเลือก SFP | โปรดเลือก SFP ของคุณในหน้า SFP Options |
โมดูล SFP ต้องซื้อแยกกัน | |
ตัวเลือกการติดตั้ง | ราคาของรถไฟฟ้า |
ตัวเลือกพลังงาน | ✅ DIN-Rail Power Supply สายไฟเปิดสําหรับตึกปลายทาง |
จําหน่ายพลังงานต้องซื้อแยก |
