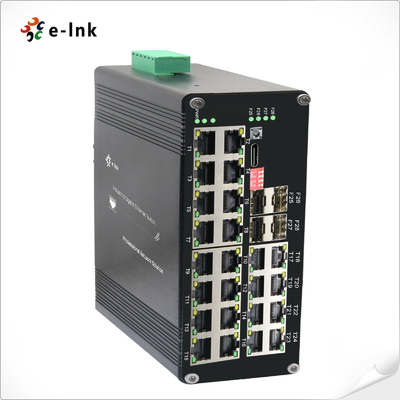

สวิตช์อีเธอร์เน็ต Industrial Managed SFP 24 พอร์ต TP และ 4 พอร์ตไฟเบอร์ สำหรับการรวมเครือข่าย

อุตสาหกรรม L2+ 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch การปรับเปลี่ยน Ethernet

ภาพรวม

ETH-DIMC2424M Series เป็นสวิตช์ Ethernet L2+ ระดับอุตสาหกรรม

การจัดจําหน่ายเครือข่ายความหนาแน่นสูงในสภาพแวดล้อมที่ต้องการ มี 24× 10/100/1000Base-T(X

สายพานทองแดงและสล็อตไฟเบอร์ SFP 4 × 1000Base-X สวิตช์ที่แข็งแกร่งนี้

และผลงานสําหรับการใช้งานในอุตสาหกรรม

ลักษณะสําคัญ:
- ความหนาแน่นของพอร์ตสูง: พอร์ต Gigabit Ethernet ที่มีการเจรจาด้วยอัตโนมัติ 24 × ด้วย Full / Half duplex และ auto

การสนับสนุน MDI/MDI-X
- การเชื่อมต่อไฟเบอร์ยืดหยุ่น: สล็อต SFP 4 × ที่เข้ากันได้กับโมดูลแบบเดียว/หลายแบบ (1/2 คอร์)
- การบริหาร L2+ ระดับสูง: มีคุณสมบัติครบวงจรรวมถึง VLAN, QoS, ความปลอดภัย และเครือข่าย

การติดตาม
- ความทนทานในอุตสาหกรรม: ออกแบบให้ทํางานได้อย่างน่าเชื่อถือในสภาพที่รุนแรง (-40 °C ถึง + 75 °C)

การใช้งานที่เหมาะสม
✓ ระบบอัตโนมัติอุตสาหกรรมขนาดใหญ่
✓ เครือข่ายการเฝ้าระวัง IP ความหนาแน่นสูง
✓ การจัดจําหน่ายจุดการเข้าถึงไร้สายในองค์กร
✓ การเชื่อมต่อสถานที่ทางไกลด้วยสายไฟเบอร์
✓ โครงสร้างพื้นฐานสําคัญที่ต้องการอุปกรณ์ที่แข็งแรง

ด้วยการผสมผสานของจํานวนพอร์ตที่สูงและการเชื่อมต่อไฟเบอร์ ETH-DIMC2424M Series

โซลูชั่นที่สามารถปรับขนาดได้ สําหรับเครือข่ายที่ต้องการทั้งการเข้าถึงทองแดงและความสามารถของสายใย

การออกแบบของสวิตช์ในระดับอุตสาหกรรม รับประกันผลงานที่น่าเชื่อถือในสภาพแวดล้อมที่รุนแรง

คุณสมบัติการจัดการที่ก้าวหน้าทําให้การควบคุมและปรับปรุงเครือข่ายที่แม่นยํา

เหมาะสําหรับการใช้งานที่มีความน่าเชื่อถือของเครือข่าย ความสามารถในการปรับขนาด และการจัดการทางไกล

เป็นความต้องการที่สําคัญ

ลักษณะ

10K ไบท์จัมโบเฟรม

✅ IEEE 802.3az อีเอสเอ็นทีประหยัดพลังงาน (EEE)

อัลลูมิเนียม IP40

รองรับการติดตั้ง DIN-Rail

การทํางานที่ -40 °C ถึง 80 °C (-40 °F ถึง 176 °F)

รองรับ 24x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Port รองรับ Full/Half-duplex การเจรจาอัตโนมัติ Auto MDI/MDIX

รองรับการเชื่อมต่อพอร์ต USB-C เพื่อการจัดการง่าย โดยไม่ต้องใช้ RS232

สายพานลําดับ

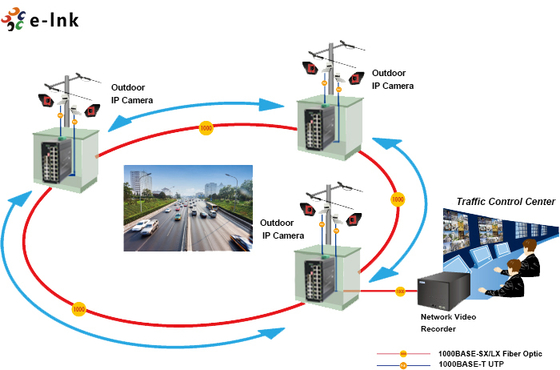

การใช้งาน

อัตราการแสดงผลทางเทคนิค

อีเทอร์เน็ต
มาตรฐาน:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d ต้นไม้กว้าง
อัตราการส่งต่อและกรอง:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
พลังความจําพัคเก็ตบุฟเฟอร์:	12M บิต
ประเภทการประมวลผล:	การจัดเก็บและส่ง
ความกว้างแบนด์เพลนเบื้องหลัง	110Gbps
ความยาวของแพ็คเก็ตสูงสุด:	10K ไบท์จัมโบเฟรม
ขนาดตารางที่อยู่:	ที่อยู่ MAC 8K
อินเตอร์เฟซ
เครื่องเชื่อม	24 x RJ45
RS485:	1 x RS485 (ไม่จําเป็น)
Port optical: สายไฟฟ้า	4 x 1000Base-X SFP
USB-C:	1 x USB-C (สําหรับการจัดการ)
อินเตอร์เฟซลําดับ RS485 (ไม่จําเป็น)
อินเตอร์เฟซทางกายภาพ	ป้ายปลายสกรู 3 ปินแบบอุตสาหกรรมมาตรฐาน
ประเภทข้อมูล	1Ch RS485 สองทิศ
สัญญาณ RS-485	ข้อมูล+ ข้อมูล- GND
ระยะทางสายท่าเรือลําดับ (ทองแดง)	1000 เมตร
อัตราการจ่าย	0 ~ 800kbps
สภาพแวดล้อมนทัล
อุณหภูมิการทํางาน	-40°C ถึง 80°C (-40°F ถึง 176°F)
อุณหภูมิการเก็บรักษา:	-40°C ถึง 85°C (-40°F ถึง 185°F)
ความชื้นสัมพัทธ์:	5% ถึง 95% ไม่หมัก
MTBF	> 200,000 ชั่วโมง
เครื่องไฟฟ้าและเครื่องกล

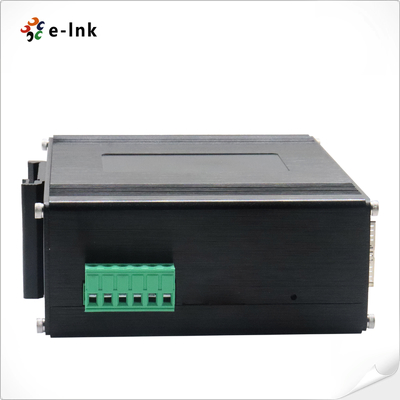

พลังการเข้า:	12 ~ 48VDC, พลังงานที่เหลือ (6-pin Terminal Block)
การบริโภคพลังงาน	8W สูงสุด
การป้องกัน:
การอุดหนุนพลังงาน:	อัตโนมัติรีเซ็ท
การสับเปลี่ยนขั้วโลก	ปัจจุบัน
DIP เปลี่ยน
ฟังก์ชันสวิตช์ DIP 4 หลัก	DIP	หน้าที่	การตั้งค่า
	SW 1	VLAN	ON - เปิด	OFF - คนพิการ
	SW 2	การจัดการแหวน	ON - เปิด	OFF - คนพิการ
	SW 3	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้
	SW 4	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้

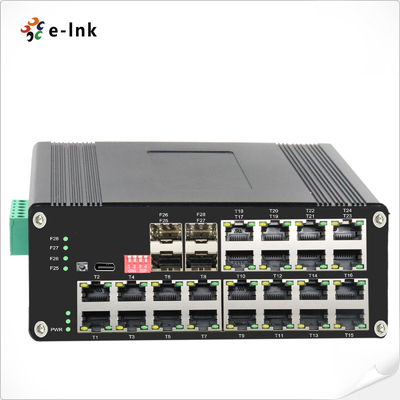

ตัวชี้วัด LED
PWR:	สถานะพลังงาน
Ethernet (ต่อ Port)	ความสัมพันธ์/กิจกรรม
RJ45 Port	(T1 ~ T24)
สายใย:	Port Gigabit SFP: F25 ~ F28
ขนาด (WxDxH):	155 x 115 x 85 มิลลิเมตร
น้ําหนัก:	1.2KG
กล่อง:	กล่องอลูมิเนียม
ตัวเลือกการติดตั้ง	การติดตั้ง DIN-Rail
คุณสมบัติของซอฟต์แวร์
ระเบียบการลาออก	การสนับสนุน STP/RSTP/MSTP/ERPSv2 การรวม Link
การสนับสนุน Multicast	รองรับ IGMP Snooping V1/V2/V3, รองรับ GMRP, GVMP,802.1Q
VLAN	รองรับ IEEE 802.1Q 4K VLAN รองรับ QINQ, VLAN สอง
การจัดการเวลา	SNTP
QOS	การนําทางใหม่โดยใช้กระแส การจํากัดอัตราบนพื้นฐานการไหล การกรองแพ็คเก็ตที่ใช้การไหล 8*คิวการออกของทุกพอร์ต 802.1p/DSCP การ mapping ความสําคัญ คอยอสการบริการที่แตกต่างกัน การระบุความสําคัญ/การระบุ อัลกอริทึมการกําหนดการคิว (SP, WRR, SP+WRR)
ACL	การออก ACL จากท่าเรือ ACL ที่ใช้พอร์ตและ VLAN การกรองแพ็คเก็ต L2 ถึง L4 ตรงกับข้อความ 80 ไบท์แรก ให้ ACL ตาม MAC, ที่อยู่ MAC ของจุดหมายปลายทาง, แหล่ง IP, IP ของจุดหมายปลายทาง, ประเภทโปรโตคอล IP, TCP / UDP Port, TCP / UDP Port Range, และ VLAN เป็นต้น
การบํารุงรักษาทางการตรวจสอบ	รองรับการสะท้อนพอร์ต, Syslog, Ping
ปฏิบัติหน้าที่บริหาร	รองรับ CLI, WEB, SNMPv1/v2/v3, Telnet server สําหรับการจัดการ, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
การจัดการสัญญาณเตือน	การสนับสนุน 1 ทางการออกสัญญาณรีเล่ย, RMON, TRAP
ความปลอดภัย	การป้องกันพายุการออกอากาศ, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 รองรับ DHCP Snooping, ตัวเลือก 82802.1X การเข้าถึงความปลอดภัย รองรับการจัดการระดับความเป็นลําดับของผู้ใช้งาน, รายการควบคุมการเข้าถึง ACL, การสนับสนุน DDOS การกรอง / การผูกพัน MAC โดยใช้พอร์ต, หลุมดํา MAC, การป้องกันแหล่ง IP, การแยกพอร์ต, จํากัดความเร็วข้อความ ARP
คุณสมบัติชั้น 2+ แบบล่วงหน้า	การจัดการ IPv4/IPv6 เส้นทางสถิติ
การอนุมัติตามกฎหมาย
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011 ประเภท A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (กระจาย)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
