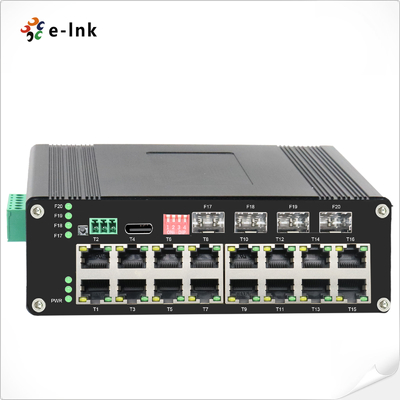

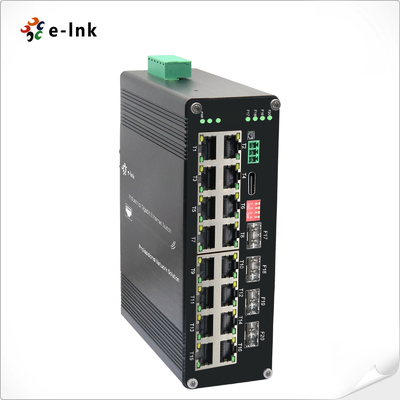

สวิตช์อีเธอร์เน็ตแบบจัดการ Industrial L2+ 16 พอร์ต 10/100/1000Base-T + 4 พอร์ต 1000Base-X SFP แบบแข็งแกร่ง

อุตสาหกรรม L2+ 16-Port 10/100/1000T + 4-พอร์ต 1000Xสวิตช์อีเทอร์เน็ตที่จัดการด้วย SFP

ภาพรวม

ETH-DIMC2416M Series เป็นสวิทช์ Ethernet L2+ ระดับอุตสาหกรรมที่ได้รับการจัดการ

แอปพลิเคชั่นเครือข่ายที่สําคัญสําหรับภารกิจ สวิตช์ความหนาแน่นสูงนี้มี 16× 10/100/1000Base-T ((X)

ทองแดงพอร์ตและ 4 × 1000Base-X สล็อตไฟเบอร์ SFP, การให้เลือกการเชื่อมต่อยืดหยุ่นสําหรับหลากหลาย

สภาพแวดล้อมอุตสาหกรรม

ออกแบบให้มีความน่าเชื่อถือ สวิตช์รองรับ:
- สายพานทองแดงที่ต่อรองด้วยอัตโนมัติ ด้วยโหมด Full/Half Duplex และอัตโนมัติ MDI/MDI-X
- ตัวเลือก SFP ที่หลากหลาย ( single-mode/multi-mode, 1/2 core)
- การบริหาร L2+ ระดับสูง รวมถึง VLAN, QoS และคุณสมบัติความปลอดภัย
- การออกแบบที่แข็งแรงในอุตสาหกรรมสําหรับการทํางานในสภาพที่รุนแรง

เหมาะสําหรับ:
✓ ระบบอัตโนมัติอุตสาหกรรม

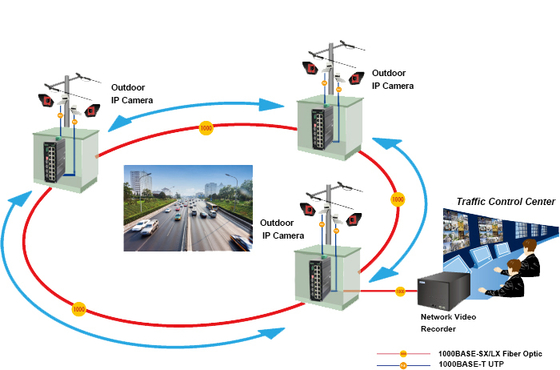

✓ เครือข่ายการเฝ้าระวัง IP (รองรับกล้องหลายตัว)
✓ การใช้งานจุดเข้าถึงไร้สาย
✓ การเชื่อมต่อสถานที่ทางไกล
✓ การใช้งานในสภาพแวดล้อมที่รุนแรง

ด้วยการผสมผสานของความหนาแน่นของท่าเรือสูง ความสามารถการเชื่อมต่อไฟเบอร์และการก่อสร้างที่แข็งแรง

ETH-DIMC2416M Series ส่งผลงานเครือข่ายที่น่าเชื่อถือได้

คุณสมบัติการจัดการของสวิทช์ทําให้การควบคุมเครือข่ายแม่นยํา

รับประกันการทํางานต่อเนื่องในอุณหภูมิจาก -40 °C ถึง +75 °C ทําให้มันเหมาะสมสําหรับภายนอก

และสถานที่อุตสาหกรรมที่ต้องการ

ลักษณะ

การสนับสนุนการเชื่อมต่อพอร์ต USB-C เพื่อการบริหารจัดการง่าย โดยไม่ต้องเข้าถึง RS232

ท่าเรือ

10K ไบท์จัมโบเฟรม

✅ IEEE 802.3az อีเอสเอ็นทีประหยัดพลังงาน (EEE)

อัลลูมิเนียม IP40

รองรับการติดตั้ง DIN-Rail

-40 °C ถึง 80 °C (-40 °F ถึง 176 °F)

รองรับ 16x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Port รองรับ Full/Half-duplex การเจรจาอัตโนมัติ Auto MDI/MDIX

การใช้งาน

อัตราการแสดงผลทางเทคนิค

อีเทอร์เน็ต
มาตรฐาน:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d ต้นไม้กว้าง
อัตราการส่งต่อและกรอง:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
พลังความจําพัคเก็ตบุฟเฟอร์:	12M บิต
ประเภทการประมวลผล:	การจัดเก็บและส่ง
ความกว้างแบนด์เพลนเบื้องหลัง	110Gbps
ความยาวของแพ็คเก็ตสูงสุด:	10K ไบท์จัมโบเฟรม
ขนาดตารางที่อยู่:	ที่อยู่ MAC 8K
อินเตอร์เฟซ
เครื่องเชื่อม	16 x RJ45
RS485:	1 x RS485 (ไม่จําเป็น)
Port optical: สายไฟฟ้า	4 x 1000Base-X SFP
USB-C:	1 x USB-C (สําหรับการจัดการ)
อินเตอร์เฟซลําดับ RS485 (ไม่จําเป็น)
อินเตอร์เฟซทางกายภาพ	ป้ายปลายสกรู 3 ปินแบบอุตสาหกรรมมาตรฐาน
ประเภทข้อมูล	1Ch RS485 สองทิศ
สัญญาณ RS-485	ข้อมูล+ ข้อมูล- GND
ระยะทางสายท่าเรือลําดับ (ทองแดง)	1000 เมตร
อัตราการจ่าย	0 ~ 800kbps
สภาพแวดล้อมนทัล
อุณหภูมิการทํางาน	-40°C ถึง 80°C (-40°F ถึง 176°F)
อุณหภูมิการเก็บรักษา:	-40°C ถึง 85°C (-40°F ถึง 185°F)
ความชื้นสัมพัทธ์:	5% ถึง 95% ไม่หมัก
MTBF	> 200,000 ชั่วโมง
เครื่องไฟฟ้าและเครื่องกล

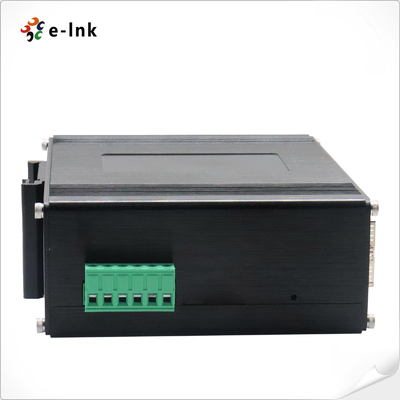

พลังการเข้า:	12 ~ 48VDC, พลังงานที่เหลือ (6-pin Terminal Block)
การบริโภคพลังงาน	8W แม็กซ์
การป้องกัน:
การอุดหนุนพลังงาน:	อัตโนมัติรีเซ็ท
การสับเปลี่ยนขั้วโลก	ปัจจุบัน
DIP เปลี่ยน
ฟังก์ชันสวิตช์ DIP 4 หลัก	DIP	หน้าที่	การตั้งค่า
	SW 1	VLAN	ON - เปิด	OFF - คนพิการ
	SW 2	การจัดการแหวน	ON - เปิด	OFF - คนพิการ
	SW 3	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้
	SW 4	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้
ตัวชี้วัด LED
PWR:	สถานะพลังงาน
Ethernet (ต่อ Port)	ความสัมพันธ์/กิจกรรม
สายใย:	สายพาน Gigabit SFP: F17~F20
ขนาด (WxDxH):	155 x 115 x 85 มิลลิเมตร
น้ําหนัก:	1.2KG
กล่อง:	กล่องอลูมิเนียม
ตัวเลือกการติดตั้ง	การติดตั้ง DIN-Rail
คุณสมบัติของซอฟต์แวร์
ระเบียบการลาออก	การสนับสนุน STP/RSTP/MSTP/ERPSv2 การรวม Link
การสนับสนุน Multicast	รองรับ IGMP Snooping V1/V2/V3, รองรับ GMRP, GVMP,802.1Q
VLAN	รองรับ IEEE 802.1Q 4K VLAN รองรับ QINQ, VLAN สอง
การจัดการเวลา	SNTP
QOS	การนําทางใหม่โดยใช้กระแส การจํากัดอัตราบนพื้นฐานการไหล การกรองแพ็คเก็ตที่ใช้การไหล 8*คิวการออกของทุกพอร์ต 802.1p/DSCP การ mapping ความสําคัญ คอยอสการบริการที่แตกต่างกัน การระบุความสําคัญ/การระบุ อัลกอริทึมการกําหนดการคิว (SP, WRR, SP+WRR)
ACL	การออก ACL จากท่าเรือ ACL ที่ใช้พอร์ตและ VLAN การกรองแพ็คเก็ต L2 ถึง L4 ตรงกับข้อความ 80 ไบท์แรก ให้ ACL ตาม MAC, ที่อยู่ MAC ของจุดหมายปลายทาง, แหล่ง IP, IP ของจุดหมายปลายทาง, ประเภทโปรโตคอล IP, TCP / UDP Port, TCP / UDP Port Range, และ VLAN เป็นต้น
การจัดการ PoE	ขั้นต่ําพลังงานรวมของปั๊มพลังงาน PoE การจัดสรรพลังงานออก PoE การตั้งค่าความสําคัญในการออก PoE สถานะการทํางาน PoE โปรแกรมการดําเนินงาน PoE
การบํารุงรักษาทางการตรวจสอบ	รองรับการสะท้อนพอร์ต, Syslog, Ping
ปฏิบัติหน้าที่บริหาร	รองรับ CLI, WEB, SNMPv1/v2/v3, Telnet server สําหรับการจัดการ, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
การจัดการสัญญาณเตือน	การสนับสนุน 1 ทางการออกสัญญาณรีเล่ย, RMON, TRAP
ความปลอดภัย	การป้องกันพายุการออกอากาศ, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 รองรับ DHCP Snooping, ตัวเลือก 82802.1X การเข้าถึงความปลอดภัย รองรับการจัดการระดับความเป็นลําดับของผู้ใช้งาน, รายการควบคุมการเข้าถึง ACL, การสนับสนุน DDOS การกรอง / การผูกพัน MAC โดยใช้พอร์ต, หลุมดํา MAC, การป้องกันแหล่ง IP, การแยกพอร์ต, จํากัดความเร็วข้อความ ARP
คุณสมบัติชั้น 2+ แบบล่วงหน้า	การจัดการ IPv4/IPv6 เส้นทางสถิติ
การอนุมัติตามกฎหมาย
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011 ประเภท A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (กระจาย)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
