อุตสาหกรรม 1G / 10G SFP + เป็น SFP + OEO Converter (3R Repeater) ด้วยฟังก์ชัน 1G Ethernet Media Converter

อุตสาหกรรม 1G/10G SFP+ เป็น SFP+ OEO Converter (3R Repeater) พร้อมฟังก์ชัน 1G Ethernet Media Converter

ภาพรวม

ETH-IMC2402-OEO ซีรีย์เป็นตัวแทนของประสิทธิภาพสูงอุตสาหกรรมชั้น 10G

เครื่องแปลง Optical-Electrical-Optical (OEO) ที่ออกแบบมาสําหรับโครงสร้างพื้นฐานเครือข่ายที่สําคัญต่อภารกิจ

อุปกรณ์ที่แข็งแกร่งเหล่านี้มีหน้าที่สองอย่างทั้งเครื่องแปลงสื่อไฟเบอร์และระยะไกล

เครื่องซ้ําไฟเบอร์รองรับการถ่ายทอด 10Gbps ผ่านสภาพอุณหภูมิที่รุนแรง

(-40 °C ถึง + 80 °C)

ออกแบบให้กับแอพลิเคชั่นเครือข่ายรั้วรวมถึง SAN, LAN และแวดล้อม MAN

ซีรี่ย์นี้ให้การสนับสนุนโปรโตคอลหลากหลายสําหรับ SDH/SONET STM-64/OC-192, 10G Fiber

ช่องทางและ 10G Ethernet ความสามารถที่ก้าวหน้าของมันรวมถึงการแปลงความยาวคลื่นทางออปติก

(1310nm/1550nm/CWDM/DWDM) ด้วยฟังก์ชัน Loop-back ทําให้มันเหมาะสมสําหรับความต้องการ

โรงงานในห้องปฏิบัติการ R&D ศูนย์ข้อมูล และสถานที่โทรคมนาคม

สถาปัตยกรรมยืดหยุ่นของเครื่องแปลงยังสามารถแปลงสื่อเส้นใยเป็นทองแดง 1Gbps

ระยะทางการส่งถึง 120 กิโลเมตร

ใช้เป็นเครื่องซ้ําไฟเบอร์หรือเครื่องแปลงสื่ออิสระจากโปรโตคอล ETH-IMC2402-OEO

ซีรีย์รับประกันผลงานที่น่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมที่ยากลําบาก

อุปกรณ์จะล้มเหลว

จุดเด่น:
1การทํางานแบบสองแบบทั้งเครื่องแปลงสื่อและเครื่องซ้ําระยะไกล
2ความน่าเชื่อถือในระดับอุตสาหกรรมสําหรับสภาพแวดล้อมที่รุนแรง
3การสนับสนุนโปรโตคอล 10G อย่างครบวงจร
4ความสามารถในการแปลงความยาวคลื่นที่พัฒนา
5ระยะทางการส่งสัญญาณขยายไป 120 กม.
6. มุ่งเน้นการใช้งานที่สําคัญต่อภารกิจ
7การแตกต่างอย่างชัดเจนจากการแก้ไขระดับพาณิชย์

ลักษณะ

DIP Switch รองรับการสลับอัตราการส่งข้อมูลไฟเบอร์ 1.25G/10G

สามารถเป็น 1G Ethernet Media Converter หากใช้ Ethernet

อัลลูมิเนียม IP40

รองรับการติดตั้ง DIN-Rail/Wall-Mount

อุณหภูมิการทํางาน -40 °C ถึง 80 °C (-40 °F ถึง 176 °F)

✓ รองรับการติดต่อร้อน, จอ LED เต็มสถานะ, การติดตั้งง่าย

รองรับความยาวคลื่น DWDM / CWDM ที่กําหนดโดย ITUT และยังสามารถแสดงฟังก์ชัน DDM

รองรับ Loop-back และ Jumbo Frame

การขนส่งที่โปร่งใสและความช้าที่น้อยมาก

ปฏิบัติการ 3R (การฟื้นฟู, การปรับรูป, การกําหนดเวลาใหม่)

การใช้งาน

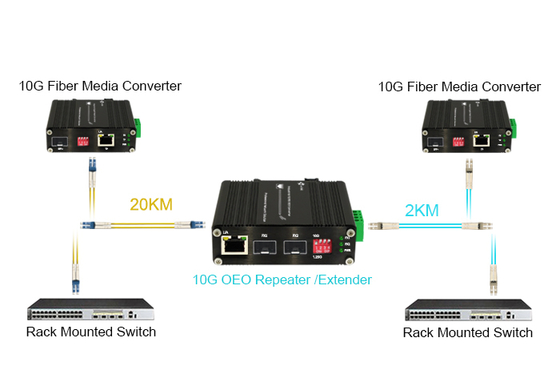

การใช้งาน I: เครื่องแปลง OEO 1G/10G (3R Repeater)

การใช้งาน II: สายใยต่อทองแดง 1Gbps อุปกรณ์ Ethernet ทําหน้าที่เป็นสื่อสายใยต่อทองแดง

เครื่องแปลง

อัตราการแสดงผลทางเทคนิค

ข้อมูลการทํางาน	อัตราการแสดงผลทางเทคนิค
ฟังก์ชันของอุปกรณ์	เครื่องซ้ํา 3R
ความเร็วในการส่ง	10G: 8.5Gb/s-11.7Gb/s
โปรต็อกอล	8.5G สายไฟเบอร์ SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN ด้วยการรหัส 255/237 FEC (11.09Gbps) ช่องไฟเบอร์ 10G (11.32Gbps) 10G POS
ประเภทอินเตอร์เฟซ	SFP+ เป็น SFP+
ระยะทางส่ง	โมดูล SFP+: สูงสุด 80 กม.
พัสดุสูงสุด อัตราการส่งต่อ	14,880,950/S
อุณหภูมิการทํางาน	-40°C ถึง 80°C (-40°F ถึง 176°F)
อุณหภูมิในการเก็บ	-40°C ถึง 85°C (-40°F ถึง 185°F)
ความชุ่มชื้น	5% ถึง 95% ไม่หมัก
MTBF	> 200,000 ชั่วโมง
Ethernet Media Converter รายละเอียด
มาตรฐาน	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x การควบคุมการไหลของ Full-duplex
โหมดการทํางาน	10/100/1000BASE-T ถึง 1000BASE-SX/LX
ประเภทท่าเรือ	SFP ถึง RJ45
สายเคเบิลเครือข่าย	คู่บิด 10BASE-T: UTP 2 คู่ ประเภทที่ 34,5สูงสุด 100 เมตร 100BASE-TX: 2 คู่ UTP แคท 5 สูงสุด 100m 1000BASE-T: 4 คู่ STP Cat 5 ถึง 100m สายไฟฟ้าไฟเบอร์ออปติก 1000BASE-SX: สายใยไฟฟ้าหลายรูปแบบ 50/125μm หรือ 62.5/125μm ขนาดสูงสุด 220/550m/2km 1000BASE-LX: สายเคเบิลแบบเดียว 9/125μm ให้ระยะทางยาว 10/20/40/80/120km (แตกต่างกันตามโมดูล SFP)
เครื่องไฟฟ้าและเครื่องกล

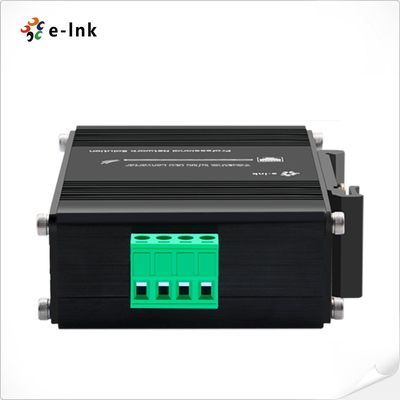

พลังการเข้า	12 ~ 48VDC, พลังงานที่เหลือ (6-pin Terminal Block)
การบริโภคพลังงาน	8W สูงสุด
การคุ้มครอง
ความแรงเข้ามากเกินไป	อัตโนมัติรีเซ็ท
ความขั้วทางกลับ	ปัจจุบัน

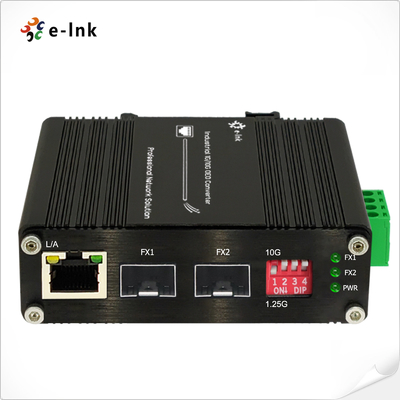

DIP เปลี่ยน
ฟังก์ชันสวิตช์ DIP 4 หลัก	DIP	หน้าที่	การตั้งค่า
	SW 1	1.25G/10G	ON - 1.25 ~ 8.5G	OFF - 10.3G หรือ 14.025G
	SW 2	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้
	SW 3	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้
	SW 4	เก็บไว้	ON - เก็บไว้	OFF - เก็บไว้
ตัวชี้วัด LED
PWR	สถานะพลังงาน
FX1	SFP Port-1
FX2	Port SFP-2
L/A	TP LINK/ACT
ขนาด (WxDxH)	95 x 70 x 30 มิลลิเมตร
น้ําหนัก	0.25 กิโลกรัม
กล่อง	กล่องอลูมิเนียม
ตัวเลือกการติดตั้ง	การติดตั้ง DIN-Rail
การอนุมัติตามกฎหมาย
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011 ประเภท A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (กระจาย)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
