รายละเอียดสินค้า:
การชำระเงิน:
|
| อินเตอร์เฟสไฟเบอร์: | Simplex LC | ความยาวคลื่น: | 1310นาโนเมตร/1550นาโนเมตร |
|---|---|---|---|
| ประเภทข้อมูล: | Tally & Reverse Rs485 | ปลอก: | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง: | เครื่องทํางาน | น้ําหนัก: | 75G (TX) 75G (RX) 450G (แพ็คเกจ) |
ภาพรวม

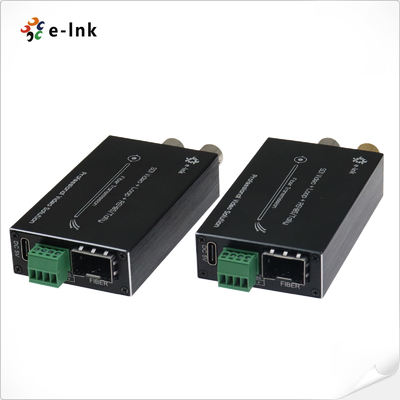

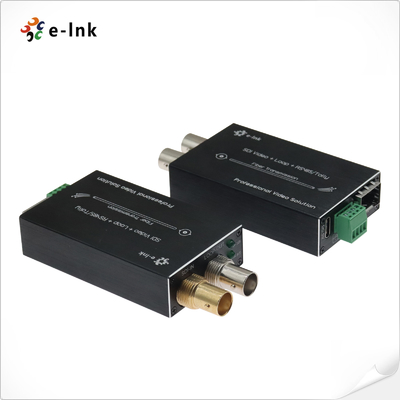

LNK-M3G-1V Series เป็นเครื่องแปลงไฟเบอร์ออปติก 3G/HD-SDI ที่คอมพัคต์และมีประสิทธิภาพสูง
สําหรับโปรแกรมการออกอากาศและการถ่ายทอดวีดีโอมืออาชีพ
- 1 ช่องวีดีโอ 3G / HD-SDI (พร้อมเสียงที่ฝัง)
- สัญญาณการนับ (สําหรับการควบคุมกล้องและอินเตอร์คอม)
- ข้อมูล RS485 กลับ (สําหรับการสื่อสารสองทิศทาง)
สัญญาณทั้งหมดถูกส่งผ่านสายไฟเบอร์ออปติกเดียว เพื่อให้แน่ใจว่า
การส่งสัญญาณไร้การขัดขวาง การออกวงจร 3G / HD-SDI ท้องถิ่นทําให้การติดตามในเวลาจริงสําหรับระบบ
การตรวจสอบ
ชุด E-link 3G/HD-SDI Video over Fiber Converters ประกอบด้วยตัวส่งและตัวรับหนึ่งตัว
รองรับการใช้งานของระบบการ์ตูนแบบ 3G/HD-SDI
เหมาะสําหรับการผลิตสด, การออกอากาศ, และระบบ AV, เครื่องแปลงนี้ให้บริการที่น่าเชื่อถือและประหยัด
การแก้ไขสําหรับวิดีโอที่มีคุณภาพสูงผ่านไฟเบอร์
ลักษณะ
อัตโนมัติรีคล็อค 270Mbit/s - 1.48Gbit/s - 3Gbit/s
การแลกเปลี่ยนแบบร้อนและปั๊กร้อน
แต่ละช่องรวม 8 ช่องเสียงที่ฝัง
การแสดงสถานะ LED เพื่อติดตามสภาพการทํางาน
ระดับอุตสาหกรรม ระยะอุณหภูมิที่กว้างมาก (-20°C ~ + 70°C) ปรับตัวได้กับสภาพแวดล้อมที่หลากหลาย

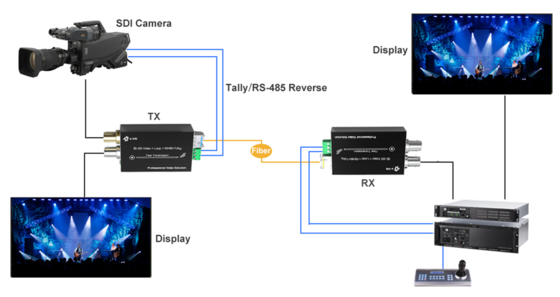

การใช้งาน
อัตราการแสดงผลทางเทคนิค
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | ซิมเพล็กซ์ LC |
| ระยะทางส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| การสนับสนุนรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p5994 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) | |
| SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) | |
| ข้อมูล | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | Tally & Reverse RS485 |
| การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 57600bps สําหรับ RS485 |
| BER | <10 ราคา9 |
| เครื่องไฟฟ้า | |
| เครื่องปรับพลังงาน | DC 5V |
| การบริโภคพลังงาน | < 5W |
| ตัวชี้วัด LED | |
| SDI | วิดีโอ SDI |
| P/T | พลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) |
ขนาดความกว้าง 73 x 44 x 17 mm (TX) ขนาดความกว้าง: 185 x 132 x 100 มิลลิเมตร (บรรจุ) |
| น้ําหนัก |
75g (TX) 75g (RX) 450 กรัม (บรรจุ) |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-M3G-1V-MM | เครื่องแปลงไฟเบอร์แบบ 3G-SDI แบบเล็ก พร้อม Tally & Reverse RS485 และลุปเอาท์, MMF, LC Fiber Connector 500 เมตร รวมทั้งเครื่องส่งและเครื่องรับ ใช้เป็นคู่ |
| LNK-M3G-1V-20 | เครื่องแปลงไฟเบอร์ 3G-SDI แบบเล็ก พร้อม Tally & Reverse RS485 และลุปออก, SMF, LC Fiber Connector 20KM รวมทั้งตัวส่งและตัวรับ |
| LNK-M3G-1V-40 | เครื่องแปลงไฟเบอร์ 3G-SDI แบบเล็ก พร้อม Tally & Reverse RS485 และลุปออก, SMF, LC Fiber Connector 40KM รวมทั้งตัวส่งและตัวรับ |

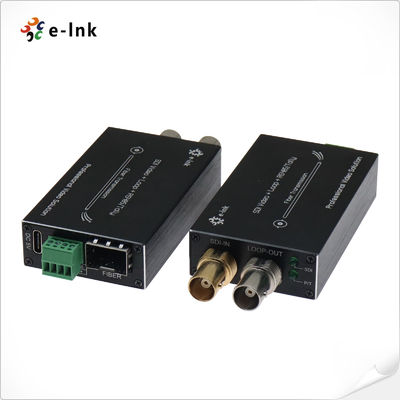

อินเตอร์เฟซ&LED
