รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | SDI เป็นตัวแปลงไฟเบอร์ออปติก | อะแดปเตอร์ไฟฟ้า: | ไฟฟ้ากระแสสลับ 110~220V |
|---|---|---|---|
| การบริโภคพลังงาน: | <15W | ขนาด: | 483 x 270 x 45 มม. (19 นิ้ว 1U) |
| ความยาวคลื่น: | 1310นาโนเมตร/1550นาโนเมตร | อุณหภูมิการทํางาน: | -20℃～+70℃ |

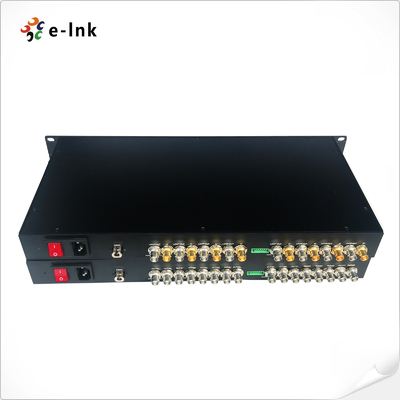

1U Rack-Mountable 8-Channel SD/HD/3G-SDI ผ่าน Single Fiber CWDM เครื่องขยายที่ไม่อัด
ภาพรวม
LNK-SDI-8V Series เป็นระบบส่งไฟเบอร์ออปติก SD/HD/3G-SDI 8 ช่องที่มีประสิทธิภาพสูง
สามารถส่งวีดีโอที่มีคุณภาพการออกอากาศและเสียงระดับซีดีผ่านสายไฟเบอร์เดียว
หน่วยรวมตัวส่งและตัวรับ รองรับสัญญาณ 1080P 3G-SDI ด้วยผลิตวงจรท้องถิ่น
สําหรับการติดตามในเวลาจริง
ลักษณะสําคัญประกอบด้วย
- การส่งวีดีโอ SD/HD/3G-SDI 8 ช่อง
- การสื่อสารข้อมูล RS-485 แบบกลับ 1 ช่อง
- โซลูชั่นเส้นใยเดียวเพื่อการเชื่อมต่อสายไฟฟ้าที่มีประสิทธิภาพ
- วิดีโอคุณภาพสูง (สูงสุด 3G-SDI) และเสียงระดับ CD
เหมาะสําหรับการถ่ายทอดสด การผลิตสด และระบบ AVมืออาชีพ เครื่องแปลงนี้
การส่งสัญญาณระยะไกล ด้วยความช้าอย่างน้อย
ลักษณะ
✓ การรีคล็อคอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
ความสามารถในการส่งระยะยาวอย่างน้อย 10 กิโลเมตร (6.2 ไมล์)
✅ ระยะความยืดหยุ่น super optic และไม่ต้องปรับก่อนการใช้
✓ ตัวแสดงสถานะ LED ในเวลาจริงเพื่อแก้ปัญหาและติดตาม
✓ รองรับระบบกล้อง 3G-SDI และ รองรับโปรโตคอลข้อมูล RS-485
ระดับอุตสาหกรรม ระยะอุณหภูมิที่กว้างขวางมาก สามารถปรับปรุงกับสภาพแวดล้อมต่างๆได้

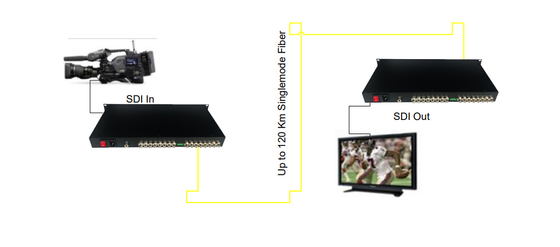

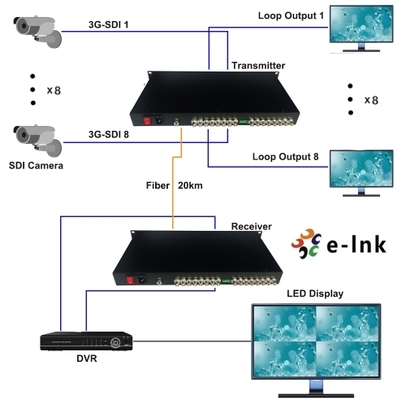

การใช้งาน
อัตราการแสดงผลทางเทคนิค
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | ซิมเพล็กซ์ LC |
| ระยะทางส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| การสนับสนุนรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p5994 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) | |
| SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) | |
| ข้อมูล | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | รีเวอร์ RS485 |
| การสนับสนุนความถี่/อัตรา | สูงสุด 57600bps สําหรับ RS485 |
| BER | <10 ราคา9 |
| เครื่องไฟฟ้า | |
| เครื่องปรับพลังงาน | AC 110 ~ 220V |
| การบริโภคพลังงาน | < 15W |
| ตัวชี้วัด LED | |
| SDI A/B/C/D/E/F/G/H | วิดีโอ SDI |
| PWR | พลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 19 นิ้ว 1U (483 x 220 x 44.45 มม) |
| น้ําหนัก | 7 กิโลกรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ราคมอนท์ |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video with Loop-out, 20km, SM, LC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video with Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video with Loop-out + 1-Ch Forward Audio, 20km, SM, LC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video with Loop-out, 20km, SM, LC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video with Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video with Loop-out + 1-Ch Forward Audio, 20km, SM, LC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
