รายละเอียดสินค้า:
การชำระเงิน:
|
คีย์เวิร์ด: | ตัวรับส่งสัญญาณแสงเชิงพาณิชย์ SFP | อัตราข้อมูล: | อีเธอร์เน็ต 400GB |
---|---|---|---|
ตัวเชื่อมต่อ: | ขั้วต่อ MPO12 | ระยะการส่ง: | 2km |
ความยาวคลื่น: | 1310nm | อุณหภูมิในการทำงาน: | 0 °C ~ 70 °C |
แสงสูง: | ตัวเชื่อมต่อ MPO12 ตัวรับส่งสัญญาณ 400G DR4,ตัวรับส่งสัญญาณไฟเบอร์ออปติก 400G DR4,โมดูลตัวรับส่งสัญญาณ QSFP 2KM |

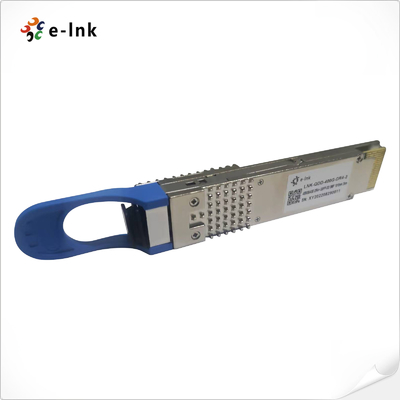

โมดูลไฟเบอร์ออปติก 400GBASE-DR4 QSFP-DD 1310nm 2KM ตัวรับส่งสัญญาณ MPO12 Connector
เครื่องรับส่งสัญญาณ QSFP 400G ข้อดี
► สอดคล้องกับมาตรฐาน IEEE802.3bs:
- อินเตอร์เฟสไฟฟ้า 400GAUI-8
► สอดคล้องกับมาตรฐาน IEEE 802.3cu:
- อินเทอร์เฟซออปติคัล 4x 100GBASE-FR1
► สอดคล้องกับ QSFP-DD MSA HW Rev 5.1
- ตัวเรือนแบบที่ 2 พร้อมขั้วต่อ MPO-12
► สอดคล้องกับ QSFP-DD CMIS Rev 4.0
ข้อมูลจำเพาะของออปติคัลทรานสมิตเตอร์
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
แม็กซ์ |
หน่วย |
หมายเหตุ |
ความยาวคลื่น |
λค |
1304.5 |
1311 |
1317.5 |
นาโนเมตร |
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
SMSR |
30 |
- |
- |
เดซิเบล |
|
กำลังยิงเฉลี่ย แต่ละเลน |
AOPหลี่ |
-3.1 |
- |
4 |
dBm |
1 |
แอมพลิจูดการปรับแสงภายนอก (OMAด้านนอก) แต่ละเลน |
ตู่OMA |
- |
- |
4.2 |
dBm |
|
Outer Optical Modulation Amplitude (OMAouter) แต่ละเลน: สำหรับ1.4≤TDECQ≤3.4dB |
ตู่OMA |
-0.1 –1.5 + TDECQ |
- |
- |
dBm |
|
ตัวส่งสัญญาณและ Dispersion Eye Closure สำหรับ PAM4 (TDECQ) แต่ละเลน |
TDECQ |
- |
- |
3.4 |
เดซิเบล |
|
ตัวปิดตาส่งสัญญาณสำหรับ PAM4(TECQ) |
TECQ |
- |
- |
3.4 |
เดซิเบล |
|
|TDECQ - TECQ | |
- |
- |
- |
2.5 |
เดซิเบล |
|
โอเวอร์/อันเดอร์ชูต |
- |
- |
- |
22 |
% |
|
การเดินสายไฟของเครื่องส่งสัญญาณ |
- |
- |
- |
2 |
dBm |
|
กำลังเปิดตัวเฉลี่ยของ OFF Transmitter แต่ละเลน |
ตู่ปิด |
- |
- |
-15 |
dBm |
|
อัตราการสูญพันธุ์แต่ละเลน |
เอ่อ |
3.5 |
- |
- |
เดซิเบล |
|
ริน17.1OMA |
ริน |
- |
- |
-136 |
เดซิเบล/เฮิรตซ์ |
|
ความทนทานต่อการสูญเสียผลตอบแทนทางแสง |
ORL |
- |
- |
17.1 |
เดซิเบล |
|
การสะท้อนของเครื่องส่งสัญญาณ |
ตู่R |
- |
- |
-26 |
เดซิเบล |
|
เวลาเปลี่ยนถ่ายเครื่องส่ง |
Tt |
- |
- |
17 |
ปล |
ตัวรับออปติคอล ข้อมูลจำเพาะ
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
แม็กซ์ |
หน่วย |
หมายเหตุ |
ความยาวคลื่น |
λค |
1304.5 |
1311 |
1317.5 |
นาโนเมตร |
|
เกณฑ์ดาเมจแต่ละเลน |
AOPดี |
5 |
- |
- |
dBm |
|
กำลังรับเฉลี่ย แต่ละเลน |
AOPR |
-7.1 |
- |
4 |
dBm |
1 |
รับกำลัง (OMAด้านนอก) แต่ละเลน |
OMAR |
- |
- |
4.2 |
dBm |
|
ตัวรับสะท้อนแสง |
RR |
- |
- |
-26 |
เดซิเบล |
|
ความไวของตัวรับ (OMAด้านนอก) แต่ละเลน สำหรับ TECQ <1.4dB สำหรับ1.4≤TECQ≤3.4dB |
สOMA |
- |
|
-4.5 -5.9+TECQ |
dBm |
|
ความไวของตัวรับความเครียด (OMAด้านนอก) แต่ละเลน |
SRS |
- |
- |
-2.5 |
dBm |
2 |
เงื่อนไขของการทดสอบความไวของตัวรับความเครียด |
- |
- |
|
- |
|
|
การปิดตาแบบเครียดสำหรับ PAM4 (SECQ) |
- |
- |
3.4 |
- |
เดซิเบล |
คำจำกัดความของพิน
ข้อมูลการสั่งซื้อ
หมายเลขชิ้นส่วน |
แอปพลิเคชัน |
อัตราข้อมูล |
แหล่งเลเซอร์ |
ประเภทไฟเบอร์ |
LNK-QDD-400G-DR4-2 |
400GBASE-DR4+ |
อีเธอร์เน็ต 400GB |
EML |
ไฟเบอร์โหมดเดียว |
