รายละเอียดสินค้า:
การชำระเงิน:
|
คีย์เวิร์ด: | ขั้วต่อ LC ไฟเบอร์ออปติกโมดูลตัวรับส่งสัญญาณ SFP | แอปพลิเคชัน: | 100GBASE-LR1 |
---|---|---|---|
ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC | ความยาวคลื่น: | 1311nm |
ระยะการส่ง: | 10km | แรงดันไฟจ่าย: | เดี่ยว 3.3V |
เน้น: | โมดูลตัวรับส่งสัญญาณ 100G LR1 SFP,โมดูลตัวรับส่งสัญญาณ SFP 1310nm,ตัวรับส่งสัญญาณดูเพล็กซ์ LC 100g qsfp28 |

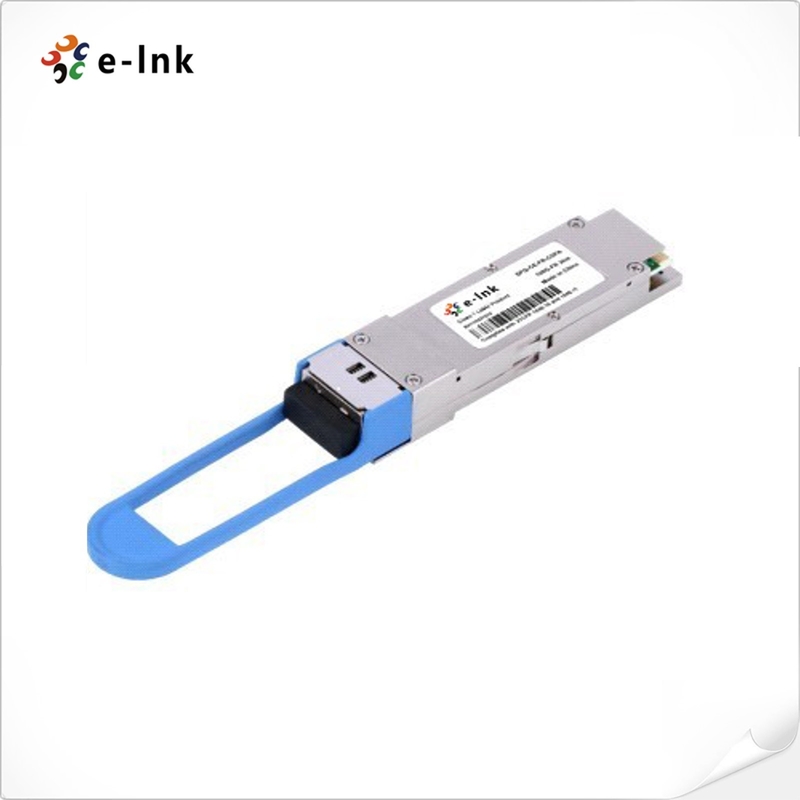

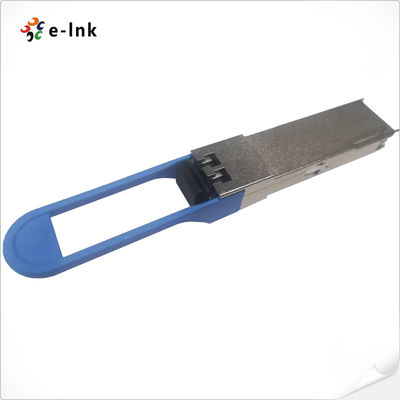

โมดูลไฟเบอร์ SFP 100GBASE-LR1 QSFP28 1310nm 10KM ตัวรับส่งสัญญาณ Duplex LC Connector
เครื่องรับส่งสัญญาณออปติก QSFP ข้อดี
► อินเทอร์เฟซไฟฟ้า I/O ความเร็วสูง (CAUI-4)
► รองรับไฟเบอร์โหมดเดี่ยว 10 กม.
► สอดคล้องกับมาตรฐาน QSFP28: SFF-8636 Rev 2.10a
► สอดคล้องกับ IEEE802.3cu D3.2 100GBASE- LR1
► อินเทอร์เฟซแบบอนุกรมสองสายพร้อมการตรวจสอบการวินิจฉัยแบบดิจิตอล
ข้อมูลจำเพาะของออปติคัลทรานสมิตเตอร์
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
แม็กซ์ |
หน่วย |
หมายเหตุ |
ความยาวคลื่น |
λC |
1304.5 |
1311 |
1317.5 |
นาโนเมตร |
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
SMSR |
30 |
- |
- |
เดซิเบล |
|
กำลังเปิดออปติคอลโดยเฉลี่ย |
POUT |
-1.9 |
- |
4.8 |
dBm |
1 |
กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF |
POUT_OFF |
- |
- |
-15 |
dBm |
|
อัตราการสูญพันธุ์ |
เอ่อ |
3.5 |
- |
- |
เดซิเบล |
|
แอมพลิจูดการปรับแสงภายนอก (OMAouter) |
OMAouter |
- |
- |
5 |
dBm |
|
แอมพลิจูดการปรับแสงภายนอก (OMAouter) สำหรับ TDECQ <1.4 dB สำหรับ 1.4 dB ≤TDECQ ≤3.4 dB |
OMAouter |
1.1 -0.3+ TDECQ |
- |
- |
dBm |
|
ตัวส่งและตัวปิดตากระจาย |
TDECQ |
- |
- |
3.4 |
เดซิเบล |
|
ตัวปิดตาส่งสัญญาณสำหรับ PAM4 (TECQ) |
TECQ |
- |
- |
3.4 |
เดซิเบล |
|
|TDECQ - TECQ | |
- |
- |
- |
2.5 |
เดซิเบล |
|
โอเวอร์/อันเดอร์ชูต |
- |
- |
- |
22 |
% |
|
การเดินสายไฟของเครื่องส่งสัญญาณ |
- |
- |
- |
2.8 |
dBm |
|
RIN15.6OMA |
ริน |
- |
- |
-136 |
เดซิเบล/เฮิรตซ์ |
|
ค่าเผื่อการสูญเสียผลตอบแทนทางแสง |
ORLT |
- |
- |
15.6 |
เดซิเบล |
|
เวลาเปลี่ยนตัวส่งสัญญาณ |
|
- |
- |
17 |
ปล |
|
การสะท้อนของเครื่องส่งสัญญาณ |
TR |
- |
- |
-26 |
เดซิเบล |
ข้อมูลจำเพาะของตัวรับออปติคัล
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
แม็กซ์ |
หน่วย |
หมายเหตุ |
ความยาวคลื่น |
λC |
1304.5 |
1311 |
1317.5 |
นาโนเมตร |
|
เกณฑ์ความเสียหาย |
|
5.8 |
- |
- |
dBm |
|
กำลังรับเฉลี่ย |
|
-8.2 |
- |
4.8 |
dBm |
1 |
รับพลังงาน (OMAouter) |
RP |
- |
- |
5 |
dBm |
|
ตัวรับสะท้อนแสง |
RR |
- |
- |
-26 |
เดซิเบล |
|
ความไวของตัวรับ (OMAouter) สำหรับ TECQ <1.4 dB สำหรับ 1.4 dB≤ TECQ ≤3.4 dB |
RS |
- |
- |
-6.1 -7.5+ TECQ |
dBm |
|
ความไวของตัวรับที่เครียด |
SRS |
- |
- |
-4.1 |
dBm |
2 |
เงื่อนไขการทดสอบความไวของตัวรับความเครียด: |
- |
- |
|
- |
|
|
การปิดตาแบบเครียดสำหรับ PAM4 (SECQ) |
SECQ |
- |
- |
3.4 |
เดซิเบล |
การวินิจฉัยทางดิจิตอล
พารามิเตอร์ |
แนว |
ความแม่นยำ |
หน่วย |
การสอบเทียบ |
อุณหภูมิ |
0 ถึง 70 |
±3 |
ºC |
ภายใน |
แรงดันไฟฟ้า |
0 ถึง VCC |
±3% |
วี |
ภายใน |
Tx อคติปัจจุบัน |
0 ถึง 100 |
±10% |
mA |
ภายใน |
Tx กำลังขับ |
-1.9 ถึง +4.8 |
±3 |
เดซิเบล |
ภายใน |
Rx รับพลังงาน |
-8.2 ถึง +4.8 |
±3 |
เดซิเบล |
ภายใน |
เค้าโครงแผ่นโมดูล QSFP28
ข้อมูลการสั่งซื้อ
ส่วนจำนวน |
แอปพลิเคชัน |
อัตราข้อมูล |
แหล่งเลเซอร์ |
ประเภทไฟเบอร์ |
LNK-QSFP28-LR1-10 |
100GBASE-LR1 |
100GE (53.125 GBd) |
1311nm EML |
SMF |
