รายละเอียดสินค้า:
การชำระเงิน:
|
| คีย์เวิร์ด: | โมดูลไฟเบอร์ออปติก SFP | อัตราข้อมูล: | อีเธอร์เน็ต 40Gbps |
|---|---|---|---|
| ตัวเชื่อมต่อ: | ขั้วต่อ LC แบบดูเพล็กซ์ | ความยาวคลื่น: | 1310nm |
| ระยะการส่ง: | 2km | การออกแบบ MUX DEMUX: | 4 เลน CWDM |
| เน้น: | Duplex LC 40G QSFP Transceiver,SMF 40G QSFP Transceiver,โมดูลไฟเบอร์ออปติก 2KM |
||

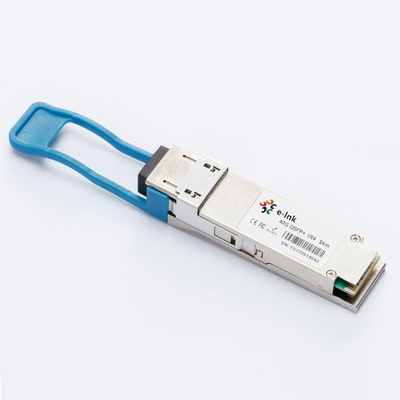

โมดูลไฟเบอร์ออปติก 40G QSFP Transceiver ตัวเชื่อมต่อ LC แบบดูเพล็กซ์โหมดเดียว 2KM
40G QSFP+ ตัวรับส่งสัญญาณ ข้อดี
► ช่องฟูลดูเพล็กซ์อิสระ 4 ช่อง
► อินพุต TX และเอาต์พุต RX CDR รีไทมส์
► I/O ไฟฟ้าที่เข้ากันได้กับ CML
► ขั้วต่อออปติคัล MTP/MPO
► ฟังก์ชันการวินิจฉัยแบบดิจิตอลในตัว
ลักษณะไฟฟ้า(TOP = 0 ถึง 70 °C, VCC= 313ถึง 347โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
พิมพ์ |
แม็กซ์ |
หน่วย |
บันทึก |
|
อัตราข้อมูลต่อช่อง |
|
- |
10.3125 |
11.2 |
Gbps |
|
|
การใช้พลังงาน |
|
- |
2.5 |
3.5 |
W |
|
|
อุปทานปัจจุบัน |
ไอซีซี |
|
0.75 |
1.0 |
อา |
|
|
ควบคุมแรงดันไฟฟ้า I/O-สูง |
VIH |
2.0 |
|
Vcc |
วี |
|
|
ควบคุมแรงดันไฟฟ้า I/O-ต่ำ |
VIL |
0 |
|
0.7 |
วี |
|
|
อินเตอร์ช่องสกิว |
TSK |
|
|
150 |
ปล |
|
|
RESETL Duration |
|
|
10 |
|
เรา |
|
|
RESETL ยกเลิกการยืนยันเวลา |
|
|
|
100 |
นางสาว |
|
|
เวลาเปิดเครื่อง |
|
|
|
100 |
นางสาว |
|
|
เครื่องส่ง |
||||||
|
ความคลาดเคลื่อนของแรงดันไฟขาออกที่สิ้นสุดเดียว |
|
0.3 |
|
4 |
วี |
1 |
|
โหมดทั่วไป ความคลาดเคลื่อนของแรงดันไฟฟ้า |
|
15 |
|
|
mV |
|
|
ส่งแรงดันแตกต่างของอินพุต |
VI |
150 |
|
1200 |
mV |
|
|
ส่งอินพุต Diff Impedance |
ZIN |
85 |
100 |
115 |
|
|
|
ข้อมูลขึ้นอยู่กับอินพุต Jitter |
DDJ |
|
0.3 |
|
UI |
|
|
ผู้รับ |
||||||
|
ความคลาดเคลื่อนของแรงดันไฟขาออกที่สิ้นสุดเดียว |
|
0.3 |
|
4 |
วี |
|
|
แรงดันไฟขาออก Rx |
โว |
370 |
600 |
950 |
mV |
|
|
Rx เอาต์พุตที่เพิ่มขึ้นและแรงดันตก |
Tr/Tf |
|
|
35 |
ปล |
1 |
|
กระวนกระวายใจทั้งหมด |
TJ |
|
0.3 |
|
UI |
|
ภาพรวม
ความยาวคลื่นกลางของช่อง CWDM ทั้ง 4 ช่องคือ 1271, 1291, 1311 และ 1331nm ในฐานะสมาชิกของตารางความยาวคลื่น CWDM ที่กำหนดไว้ใน ITU-T G694.2ประกอบด้วยขั้วต่อ LC แบบดูเพล็กซ์สำหรับอินเทอร์เฟซแบบออปติคัล และขั้วต่อ 38 พินสำหรับอินเทอร์เฟซทางไฟฟ้าเพื่อลดการกระจายแสงในระบบระยะไกล ต้องใช้ไฟเบอร์โหมดเดียว (SMF) ในโมดูลนี้
ดิเอกอินเทอร์เฟซการตรวจสอบ nostic
ฟังก์ชันการตรวจสอบการวินิจฉัยแบบดิจิตอลมีอยู่ใน QSFP+ LR4 ทั้งหมดอินเทอร์เฟซแบบอนุกรม 2 สายช่วยให้ผู้ใช้ติดต่อกับโมดูลได้โครงสร้างของหน่วยความจำแสดงเป็นกระแสพื้นที่หน่วยความจำถูกจัดเรียงเป็นหน้าเดียวที่ต่ำกว่า พื้นที่ที่อยู่ 128 ไบต์ และหน้าพื้นที่ที่อยู่ด้านบนหลายหน้าโครงสร้างนี้อนุญาตให้เข้าถึงที่อยู่ในหน้าด้านล่างได้ทันเวลา เช่น Interrupt Flags and Monitorsรายการเวลาวิกฤติที่ใช้เวลาน้อยกว่า เช่น ข้อมูลรหัสซีเรียลและการตั้งค่าเกณฑ์ มีให้ใช้งานในฟังก์ชันเลือกหน้าที่อยู่อินเทอร์เฟซที่ใช้คือ A0xh และส่วนใหญ่จะใช้สำหรับข้อมูลที่สำคัญเกี่ยวกับเวลา เช่น การจัดการขัดจังหวะ เพื่อเปิดใช้งานการอ่านครั้งเดียวสำหรับข้อมูลทั้งหมดที่เกี่ยวข้องกับสถานการณ์การขัดจังหวะหลังจากการขัดจังหวะ IntL ได้รับการยืนยันแล้ว โฮสต์สามารถอ่านฟิลด์แฟล็กเพื่อกำหนดช่องสัญญาณที่ได้รับผลกระทบและประเภทของแฟล็ก
ไดอะแกรมบล็อกตัวรับส่งสัญญาณ
การกำหนดพิน
ข้อมูลการสั่งซื้อ
|
ส่วนจำนวน |
คำอธิบาย |
|
LNK-QSFP-IR4 |
40G QSFP+ 1310nm 2KM IR4 LC |
