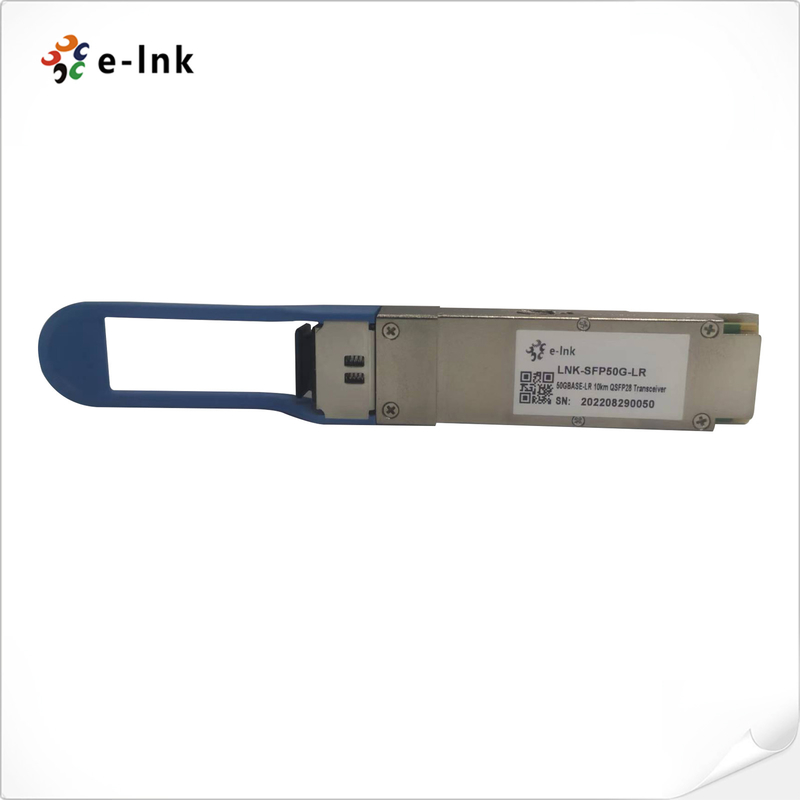

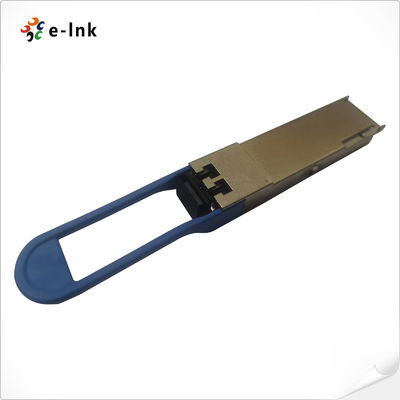

โมดูลไฟเบอร์ออปติก 50G LR QSFP28 ตัวรับส่งสัญญาณ 10KM ตัวเชื่อมต่อ LC ดูเพล็กซ์SMF

พารามิเตอร์

เครื่องหมาย

นาที.

ทั่วไป

แม็กซ์

หน่วย

หมายเหตุ

ความยาวคลื่น

λ

1304.5

1311

1317.5

นาโนเมตร

อัตราส่วนการปราบปรามโหมดด้านข้าง

SMSR

30

เดซิเบล

กำลังเปิดตัวเฉลี่ย

พี_ออก

-4.5

-

4.2

dBm

กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF

พี_{OUT_OFF}

-

-

-30

dBm

แอมพลิจูดการปรับแสงภายนอก (OMAouter)

พี_OUTL

-1.5

-

4

dBm

อัตราการสูญพันธุ์

เอ่อ

3.5

-

-

เดซิเบล

เปิดตัวพลังงานใน OMAouter ลบ TDECQ

OMA-TDECQ

-2.9

-

-

dBm

ตัวส่งสัญญาณและตัวปิดตาแบบกระจายสำหรับ PAM4 (TDECQ)

TDECQ

-

-

3.2

เดซิเบล

1

ความยาวคลื่นสเปกตรัม

λ_-20

-

-

1

นาโนเมตร

ค่าเผื่อการสูญเสียผลตอบแทนทางแสง

ORLT

-

-

15.6

เดซิเบล

ริน_15.6OMA

ริน

-

-

-132

เดซิเบล/เฮิรตซ์

การสะท้อนของเครื่องส่งสัญญาณ

-

-

-26

เดซิเบล

พารามิเตอร์

เครื่องหมาย

นาที.

ทั่วไป

แม็กซ์

หน่วย

หมายเหตุ

ความยาวคลื่น

λ

1304.5

1311

1317.5

นาโนเมตร

ความไวของตัวรับ (OMAouter)

สูงสุด (–8.4; SECQ – 9.8)

dBm

1

ความไวของตัวรับความเครียด (OMAouter)

-

-

-

-6.6

dBm

2

เงื่อนไขของการทดสอบความไวของตัวรับความเครียด:

การปิดตาแบบเครียดสำหรับ PAM4 (SECQ)

-

-

-

3.2

เดซิเบล

เกณฑ์ความเสียหาย

P_damage

5.2

-

-

dBm

กำลังรับเฉลี่ย

-

-10.8

-

4.2

dBm

รับพลังงาน (OMAouter)

OMA

-

-

4

dBm

ตัวรับสะท้อนแสง

RXR

-

-

-26

เดซิเบล

LOS ยืนยัน

โลซา

-30

dBm

LOS ยกเลิกการยืนยัน

LOSD

-11

dBm

LOS ฮิสเทรีซิส

LOSH

0.5

เดซิเบล
