รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อรายการ: | HD-SDI เป็น Fiber Converter | อะแดปเตอร์ไฟฟ้า: | DC 5V |
---|---|---|---|
มาตรฐานสัญญาณ: | SD-SDI, HD-SDI, 3G-SDI | มติ: | 10 บิต |
ระดับสัญญาณ: | <380mVp-p | ความต้านทาน: | 75Ω |
ตัวเชื่อมต่อ: | SMB | ความยาวคลื่นมาตรฐาน SM: | 1310 นาโนเมตร, 1550 นาโนเมตร |
ขนาด (LxWxH): | 68 x 21 x 20 มม | น้ำหนัก: | 100g / คู่ |
เน้น: | 10 Bit Optical Micro Extender,SD-SDI Optical Micro Extender,SMB Connector SDI Optic Converter |
ภาพรวม

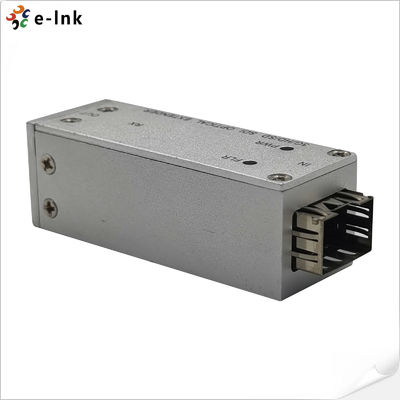

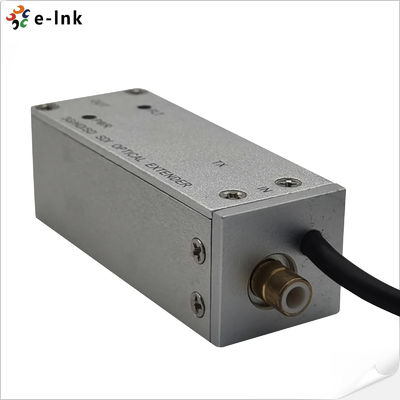

LNK-M3G-SMB1V-20 ซีรี่ส์ 3G-SDI/HD-SDI/SD-SDI micro extender ระบบส่งสัญญาณใยแก้วนำแสงที่ส่งสัญญาณวิดีโอดิจิตอลความละเอียดสูง 3G-SDI, HD-SDI, SD-SDI หรือสตรีม DVB-ASI หนึ่งรายการผ่าน โหมดเดียวหรือมัลติไฟเบอร์ที่รองรับมาตรฐาน SMPTE424N, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)ด้วยเทคโนโลยีการส่งสัญญาณใยแก้วนำแสงดิจิทัลขั้นสูง ไม่จำเป็นต้องทำการปรับเปลี่ยนใดๆ ตั้งค่าได้ง่ายและใช้งานง่ายซีรีย์ SDI micro extender ใช้แหล่งจ่ายไฟ 5V ที่มีการใช้พลังงานต่ำ
คุณสมบัติ
ดัชนีทางเทคนิค
อินพุต SDI | |
มาตรฐานวิดีโอ | SMPTE424N, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
มาตรฐานสัญญาณ | SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
ความละเอียด | 10 บิต |
ระดับสัญญาณ | <380mVp-p |
อิมพีแดนซ์ | 75Ω |
ตัวเชื่อมต่อ | SMB |
เอาต์พุต SDI | |
ระดับสัญญาณ | 800mVp-p±10% |
เวลาขึ้น/ลง | <0.8ns |
HD-SDI กระวนกระวายใจ | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
SDI Jitter | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
อิมพีแดนซ์ | 75Ω |
ตัวเชื่อมต่อ | SMB |
อินเทอร์เฟซออปติคัล | |
SFP | Simplex LC, 3,125Gbps.≤120km ระยะการส่ง |
ความยาวคลื่น SM มาตรฐาน | 1310nm, 1550nm |
ความยาวคลื่น CWDM | 1270 ~ 1610nm, ตาราง 20nm ตาม ITU-T |
ช่วงอุณหภูมิ | 0~70˚C |
ไฟฟ้า | |
พลัง | 5VDC, 1A |
การบริโภค | <5W |

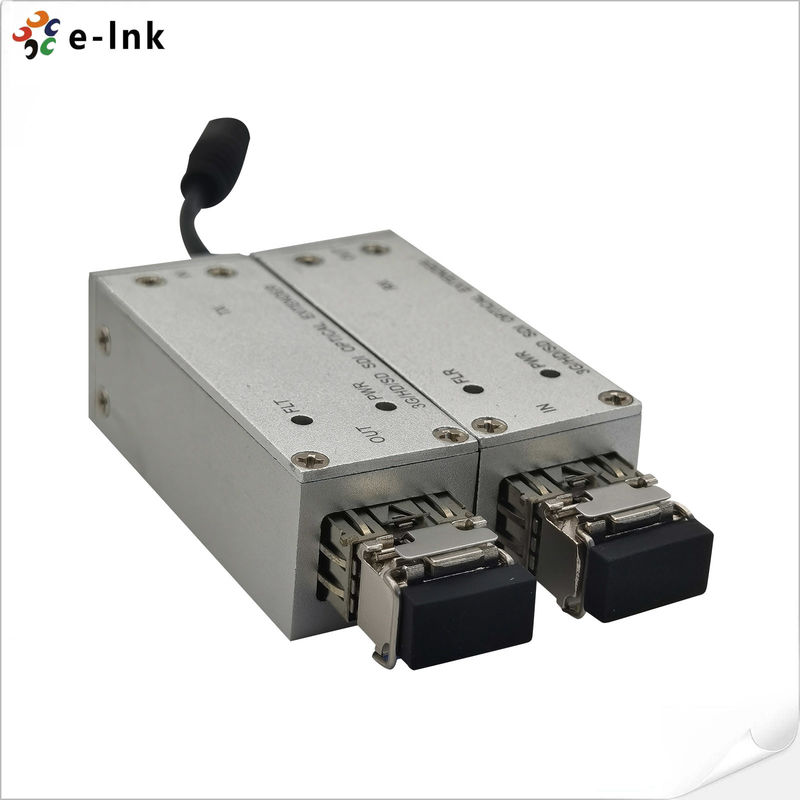

ตัวบ่งชี้ที่นำ | |
FLT | สถานะการเชื่อมต่อไฟเบอร์ (ตัวส่งสัญญาณ) |
FLR | สถานะไฟเบอร์ลิงค์ (ตัวรับ) |
PWR | สถานะพลังงาน |
เครื่องกล | |

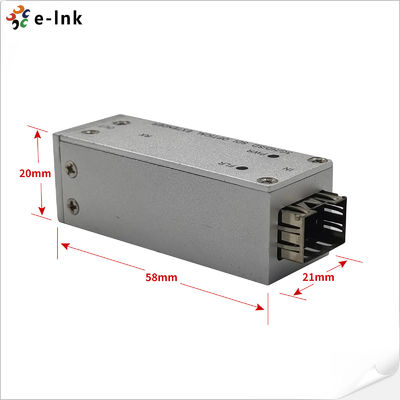

ขนาด (LxWxH) | 68 x 21 x 20 มม. |
น้ำหนัก | 100g/คู่ |
ปลอก | เคสอลูมิเนียม |
ตัวเลือกการติดตั้ง | เดสก์ทอป |
สิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -20℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -40℃~+80℃ |
ความชื้นในการทำงาน | 0~95% |
MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
สิ่งของ | คำอธิบาย | |
LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, โหมดเดี่ยว, 20KM รวมตัวส่งและตัวรับ ใช้โดยคู่ |

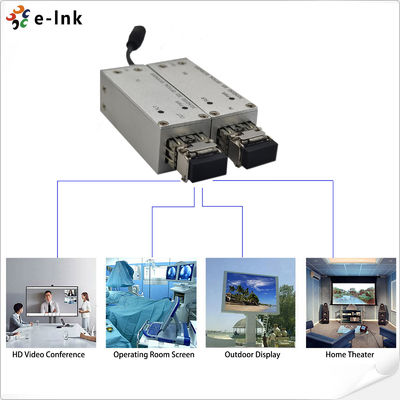

ใบสมัคร
