850nm VCSEL มัลติ SFP ตัวรับส่งสัญญาณไฟเบอร์ 40GB / S 150m MTP / MPO ตัวเชื่อมต่อ

40Gb / s 150m QSFP + ตัวรับส่งสัญญาณ

เสียบได้ง่าย, ตัวเชื่อมต่อ MTP / MPO, 850nm, VCSEL, มัลติ

คุณสมบัติ

• 4 ฟูลดูเพล็กซ์ที่เป็นอิสระ
• มากถึง 11.2Gbps ต่อแบนด์วิดท์ช่องสัญญาณ
• แบนด์วิดธ์รวมของ> 40Gbps
• ขั้วต่อออปติคัล MTP / MPO
• เข้ากันได้กับ QSFP MSA

• ความสามารถในการวินิจฉัยแบบดิจิตอล
• ความสามารถในการส่งมากกว่า 100m บน OM3 MMF (มัลติมัลติไฟเบอร์) และ 150m บน OM4 MMF
• I / O ไฟฟ้าที่เข้ากันได้กับ CML
• การใช้งานแหล่งจ่ายไฟ Single + 3.3V
• การป้อนข้อมูลย้อนกลับของ TX และ RX เอาต์พุต CDR
• ฟังก์ชั่นการวินิจฉัยแบบดิจิตอลในตัว
• ช่วงอุณหภูมิ 0 ° C ถึง 70 ° C
• ส่วนที่เป็นไปตามข้อกำหนด RoHS

การประยุกต์ใช้งาน

• ตู้แร็คถึงแร็ค
• ศูนย์ข้อมูล
• เครือข่ายเมโทร
• สวิตช์และเราเตอร์
• Infiniband 4x SDR, DDR, QDR

ลักษณะ

LNK-QSFP-SR4 เป็นโมดูลแสงแบบขนานขนาดเล็ก 40Gbps แบบ Quad-factor แบบเสียบได้ (QSFP) ที่ให้ความหนาแน่นของพอร์ตที่เพิ่มขึ้นและการประหยัดต้นทุนโดยรวมของระบบ

โมดูลออพติคอลฟูลดูเพล็กซ์ QSFP เสนอช่องรับส่งสัญญาณอิสระ 4 ช่องแต่ละช่องสามารถดำเนินการ 10Gbps สำหรับแบนด์วิดท์รวม 40Gbps 100 เมตรบน OM3 Multimode Fiber (MMF) และ 150m บน OM4 MMF

สายแพของไฟเบอร์ออปติกที่มีตัวเชื่อมต่อ MPO / MTP ที่ปลายแต่ละด้านเสียบเข้ากับเต้ารับโมดูล QSFP

การวางแนวของสายริบบิ้นคือ "กุญแจ" และหมุดนำจะปรากฏอยู่ในช่องรับของโมดูลเพื่อให้แน่ใจว่ามีการจัดตำแหน่งที่เหมาะสม

The cable usually has no twist (key up to key up) to ensure proper channel to channel alignment. สายเคเบิลมักจะไม่มีการบิด (คีย์ขึ้นเพื่อคีย์ขึ้น) เพื่อให้แน่ใจว่ามีการจัดตำแหน่งช่องสัญญาณที่เหมาะสม Electrical connection is achieved though a z-pluggable 38-pin IPASS® connector. การเชื่อมต่อไฟฟ้าทำได้โดยใช้ขั้วต่อ 38-pin IPASS® z ที่เสียบได้

โมดูลทำงานจากแหล่งจ่ายไฟเดี่ยว + 3.3V และสัญญาณควบคุมส่วนกลาง LVCMOS / LVTTL เช่นโมดูลปัจจุบัน, รีเซ็ต, อินเตอร์รัปต์และโหมดพลังงานต่ำมีให้กับโมดูล

A 2-wire serial interface is available to send and receive more complex control signals and to obtain digital diagnostic information. อินเทอร์เฟซอนุกรม 2 สายมีให้สำหรับการส่งและรับสัญญาณควบคุมที่ซับซ้อนมากขึ้นและรับข้อมูลการวินิจฉัยแบบดิจิตอล Individual channels can be addressed and unused channels can be shut down for maximum design flexibility. สามารถระบุแต่ละช่องได้และสามารถปิดช่องที่ไม่ได้ใช้เพื่อความยืดหยุ่นในการออกแบบสูงสุด

LNK-QSFP-SR4 ได้รับการออกแบบด้วยฟอร์มแฟคเตอร์, การเชื่อมต่อทางแสง / ไฟฟ้าและอินเตอร์เฟสการวินิจฉัยแบบดิจิตอลตามข้อตกลง QSFP Multi-Source (MSA)

It has been designed to meet the harshest external operating conditions including temperature, humidity and EMI interference. มันถูกออกแบบมาเพื่อตอบสนองสภาพการทำงานภายนอกที่รุนแรงที่สุดรวมถึงอุณหภูมิความชื้นและการรบกวนของ EMI The module offers very high functionality and feature integration, accessible via a two-wire serial interface. โมดูลนี้มีฟังก์ชั่นการทำงานสูงมากและการรวมคุณสมบัติสามารถเข้าถึงได้ผ่านอินเตอร์เฟสแบบอนุกรมสองสาย

• คะแนนสูงสุดแน่นอน

• แนะนำ สภาพแวดล้อมการทำงาน:

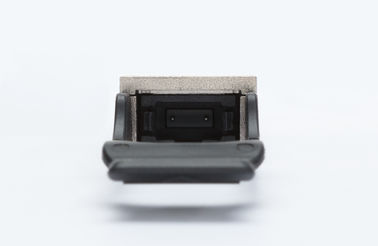

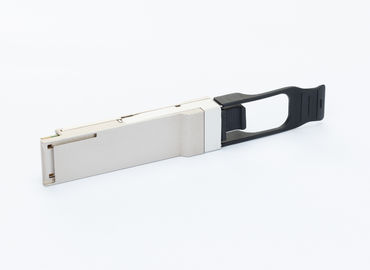

รูปภาพผลิตภัณฑ์
