40Gb / s 100m QSFP +, Bi-Di, Duplex LC

Pluggable ร้อน, 850/900nm, VCSEL, มัลติ

คุณสมบัติ

• เป็นไปตามข้อกำหนดทางไฟฟ้า 40GbE XLPPI ต่อ IEEE 802.3ba-2010
• สอดคล้องกับข้อกำหนดของ QSFP + SFF-8436
• แบนด์วิดธ์รวมของ> 40Gbps
• ทำงานที่ 10.3125 Gbps ต่อช่องสัญญาณไฟฟ้าที่มีข้อมูลที่เข้ารหัส 64b / 66b
• เข้ากันได้กับ QSFP MSA
• ความสามารถในการส่งมากกว่า 100m บน OM3 Multimode Fibre (MMF) และ 150m บน OM4 MMF
• การใช้งานแหล่งจ่ายไฟ Single + 3.3V
• ฟังก์ชั่นการวินิจฉัยแบบดิจิตอลในตัว
• ช่วงอุณหภูมิ 0 ° C ถึง 70 ° C
• ส่วนที่เป็นไปตามข้อกำหนด RoHS
• ใช้สายเคเบิลไฟเบอร์ดูเพล็กซ์ LC มาตรฐานเพื่อให้สามารถใช้โครงสร้างพื้นฐานของสายเคเบิลที่มีอยู่อีกครั้งได้

การประยุกต์ใช้งาน

• 40 Gigabit Ethernet เชื่อมต่อระหว่างกัน
• การเชื่อมต่อสวิตช์และเราเตอร์ Datacom / เทเลคอม
• การรวบรวมข้อมูลและแอพพลิเคชั่นแบ็คเพลน
• โปรโตคอลที่เป็นกรรมสิทธิ์และการประยุกต์ใช้ความหนาแน่น

ลักษณะ

It is a Four-Channel,Pluggable, LC Duplex, Fiber-Optic QSFP+ Transceiver for 40 Gigabit Ethernet Applications. มันเป็นสี่ช่องทาง, เสียบได้, LC ดูเพล็กซ์, ไฟเบอร์ออฟติคัล QSFP + ตัวรับส่งสัญญาณสำหรับการใช้งาน 40 Gigabit Ethernet This transceiver is a high performance module for short-range duplex data communication and interconnect applications. ตัวรับส่งสัญญาณนี้เป็นโมดูลประสิทธิภาพสูงสำหรับการสื่อสารข้อมูลดูเพล็กซ์ระยะสั้นและแอปพลิเคชันเชื่อมต่อระหว่างกัน It integrates four electrical data lanes in each direction into transmission over a single LC duplex fiber optic cable. มันรวมเลนข้อมูลไฟฟ้าสี่เลนในแต่ละทิศทางเข้ากับการส่งผ่านสายเคเบิลใยแก้วนำแสง LC LC เพล็กซ์เดียว Each electrical lane operates at 10.3125 Gbps and conforms to the 40GE XLPPI interface. เลนไฟฟ้าแต่ละเลนทำงานที่ 10.3125 Gbps และเป็นไปตามอินเตอร์เฟส 40GE XLPPI

The transceiver internally multiplexes an XLPPI 4x10G interface into two 20Gb/s electrical channels, transmitting and receiving each optically over one simplex LC fiber using bi-directional optics. ตัวรับส่งสัญญาณภายในทวีคูณอินเตอร์เฟส XLPPI 4x10G เป็นสองช่องสัญญาณไฟฟ้า 20Gb / s สองการส่งและรับแต่ละแสงผ่านเส้นใย LC simplex หนึ่งเดียวโดยใช้เลนส์สองทิศทาง This results in an aggregate bandwidth of 40Gbps into a duplex LC cable. ส่งผลให้แบนด์วิดท์รวม 40Gbps เป็นสายเคเบิลสองด้าน LC This allows reuse of the installed LC duplex cabling infrastructure for 40GbE application. สิ่งนี้ช่วยให้สามารถใช้โครงสร้างพื้นฐานสายเคเบิลดูเพล็กซ์ LC ที่ติดตั้งใหม่สำหรับแอปพลิเคชัน 40GbE Link distances up to 100 m using OM3 and 150m using OM4 optical fiber are supported. สนับสนุนระยะเชื่อมโยงสูงถึง 100 เมตรโดยใช้ OM3 และ 150m โดยใช้ไฟเบอร์ออฟติคัล OM4

These modules are designed to operate over multimode fiber systems using a nominal wavelength of 850nm on one end and 900nm on the other end. โมดูลเหล่านี้ได้รับการออกแบบให้ทำงานผ่านระบบมัลติไฟเบอร์โดยใช้ความยาวคลื่นเล็กน้อยที่ 850nm ที่ปลายด้านหนึ่งและ 900nm ที่ปลายอีกด้านหนึ่ง The electrical interface uses a 38 contact QSFP+ type edge connector. อินเทอร์เฟซไฟฟ้าใช้ขั้วต่อขอบชนิด QSFP + 38 หน้าสัมผัส The optical interface uses a conventional LC duplex connector. อินเทอร์เฟซแบบออปติคัลใช้ตัวเชื่อมต่อเพล็กซ์ LC แบบทั่วไป

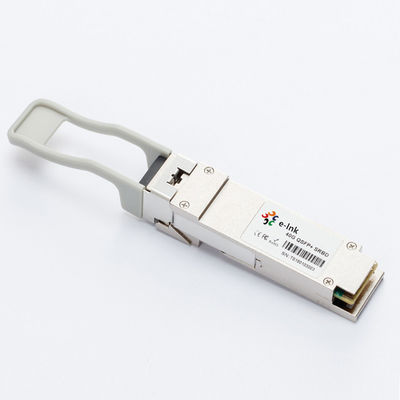

รูปภาพสินค้า
