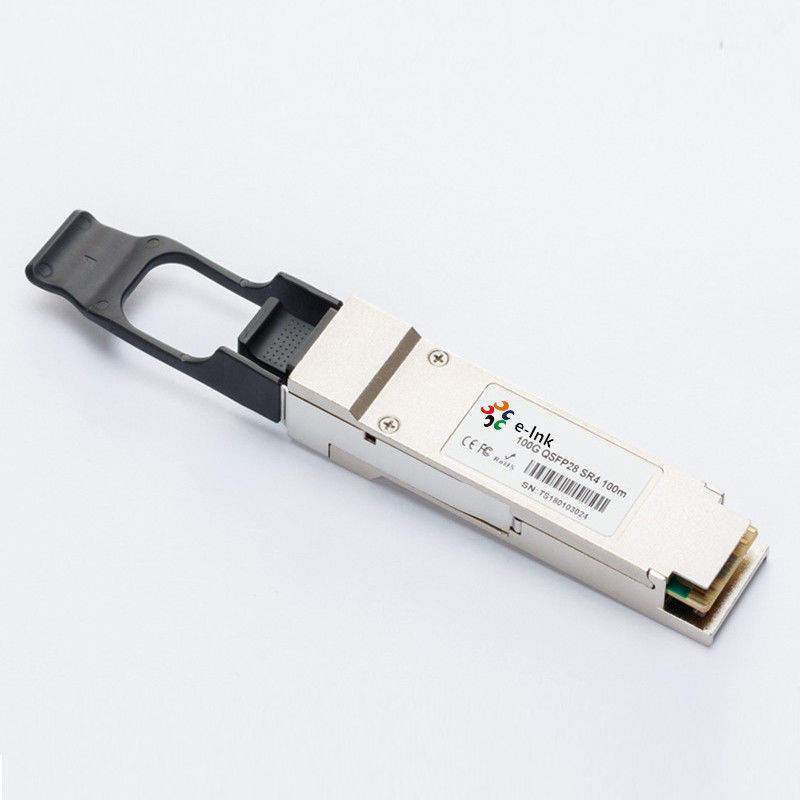

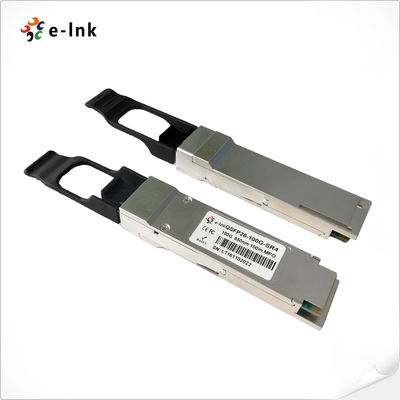

มัลติ SFP โมดูลรับส่งสัญญาณแสง 100 กรัม 100 เมตร QSFP28 MTP / MPO 850nm 3.3 โวลต์

100G 100m QSFP28 MTP / MPO 850nm มัลติส่งสัญญาณ

คุณสมบัติ:

• 4 ฟูลดูเพล็กซ์ที่เป็นอิสระ
• มากถึง 27.95Gbps ต่อแบนด์วิดท์ช่องสัญญาณ
• แบนด์วิดธ์รวมของ> 100Gbps
• ขั้วต่อออปติคัล MTP / MPO
• เข้ากันได้กับ QSFP28 MSA
• เป็นไปตามมาตรฐาน IEEE 802.3-2012 ข้อ 88 มาตรฐาน IEEE 802.3bm CAUI-4 ชิปไปยังโมดูลไฟฟ้ามาตรฐาน ITU-T G.959.1-2012-02 มาตรฐาน

• ความสามารถในการวินิจฉัยแบบดิจิตอล
• การใช้งานแหล่งจ่ายไฟ Single + 3.3V
• ช่วงอุณหภูมิ 0 ° C ถึง 70 ° C
• ส่วนที่เป็นไปตามข้อกำหนด RoHS

การใช้งาน:

• เครือข่ายท้องถิ่น (LAN)
• เครือข่ายบริเวณกว้าง (WAN)
• สวิตช์อีเธอร์เน็ตและแอปพลิเคชันเราเตอร์

รายละเอียด:

The LNK-QSFP28-SR4 is a transceiver module designed for 100m optical communication applications. LNK-QSFP28-SR4 เป็นโมดูลรับส่งสัญญาณที่ออกแบบมาสำหรับการใช้งานการสื่อสารด้วยแสง 100 ม. The design is compliant to 100GbASE-SR4 of the IEEE 802.3-2012 Clause 88 standard IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02 standard. การออกแบบเป็นไปตาม 100GbASE-SR4 ของ IEEE 802.3-2012 ข้อ 88 มาตรฐาน IEEE 802.3bm CAUI-4 ชิปไปยังโมดูลไฟฟ้ามาตรฐาน ITU-T G.959.1-2012-02 มาตรฐาน The module converts 4 inputs channels (ch) of 25.78Gbps to 27.95Gbps electrical data to 4 lanes optical signals, and multiplexes them into a single channel for 100Gb/s optical transmission. โมดูลแปลงช่องสัญญาณอินพุต 4 ช่อง (ch) ของ 25.78Gbps ถึง 27.95Gbps ข้อมูลไฟฟ้าเป็นสัญญาณแสง 4 เลนและมัลติเพล็กซ์ให้เป็นช่องทางเดียวสำหรับการส่งผ่านแสง 100Gb / s Reversely, on the receiver side, the module optically de-multiplexes a 100Gb/s input into 4 lanes signals, and converts them to 4 lanes output electrical data. ในทางกลับกันตัวรับสัญญาณโมดูลจะลดอินพุตมัลติเพล็กซ์แบบออปติกเป็น 100Gb / s เป็นสัญญาณ 4 เลนและแปลงให้เป็นข้อมูลทางไฟฟ้าเอาต์พุต 4 เลน

An optical fiber ribbon cable with an MPO/MTP connector at each end plugs into the QSFP28 module receptacle. สายแพริบบิ้นแบบใยแก้วนำแสงที่มีตัวเชื่อมต่อ MPO / MTP ที่ปลายแต่ละด้านเสียบเข้ากับเต้ารับโมดูล QSFP28 The orientation of the ribbon cable is “keyed” and guide pins are present inside the module's receptacle to ensure proper alignment. การวางแนวของสายริบบิ้นคือ "กุญแจ" และหมุดนำจะปรากฏอยู่ในช่องรับของโมดูลเพื่อให้แน่ใจว่ามีการจัดตำแหน่งที่เหมาะสม The cable usually has no twist (key up to key up) to ensure proper channel to channel alignment. สายเคเบิลมักจะไม่มีการบิด (คีย์ขึ้นเพื่อคีย์ขึ้น) เพื่อให้แน่ใจว่ามีการจัดตำแหน่งช่องสัญญาณที่เหมาะสม Electrical connection is achieved through a z-pluggable 38-pin IPASS® connector. การเชื่อมต่อไฟฟ้าทำได้โดยใช้ตัวเชื่อมต่อ 38-pin IPASS® z แบบเสียบได้

The module operates from a single +3.3V power supply and LVCMOS/LVTTL global control signals such as Module Present, Reset, Interrupt and Low Power Mode are available with the modules. โมดูลทำงานจากแหล่งจ่ายไฟเดี่ยว + 3.3V และสัญญาณควบคุมส่วนกลาง LVCMOS / LVTTL เช่นโมดูลปัจจุบัน, รีเซ็ต, อินเตอร์รัปต์และโหมดพลังงานต่ำมีให้กับโมดูล A 2-wire serial interface is available to send and receive more complex control signals and to obtain digital diagnostic information. อินเทอร์เฟซอนุกรม 2 สายมีให้สำหรับการส่งและรับสัญญาณควบคุมที่ซับซ้อนมากขึ้นและรับข้อมูลการวินิจฉัยแบบดิจิตอล Individual channels can be addressed and unused channels can be shut down for maximum design flexibility. สามารถระบุแต่ละช่องได้และสามารถปิดช่องที่ไม่ได้ใช้เพื่อความยืดหยุ่นในการออกแบบสูงสุด

The LNK-QSFP28-SR4 is designed with form factor, optical/electrical connection and digital diagnostic interface according to the QSFP28 Multi-Source Agreement (MSA). LNK-QSFP28-SR4 ออกแบบด้วยฟอร์มแฟคเตอร์, การเชื่อมต่อออปติคัล / ไฟฟ้าและอินเตอร์เฟสการวินิจฉัยแบบดิจิตอลตามข้อตกลง Multi-Source Agreement (MSA) ของ QSFP28 It has been designed to meet the harshest external operating conditions including temperature, humidity and EMI interference. มันถูกออกแบบมาเพื่อตอบสนองสภาพการทำงานภายนอกที่รุนแรงที่สุดรวมถึงอุณหภูมิความชื้นและการรบกวนของ EMI The module offers very high functionality and feature integration, accessible via a two-wire serial interface. โมดูลนี้มีฟังก์ชั่นการทำงานสูงมากและการรวมคุณสมบัติสามารถเข้าถึงได้ผ่านอินเตอร์เฟสแบบอนุกรมสองสาย
